Проектируемое (одноэтажное) здание КПП не жилого назначения . Здание имеет прямоугольную форму в плане
с разрезами в осях 3,6 м х 2,6 м , площадью 7 м2.
Каркас из ракушеблока.
Фундаменты под стены - ленточные монолитные железобетонные.
Стены - из ракушеблока.
Покрытия - деревянная ферма, металло-черепица.
Кровля - четырехскатная.
Полы - бетонные.
Перегородки - нет .
Дверь - ГОСТ 2 ч-693-31
Окна - ГОСТ 112 ч-36 индивидуальные металлопластиковые.
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Здания социально-бытового назначения -
- Контрольно-пропускной пункт площадью 7 м2.
Контрольно-пропускной пункт площадью 7 м2.
0
16
1108
1
0
100
Сообщить о проблеме
Автор
Kng
Kng
Дата
04.10.2017
Язык
Русский
Состав

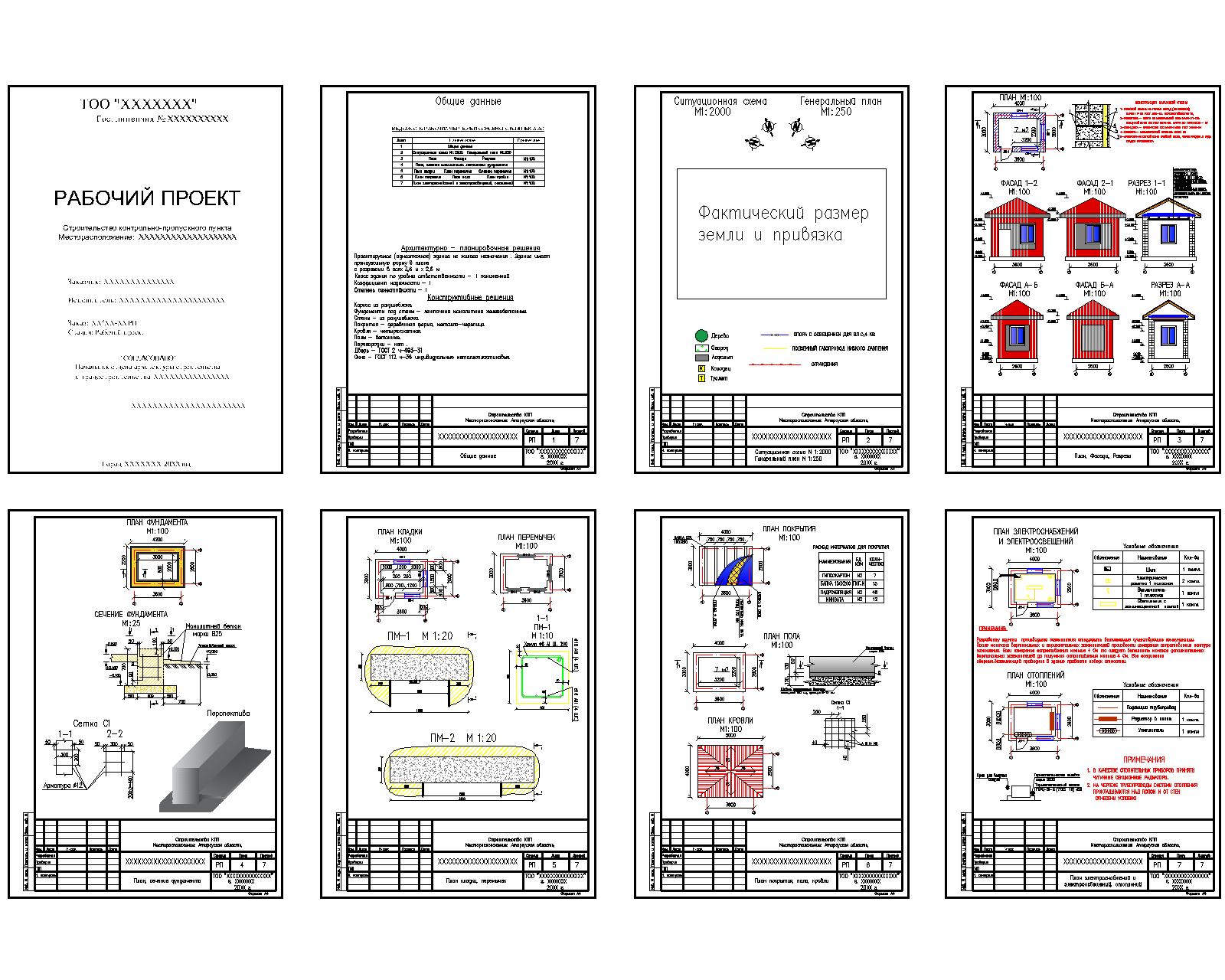

Титул, Общие данные, План, Фасады, Разрезы, План фундамента, Сечение фундамента, План кладки, План перемычек, План покрытия, План пола, План кровли, План электроснабжении и электроосвещении, отоплении
Софт
AutoCAD 2018
Как открыть?
Содержимое архива
-
КПП.dwg
