Лечебно-диагностический центр для стационара

Кафедра: Промышленное и гражданское строительство
Курсовая работа по дисциплине "Архитектура"
На тему: "Лечебно-диагностический центр для стационара"
Могилев 2017

Курсовая работа по проектированию многоэтажного каркасно-панельного здания разработан на тему “Лечебно-диагностический корпус для стационара”. Объект запроектирован для строительства в г. Витебске. Расположение ригелей - продольное. Высота этажей: 1 этажа - 3,3 м, 2 и 3 этажа-2,8 м. Высота техподполья 2 м. Рельеф участка застройки спокой-ный, равнинный. Инженерно-геологические условия хорошие. Грунт в ос-новании – легкий пылеватый суглинок.

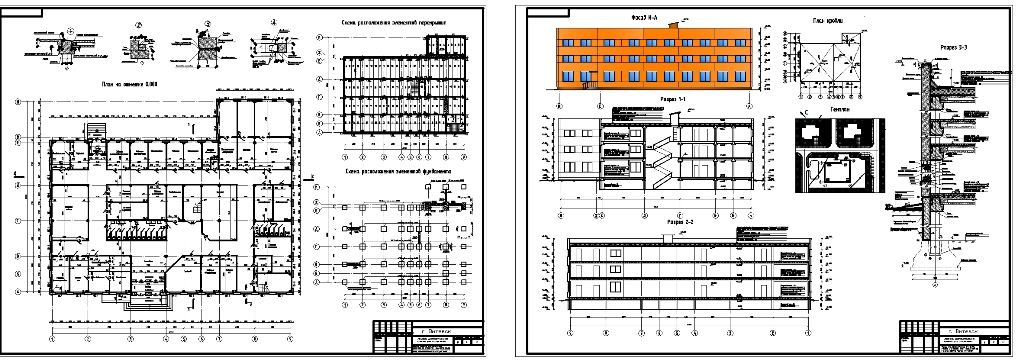

Графическая часть содержит; план, схема расположения элементов перекрытия, узлы, план фундамента, разрез, план кровли, генплан, фасад

Содержание
Введение…………………………………………………………………………………..4
1 Исходные данные для проектирования……………………………………………………..5
1.1 Климатические, гидрогеологические, мерзлотные и сейсмические
условия строительства…………………………………………………………........................5
1.2 Особенности функционального процесса, микроклимата, акустического и светового режима основных помещений здания ………….. ………………………………….....……...5
1.3 Требования к строительным материалам и конструкциям, их выбор…… ……………..6
2 Генеральный план…………………………………………………………………………….7
2.1 Общие сведения о строительной площадке……………………………………………….7
2.2 Планировка застройки и благоустройство территории………………………………… .7
2.3 Технико-экономические показатели генерального плана……………………………… .7
3 Объемно – планировочное решение……………………………………….………………..10
4 Конструктивное решение здания…………………………………………………………….11
4.1 Фундаменты…………………………………………………………………………………11
4.2 Колонны……………………………………………………………………………..………12
4.3 Ригели………………………………………………………………………………………..12
4.4 Диафрагмы жёсткости ……………………………………………………………………...13
4.5 Лестничные марши и площадки …………………………………………………………...14
4.6 Плиты перекрытия……………..…………………………………………………………....16
4.7 Стеновые панели…………………………………………………………………………….16
4.8 Кровля………………………………………………………………………………………..17
4.9 Окна и двери…………………………………………………………………………………18
4.10 Внутренняя и внешняя отделка зданий…………………………………………………..19
4.11 Полы………………………………………………………………………………………...20
5 Спецификация сборных ж/б изделий………………………………………………………...21
6 Теплотехнический расчет покрытия…………………………………………………………23
7 Инженерно-техническое оборудование здания…………………………….........................25
8 Мероприятия по обеспечению экологичности проекта и сбережению
энергоресурсов……………………………………………………………….……….....………26
Литература………………………………………………………………………....................27

Состав: план, схема расположения элементов перекрытия, узлы, план фундамента, разрез, план кровли, генплан, фасад, ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Лечебно-диагностический центр для стационара

Лечебный центр.dwg
Содержание.doc
Записка.doc
