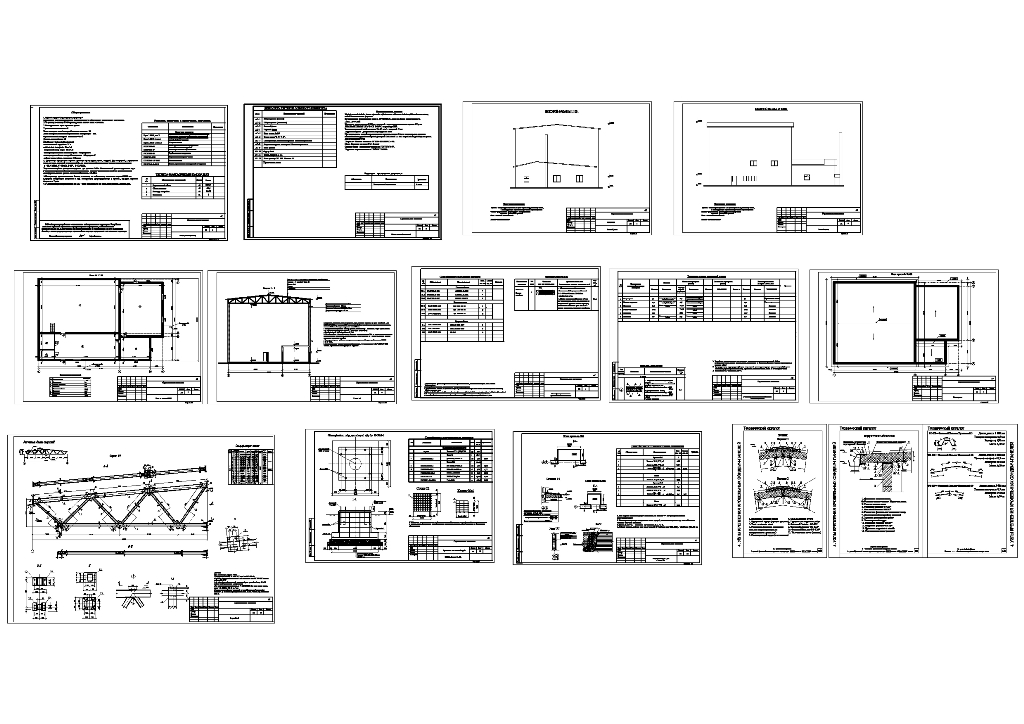

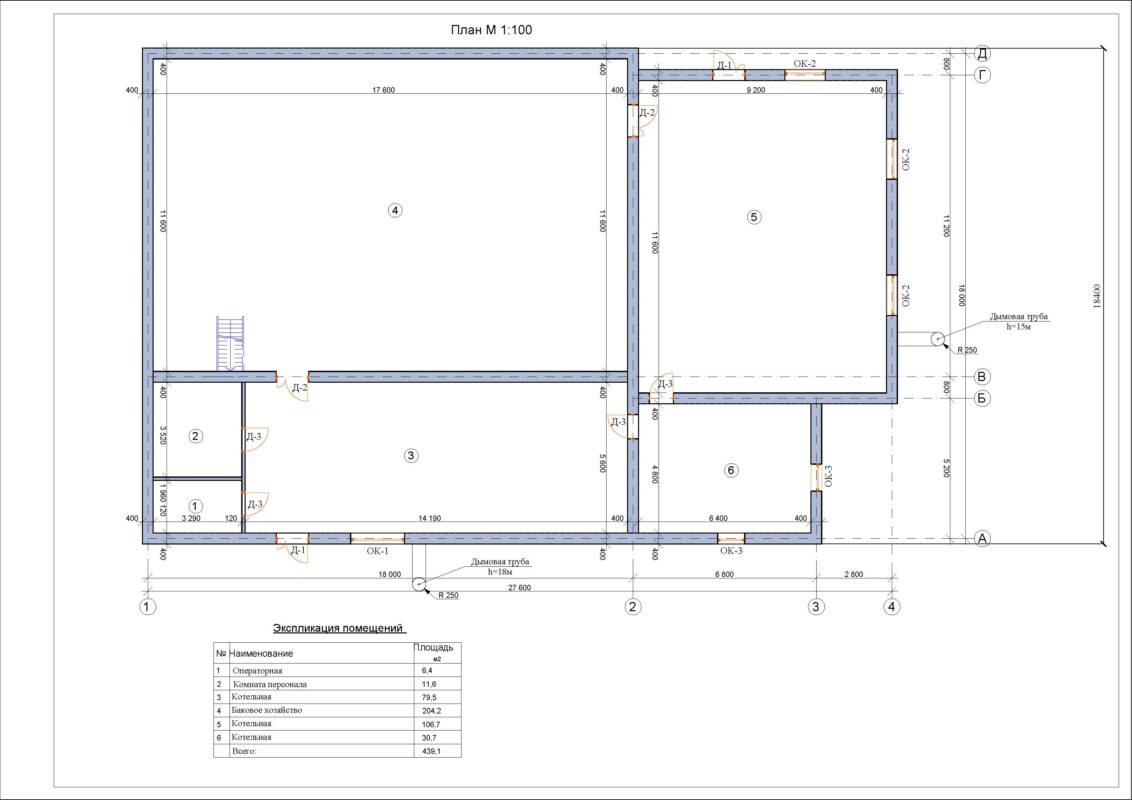

1. Рабочий проект "Строительство котельная "
выполнен на основании задания на проектирование и действующих нормативных документов.
2. За условную отметку 0.000 принят уровень чистого пола 1-го этажа.
3.Конструктивные характеристики здании:
Уровень ответственности - II
Класс конструктивной пожарной опасности здания - С0
Класс пожарной опасности строительных конструкций - КО.
Функциональной пожарной опасности - Ф 5.2
Cтепень огнестойкости -II
Природные условия строительства:
-климатический подрайон - IV г
-вес снегового покрова - 50 кг/м2
-скоростной напор ветра - 38 кг/м2
-температура наиболее холодных суток -30 градусов С
-температура наиболее холодной пятидневки -26 градусов С
-сейсмичность района составляет 6 баллов.
4. Основанием фундамента служить суглинок темно-серого цвета, твердый, без включений, с прослоями песка и супеси, вскрытой мощностью 2,0 м, со следующими физико-механическими характеристиками:
γ =18,30 кН/м3, С =18 кПа, ɸ=18°, Е=12,9 МПа.
Нормативная глубина промерзания грунтов: для суглинок 1.09 м. Максимальный уровень грунтовых вод с учетом амплитуды колебания уровня подземных вод, влияния оросительных сетей во время поливов и атмосферных осадков принять на высотной отметке - 122,50 м.
5. По периметру здания выполнить бетонную отмостку по щебеночному основанию шириной 1000 мм.
6.Боковые поверхности бетонных и ж/б. конструкций, соприкасающихся с грунтом, обмазать горячим битумом за 2 раза.
7. Горизонтальную гидроизоляцию на отм. +0,020 выполнить из 2-х слоев толя укладываемых насухо.

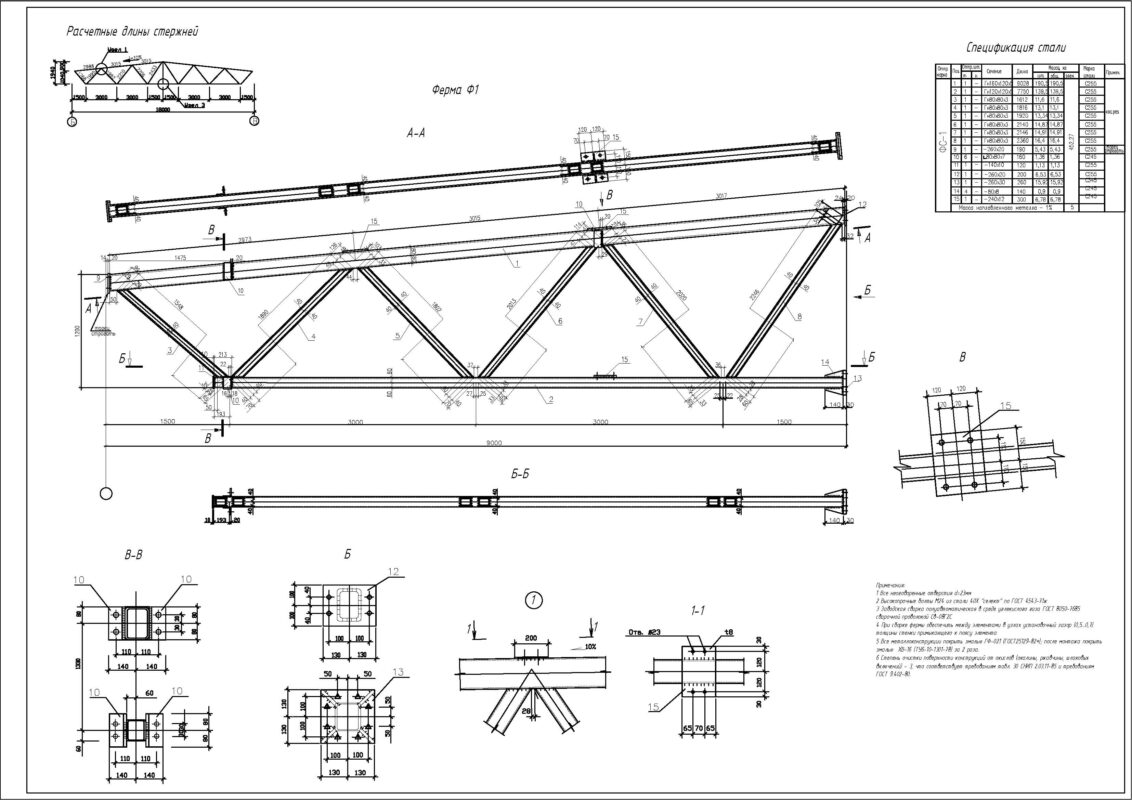

Конструктивная схема - здания принята с продольными несущими стенами, соединенными между собой металлическими фермами

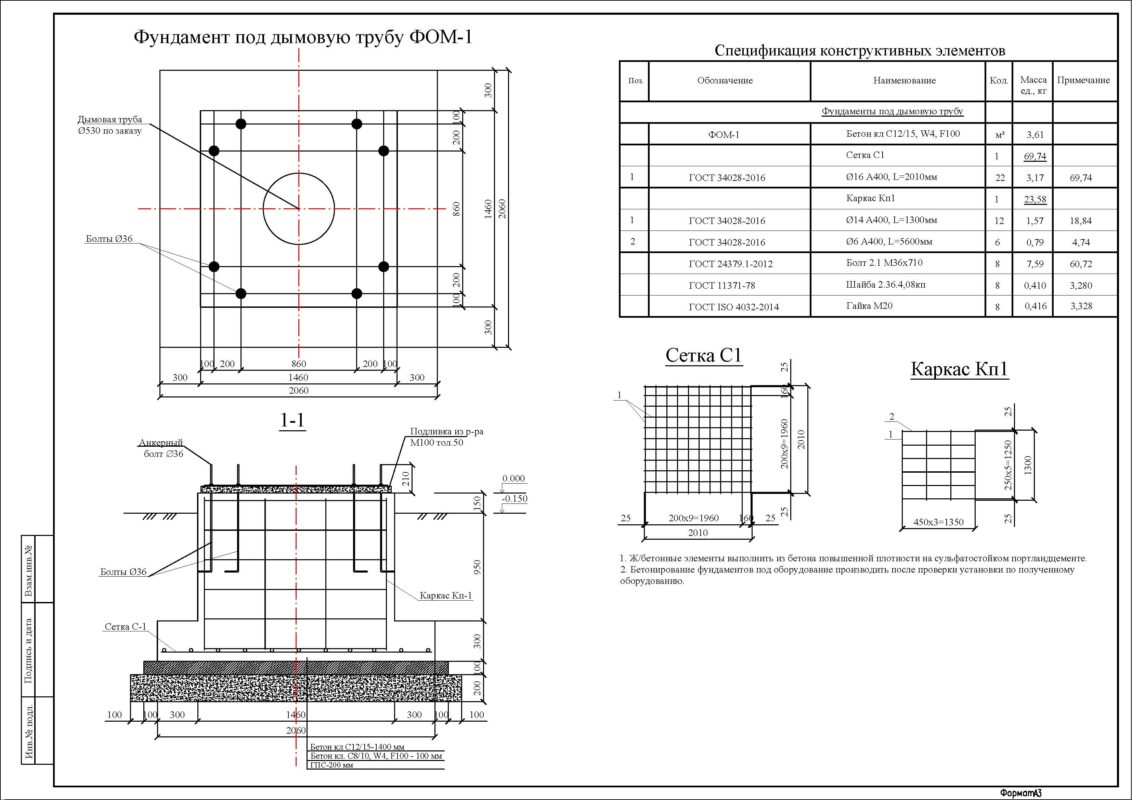

Фундаменты из фундаментных плит по CТ РК 956-93, стены из блоков стен подвалов по
ГОСТ 13579-2018 .

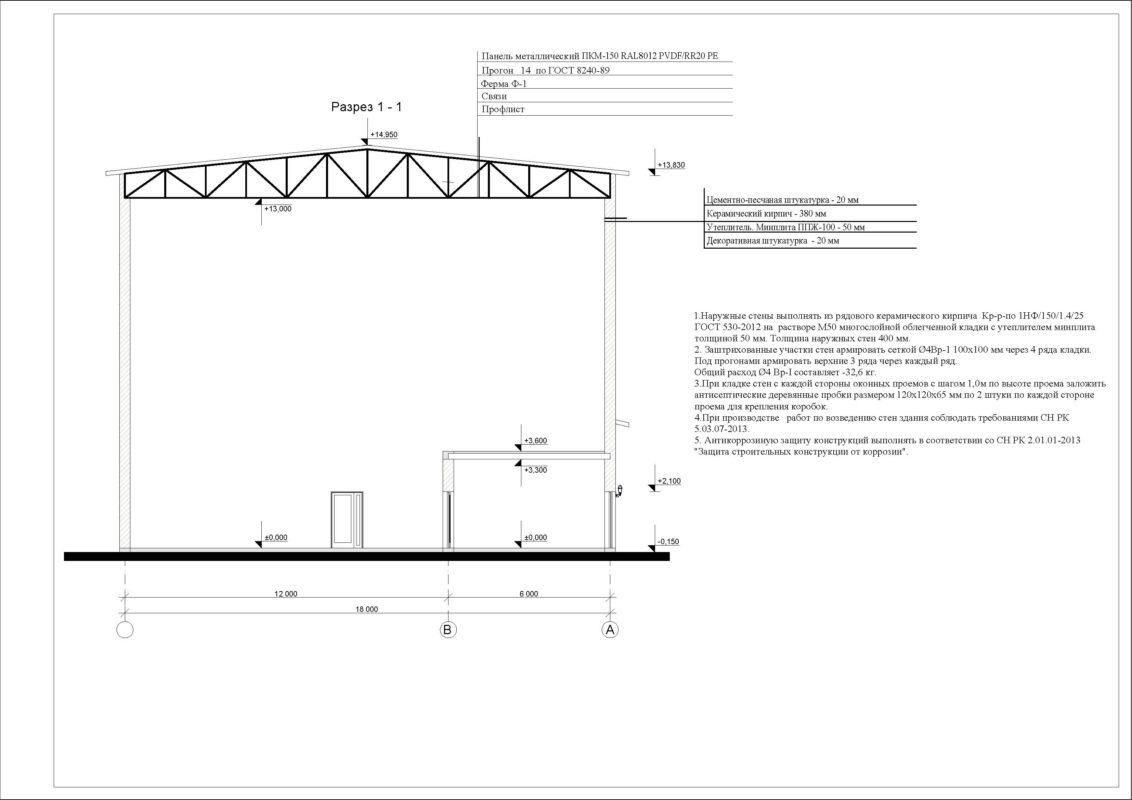

Наружные стены толщиной 380 мм сплошной кладки из керамического кирпича КР-р-по 250х120х65/1НФ/100/1.4/25 ГОСТ 530-2012 на растворе М50.
Теплоизоляционный слой мин плита Yо=35 кг/м3- толщиной 50 мм.

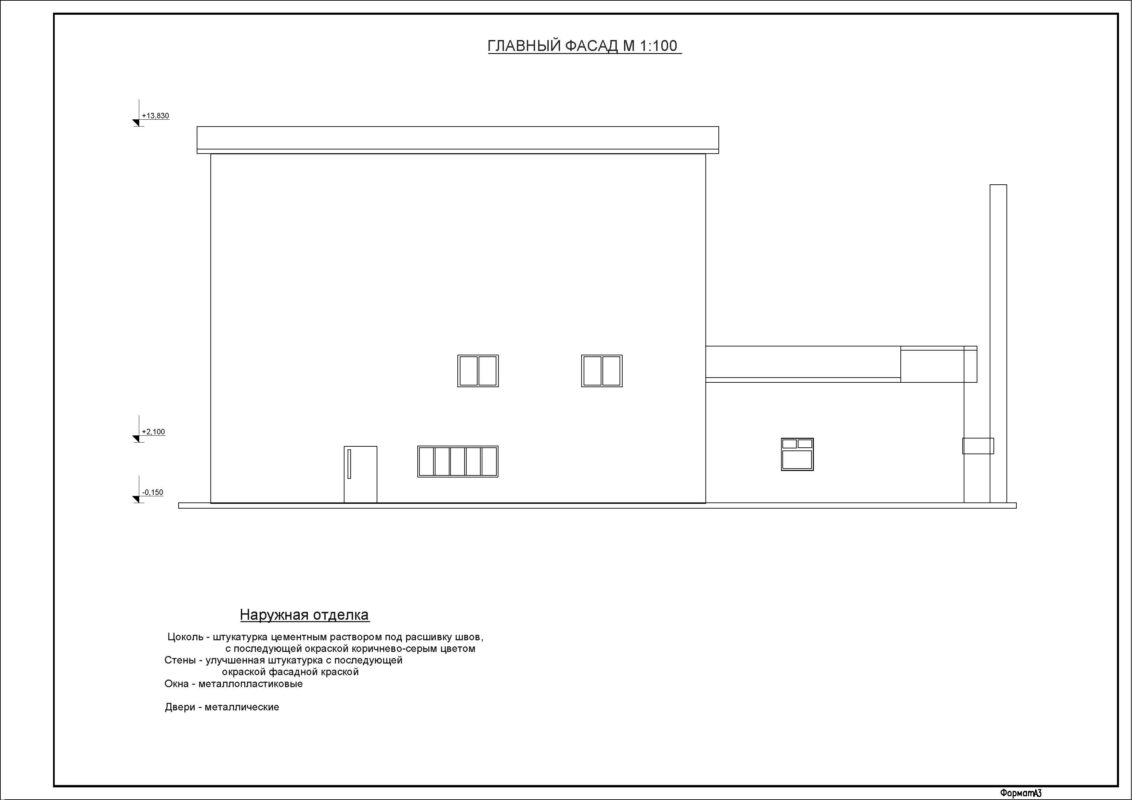

Наружные отделка - декоративная штукатурка по сетке
При кладке стен с каждой стороны оконных проемов с шагом 1,0м по высоте проема заложить антисептические деревянные пробки размером 120х120х65 мм по 2 штуки по каждой стороне проема для крепления коробок.
Покрытие - Сэндвич панели по ТУ 5284-001-50901814-99.
Полы - бетонные по серии 2.244-1 вып.6
Оконные блоки - металлопластиковые по ГОСТ 30674-99.
Наружные двери - стальные по ГОСТ 31173-2003.
