Курсовой проект на тему «Проектирование промышленного здания. Фабрика головных уборов»

0
0
24
0
0
50

Мгк. г. Молодечно
Курсовой проект по дисциплине «Проектирование промышленного здания»
На тему:«Проектирование промышленного здания. Фабрика головных уборов»
Молодечно 2025

По конструктивной схеме здание каркасное.
Планировочная отметка земли -0,150м. За условную отметку 0.000 принят уровень чистого пола.
Конфигурация здания в плане прямоугольная. Длина здания - 108м.
Здание разновысотное двухпролётное шириной - 43м:
- средний пролет 24 м с шагом колонн крайних 6м и средних 12м,
высота этажа 16.2м;
- крайний пролет 18м с шагом крайних и средних колонн 6м, высота этажа 9.6м.

Введение 4
1. Характеристика здания 5
1.1 Технико-экономические показатели 6
2. Краткое описание генерального плана 7
3. Краткое описание конструктивного решения плана 8
3.1 Фундамент 8
3.2 Колонны 10
3.3 Фермы покрытия 12
3.4 Подкрановые балки 13
3.5 Стены 14
3.6 Покрытия 16
3.7 Окна двери ворота 17
3.8 Полы. Экспликация полов 19
4. Наружная и внутренняя отделка 20
Заключение 21
Список использованных источников 22


Сообщить о проблеме
Дата
23.04.2025
Язык
Русский
Состав

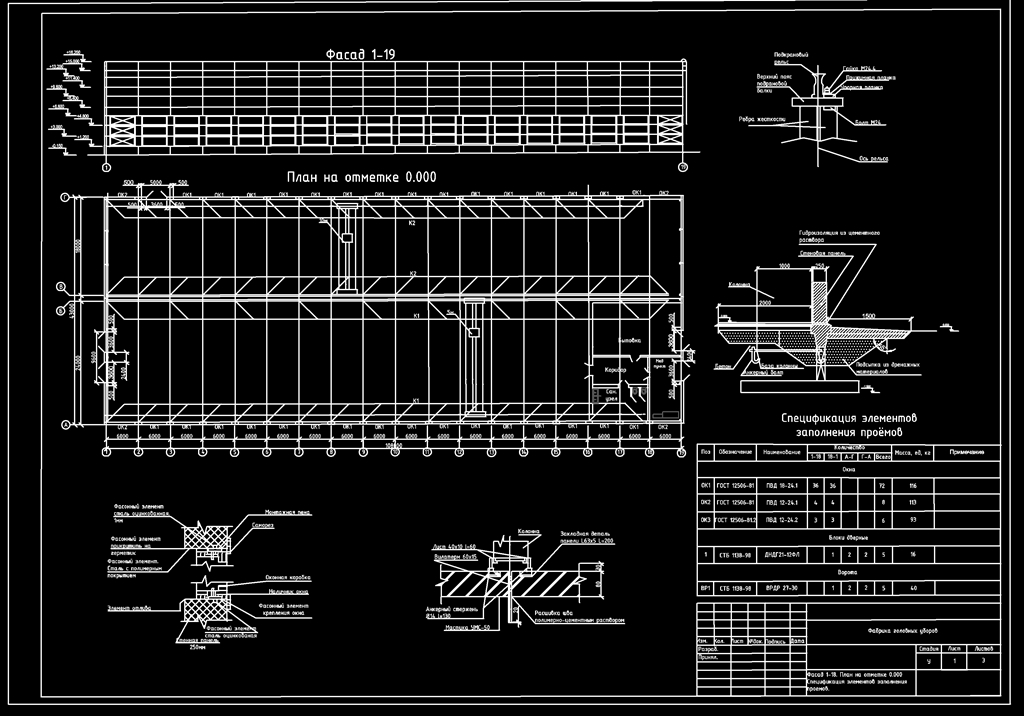

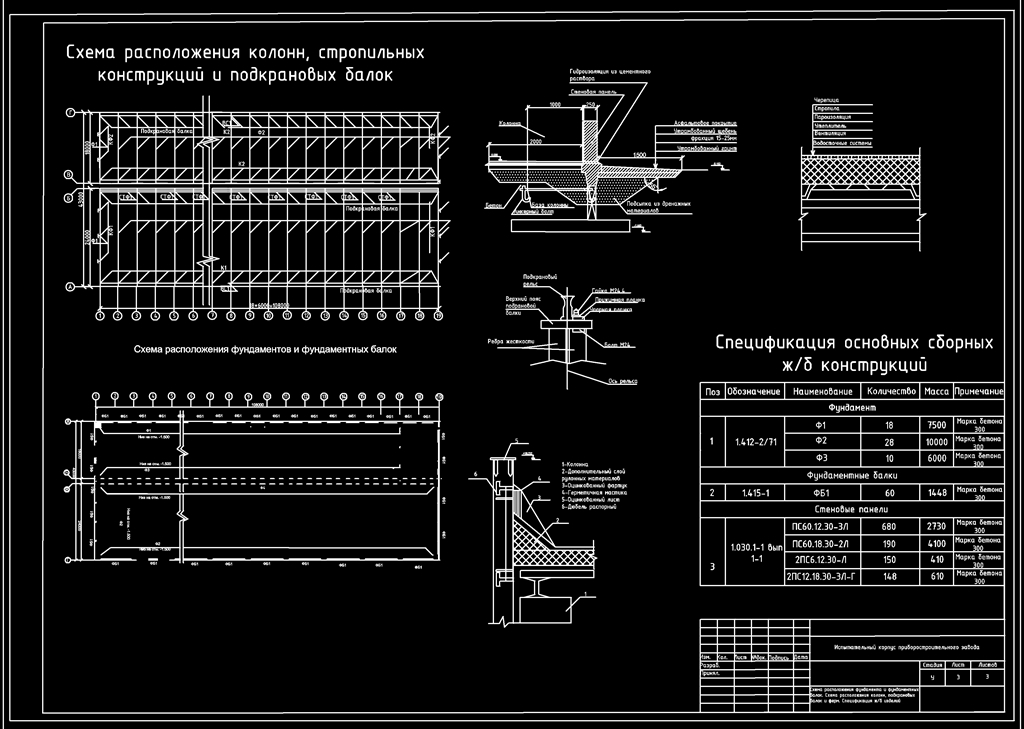

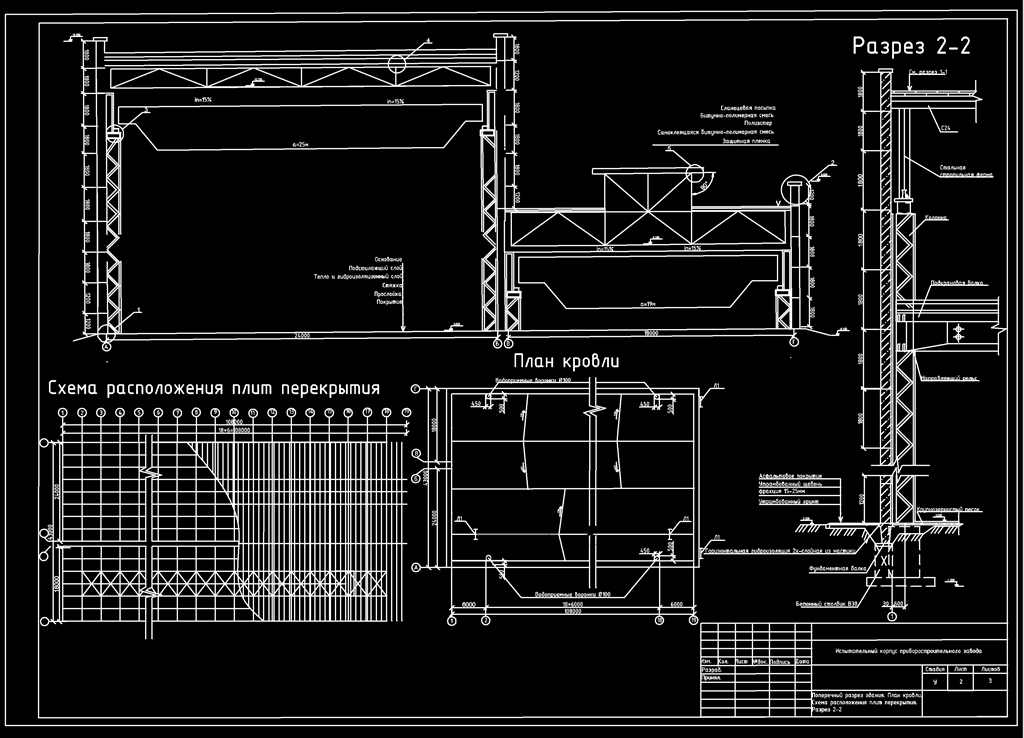

ПЗ, лист 1 Фасад 1-18. План на отметке 0.000 Спецификация элементов заполнения проемов. Лист 2 Поперечный разрез здания. План кровли. Схема расположения плит перекрытия. Разрез 2-2 Лист 3 Схема расположения фундамента и фундаментных балок. Схема расположения колонн, подкрановых балок и ферм. Спецификация ж/б изделий
Софт
AutoCAD 2020 Как открыть?
Содержимое архива
  • 1 лист.dwg
  • Лист 2.dwg
  • лист3.dwg
  • пояснительная.doc
