Курсовой проект "Промышленное здание"

Иркутский Государственный Технический Университет
Кафедра архитектурного проектирование
Курсовой проект по дисциплине "Архитектурному проектирование"
На тему: "Промышленное здание"
Иркутск 2012

Данная работа содержит чертежи
1. Генплан
2. План на отм. 0,000
3. Фасад

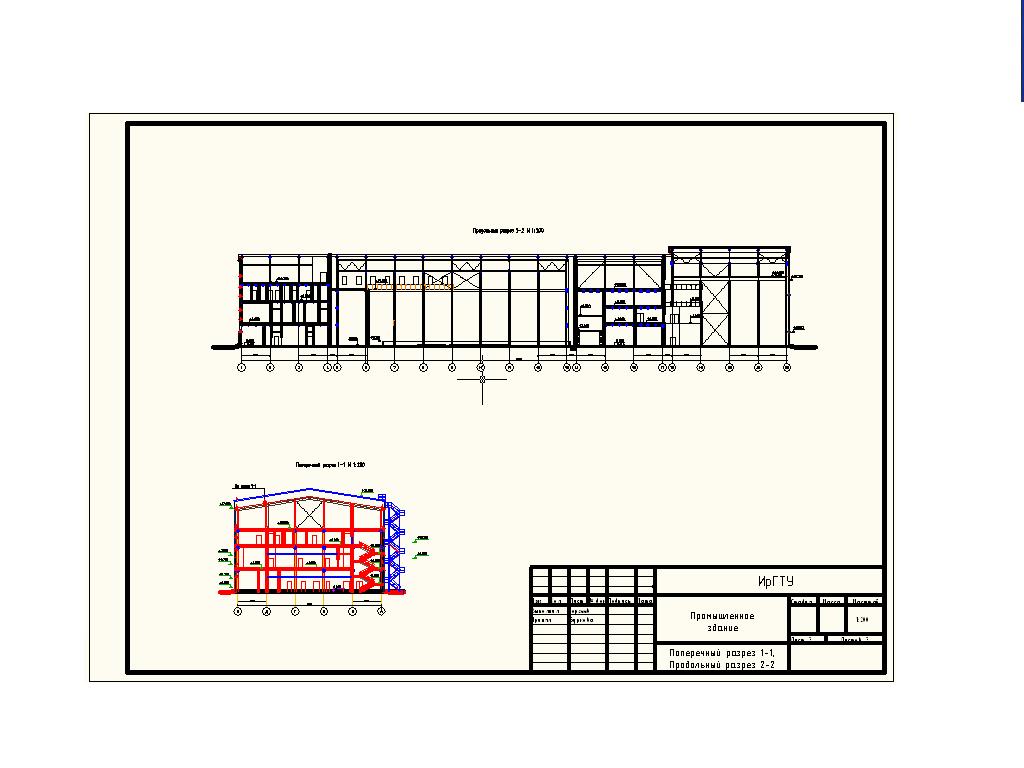

4. Поперечный разрез
5. План кровли
6. Разрез по стене,узлы.
С пояснительной запиской.

Цель работы состоит запроектированный главный производственный корпус, входит в состав кирпичного завода. Строительство его предусмотрено на территории завода. Архитектурно-планировочное решение генерального плана цеха принято в соответствии с существующей застройкой завода. На предзаводской территории предусмотрена площадка для стоянки автомобилей. Территория в районе строительства частично ограждена.
Отвод поверхностных вод запроектирован от зданий к лоткам автодорог с последующим выпуском на рельеф.
Для обеспечения связи между цехами и складами запроектирована автодорога шириной проезжей части 6 метров.
Рельеф площадки спокойный, с общим уклоном в сторону востока, грунтовые воды отсутствуют.
Проектированное здание в плане представляет собой прямоугольник со сторонами: длина здания 114 метров, ширина 30 метров, высота переменная – 20 и 22 метра. Здание скомпоновано из одного пролета. По периметру здания шаг колонн принят 6 метров.
В здании предусмотрено бытовое помещение размером 18 х 30 м, в три этажа, которое примыкает к цеху.

Состав: 1) Генплан, 2) План на отм. 0,000, 3) Фасад, 4) Поперечный разрез, 5) План кровли, 6) Разрез по стене,узлы. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Курсовой проект "Промышленное здание"

Курсовая\Курсовой.dwg
Курсовая\Пояснительная записка.DOC
Курсовая
