Курсовой проект на тему «Одноэтажное промышленное здание»

Кобринский государственный политехнический колледж , ПГС , ГПЗ
на тему "Одноэтажное промышленное здание"
Кобрин 2016 год

Проектируемым зданием является кузнечно-штамповочный цех, размеры которого в плане – 72х42 м. Район строительства- город Пинск.
Здание является одноэтажным, двухпролетным с пролетами по по 18,24м. Высота этажа – 10,8м. Шаг крайних колонн – 6, шаг средних – 12м. В здании запроектированы мостовые краны в каждом из пролетов грузоподъемностью 10 т . Тип стен – самонесущие. Покрытие – «утеплённое». Здание с двумя фонарями.
При пожаре эвакуация из здания будет осуществляться через ворота. Здание с полным каркасом. Материал основных конструктивных элементов - сборный железобетон. Пространственная жесткость каркаса в поперечном направлении обеспечивается работой поперечных рам, которые образованы защемленными в фундаментах колоннами и шарнирно опирающимися на колонны стропильными конструкциями. В продольном направлении рамы связаны подкрановыми балками, жестким диском покрытия, стальными связями.
По долговечности здание относится ко II степени, т.к. оно рассчитано на срок службы более 50 лет.
По огнестойкости здание относится ко II степени, т.к. основные конструкции выполнены из железобетона.
Класс ответственности здания II, т.к. здание имеет важное народнохозяйственное значение.

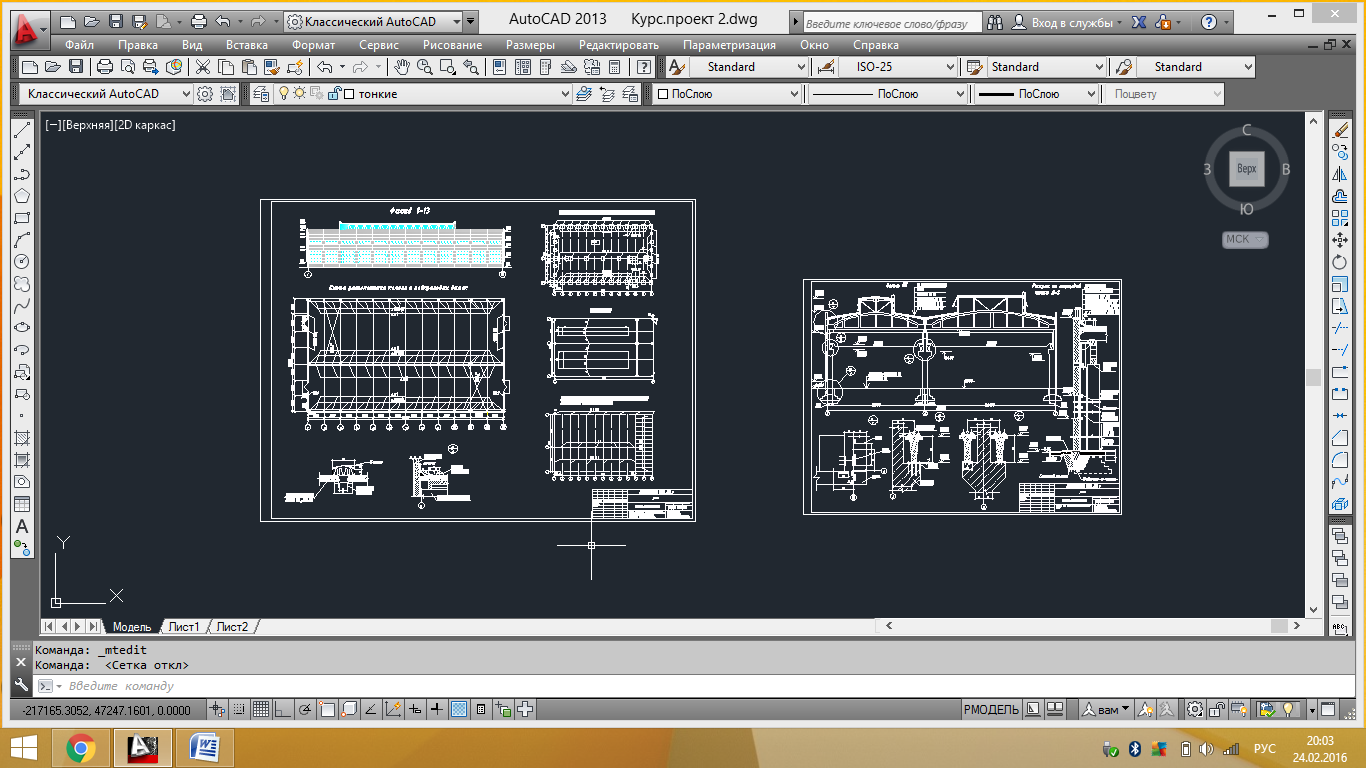

Состав: Фасад 1-13, схемы расположения колонн и подкрановых балок,стропильных конструкций, плит покрытия, расположения фундамента,план кровли, узлы, Разрез 1-1, разрез по торцовой стене, узлы. Язык документа

Софт: AutoCAD 13

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Курсовой проект на тему «Одноэтажное промышленное здание»

Курс.проект 2.dwg
Курс.проект 2.bak
Poyasnitelnaya_GPZ_promyshlennye гарбуз.docx
