Конкурс асов 3D-моделирования 2020

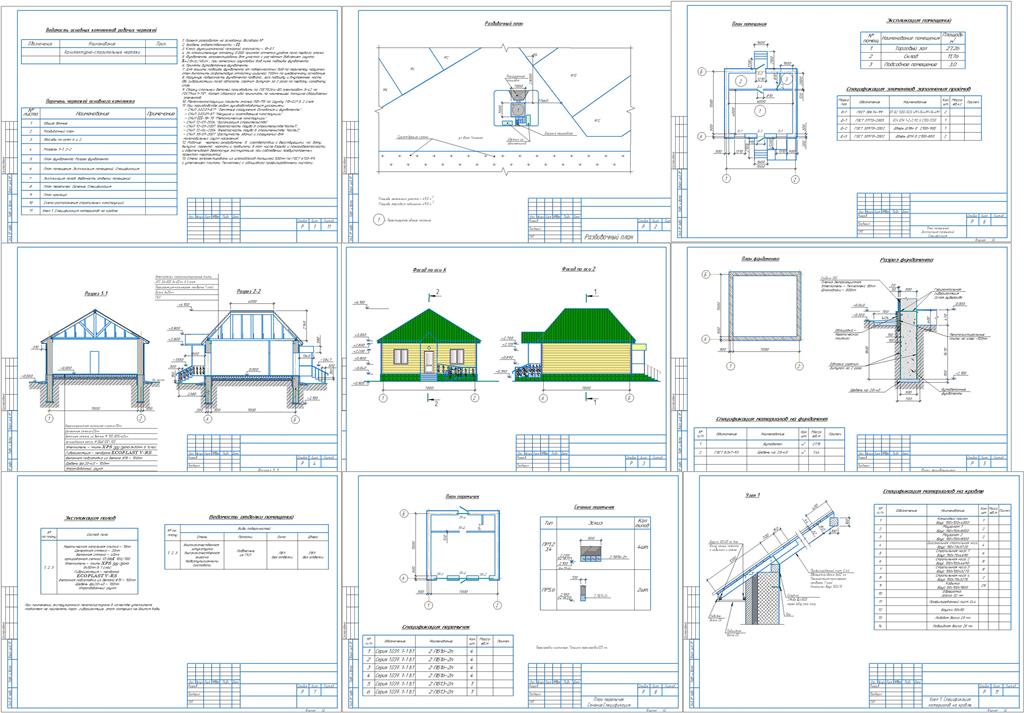

Магазин площадью 42м2

магазин площадью 42м2. раздел АС
ПЗ:
Уровень ответственности - II.
3. Класс функциональной пожарной опасности - Ф-5.1
4. За относительную отметку 0.000 принята отметка уровня пола первого этажа.
5. Фундаменты запроектированы для участка с расчётным давлением грунта
R=2.0кгс/кв.см , при залегании грунтовых вод ниже подошвы фундамента..
6. Приняты бутобетонные фундаменты.
7. Для защиты подошвы фундамента от поверхностных вод по периметру наружных
стен выполнить асфальтовую отмостку шириной 700мм по щебёночному основанию.
8. Наружную поверхность фундамента подвала , его подошву и внутреннюю часть
(до гидроизоляции пола) обмазать горячим битумом за 2 раза по первому холодному
слою.
9. Сварку стальных деталей производить по ГОСТ5264-80 электродом Э-42 по
ГОСТ9467-75*. Катет сварного шва принимать по наименьшей толщине свариваемых
элементов.
10. Металлоконструкции покрыть эмалью ПФ-115 по грунту ГФ-021 в 2 слоя.

Состав: АС (11 форматов А3) Язык документа

Софт: КОМПАС-3D 16

Файлы:
магазин площадью 42м2.cdw
