Малоэтажное здание из мелкоразмерных элементов - Детский сад на 125 мест в г. Казань

Вятский государственный университет, кафедра архитектуры и градостроительства,

курсовой проект по Архитектуре,

Детский сад на 125 мест, год 2017

Фасад, план 1 и 2 этажа, планы фундаментов и перекрытий, разрез, узлы, план кровли. Пояснительная записка включает в себя описание генплана, объемно-планировочных решений, конструктивных решений, теплотехнический расчет. Здание из кирпича с продольными несущими стенами, двухэтажное

Содержание

Введение ............................................................................................................ 3
1. Генеральный план ...................................................................................... 4
1.1. Обоснование размещения на участке проектируемого здания........ 4
1.2. Подъезды и подходы к зданию ............................................................ 4
1.3. Озеленение и благоустройство участка ............................................. 4
2. Объемно-планировочное решение ........................................................... 6
2.1. Назначение здания, особенности функционально-технологического процесса, основные группы помещений (зо-ны)…………………........................ 6
2.2. Функциональная схема, вид объемно-планировочного
решения ............................................................................................................. 6
2.3. Нормаль основного помещения ............................................................... 7
2.4. Объемно-планировочные показатели ................................................... 8
3. Конструктивное решение .......................................................................... 9
3.1. Конструктивная система, схема здания ................................................ 9
3.2. Основные несущие конструкции здания .............................................. 9
3.2.1. Фундаменты ......................................................................................... 9
3.2.2. Стены ................................................................................................... 9
3.2.3. Перекрытия ......................................................................................... 9
3.2.4. Крыша ................................................................................................. 10
3.2.5. Лестницы ............................................................................................ 10
3.2.6. Окна, двери, полы, перегородки, ……….......................................... 11
3.2.7. Теплотехнический расчет стены и окна .......................................... 12
Заключение ..................................................................................................... 14
Приложение А. Библиографический список .............................................. 15

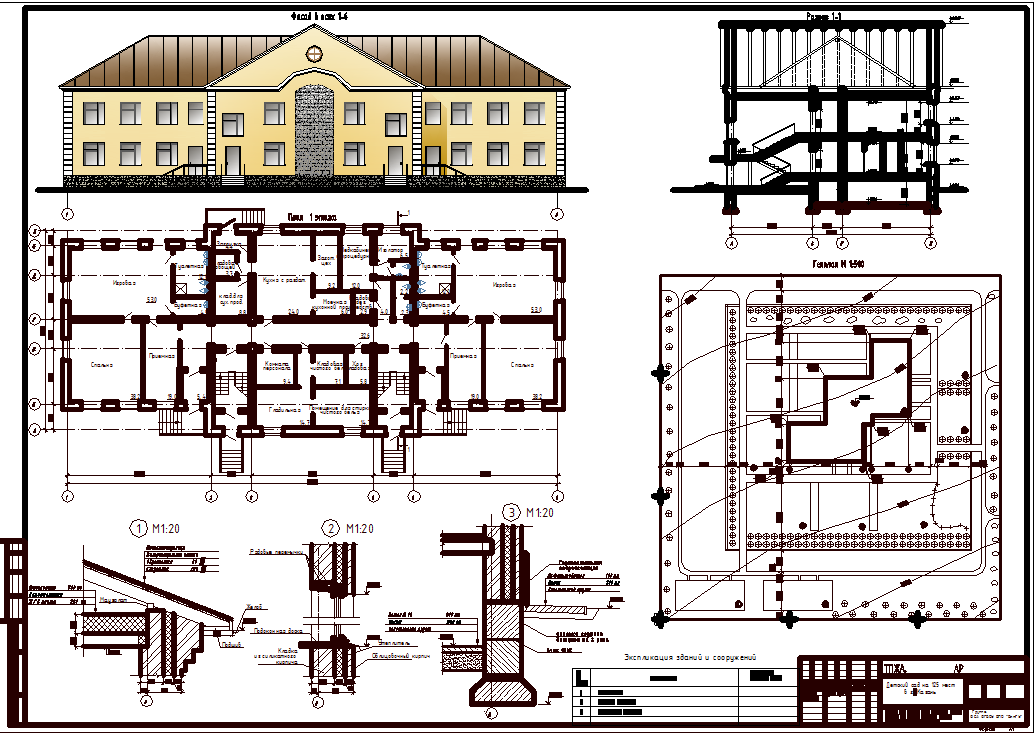

Состав: Фасад 1-7 М1:100, план 1 этажа М1:100, разрез 1-1 М1:100, генплан М1:500, экспликация, узлы 1-3 М1:20, пояснительная записка Язык документа

Софт: AutoCAD 2008

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Малоэтажное здание из мелкоразмерных элементов - Детский сад на 125 мест в г. Казань

дс/poyasnitelnaya_zapiska.doc
дс/soderzhanie.doc
дс/дет сад.dwg
