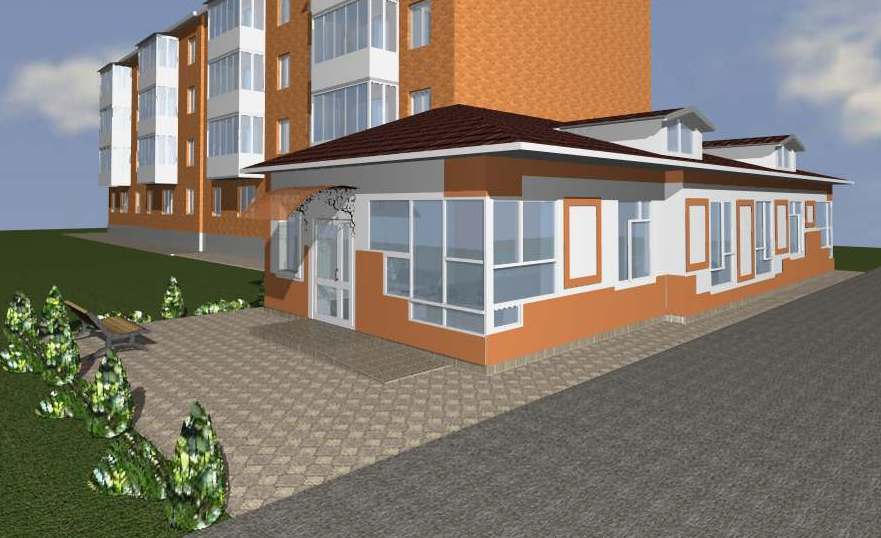

Модульный блок для размещения офисов врачей общей практики

203

150

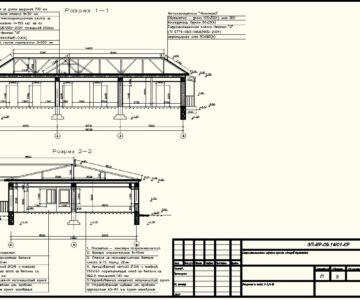

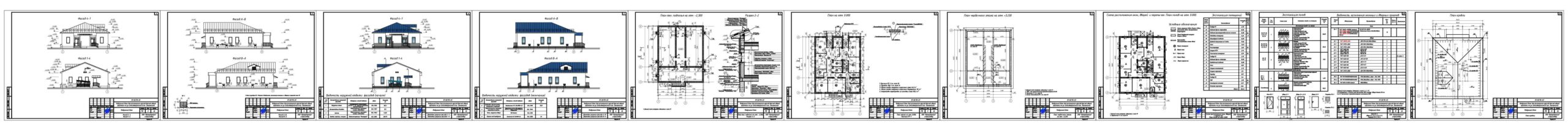

Чертеж Модульный блок для размещения офисов врачей общей практики

1. За относительную отметку 0,000 принят уровень чистого пола первого этажа.
2. Проект разработан для строительства в районе со следующими природными условиями:
- климатический район по СНиП 23-01-99 - IIIБ;
- средняя температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92 по СНиП23-01-99
- минус 19°С;
- ветровой район - III (СП 20.13330.2011) - 0,3 кПа;
- снеговой район - II (СП 20.13300.2011) - 1,2 кПа.
3. Сейсмичность площадки строительства (СНКК 22-301-2000)- 8 баллов.
4. Степень огнестойкости здания - III.
5. Уровень ответственности здания - нормальный
6. Класс функциональной пожарной опасности - Ф3.4
7. Класс конструктивной пожарной опасности - С2.
8. Глубина промерзания грунта - 0.8м.
9. Конструктивная схема здания - бескаркасная система продольных и поперечных несущих стен
из кирпичной кладки.
10. Наружные несущие стены выполнены из керамического полнотелого кирпича (ГОСТ 530-2007) марки М150 F35 толщиной 250 мм с утеплением
плитным утеплителем "ROCKWOOL" (ТУ 5767-015-56925804-2011), толщиной 80 мм и штукатурным наружным слоем толщиной 5 мм по стеклотканевой сетке.
11. Внутренние несущие стены выполнены из керамического полнотелого кирпича (ГОСТ 530-2007) марки М150 F25 толщиной 250 мм.
12. Перегородки выполнены из пазогребневых плит толщиной 80 мм.
13. Категория кирпичной кладки несущих и самонесущих стен - II.
14. Заполнение проемов:
- оконные проемы - металлопластиковые окна индивидуального изготовления по ГОСТ 30674-99; - наружные дверные проемы -
металлопластиковые двери по ГОСТ 31173-2003;
- внутренние дверные проемы - деревянные двери по ГОСТ 6629-88.
15. Кровля четырехскатная с устройством организованного наружного водостока. Покрытие кровли - металлочерепица "Монтерей".
16. Для изготовления деревянных элементов кровли применять пиломатериалы хвойных пород по
ГОСТ 8486-86* с размерами по ГОСТ 24454-80*, 1 сорта, с влажностью не более 20%.
17. Все соединения металлических конструкций сварные. Сварку вести электродами Э42А (ГОСТ 9467-75*) ручной дуговой сваркой по ГОСТ 5264-80*.
Катеты сварных швов принять по наименьшей толщине свариваемых деталей, но не более 1,2t, где t-минимальная толщина детали.
18. Все сварные швы после сварки должны быть очищены от шлака и покрыты грунтовкой.
19. Заказчику и подрядным организациям необходимо выполнять входной, операционный и приемочный контроль уровня радиоактивности
строительных материалов, конструкций и изделий, поставляемых на площадку строительства, с составлением соответствующих актов в составе ППР.
Исключить применение радиационного сырья при изготовлении, монтаже изделий, материалов, конструкций.
20. Все виды работ необходимо производить в соответствии со СНиП 12-03-99 "Безопасность труда в строительстве".
21. При выполнении строительно - монтажных работ следует установить контроль за выполнением "Правил пожарной безопасности в РФ ППБ 01-03"
и "Правил техники безопасности в строительстве".
