Рабочий проект размещения МРТ аппарата

Проектируемый объект относится к учреждениям амбулаторно-поликлинического профиля.
Здание одно этажное с нулевым этажом, каркасное, II степени огнестойкости. С северо-западной стороны здание ограничено диспансером, с северо-восточной стороны – храмом, с юго-восточной стороны – пятиэтажным жилым домом, с южной стороны – проспектом Карла Маркса, с юго-западной стороны – пустырем.
Проектируемый кабинет магнитно-резонансной томографии (МРТ) размещается на нулевом этаже нежилого здания и имеет отдельный наружный вход со стороны двора. Нулевой этаж не имеет заглубления в землю со стороны двора, так как здание построено на склоне.
Общая площадь кабинета магнитно-резонансной томографии после ремонта составит 119,36 м2. Проектируемая высота помещений до потолка составляет 2,9 м; в РЧ кабине – 2,6 м.
Проектом предусматривается размещение в проектируемых помещениях «Томографа магнитно-резонансного Hitachi Aperto 0.4Т» производства фирмы Hitachi Medical Corporation, позволяющего проводить полное обследование всего тела пациента, включающее: магнитно-резонансную томографию головы, пояснично-крестцового, грудного, шейного отделов позвоночного столба, исследования мягких тканей конечностей, магнитно-резонансную томографию брюшной полости и забрюшинного пространства, а также плечевого, локтевого, лучезапястного, тазобедренного, коленного, голеностопного суставов, сосудов головного мозга и шейного отдела позвоночника. Проведение исследований с использованием контрастных веществ не предусматривается.
В состав кабинета МРТ входят:
Блок диагностических помещений:
• Техническая МРТ (пом. 108) площадью 3,15 м2 (согласно задания фирмы производителя);
• Сканерная МРТ (пом. 107) площадью 23,3 м2 (согласно задания фирмы производителя);
• Помещение подготовки пациента (пом. 105) площадью 8,9 м2;
• Комната управления МРТ (пом. 106) площадью 10,3 м2;
Служебно-бытовые и вспомогательные помещения:
• Помещение персонала (пом. 102) площадью 12,0 м2;
• Холл (пом.104) площадью 35,1 м2;
• Тамбур (пом. 101) площадью 1,62 м2;
• Коридор (пом. 103) площадью 11,4м2;
• Материальная (пом. 109) площадью 4,0 м2;
• Санузел пациентов (пом. 110) площадью 2,3 м2;
• Санузел персонала (пом. 111) площадью 3,3 м2;
• Помещение уборочного инвентаря (пом. 112) площадью 4,0 м2

Состав: Разделы ТХ, АС, ЭО, ВК, ОВ Язык документа

Софт: AutoCAD 14

Файлы:

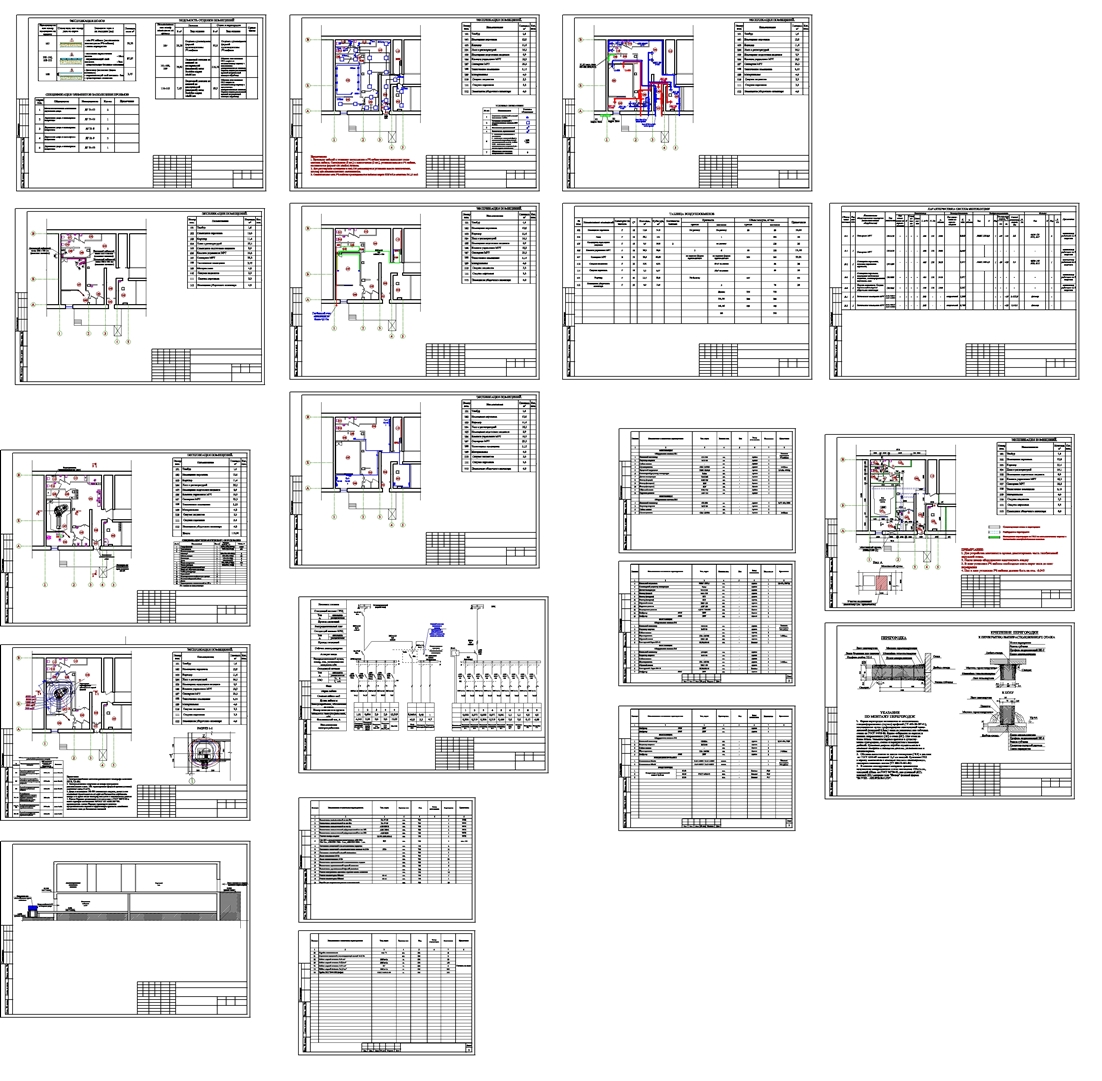

02.Разделы ТХ, АС, ЭО, ПОС, ВК, ОВ.dwg
01. Пояснительная записка.doc
