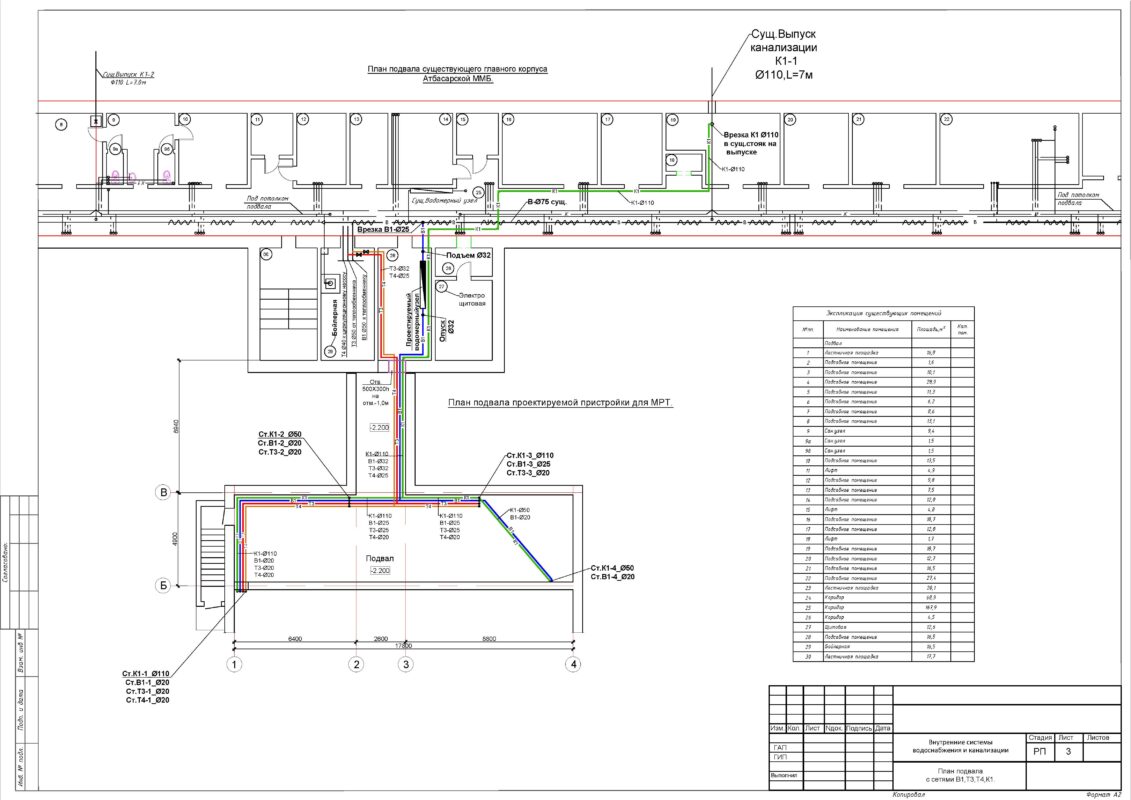

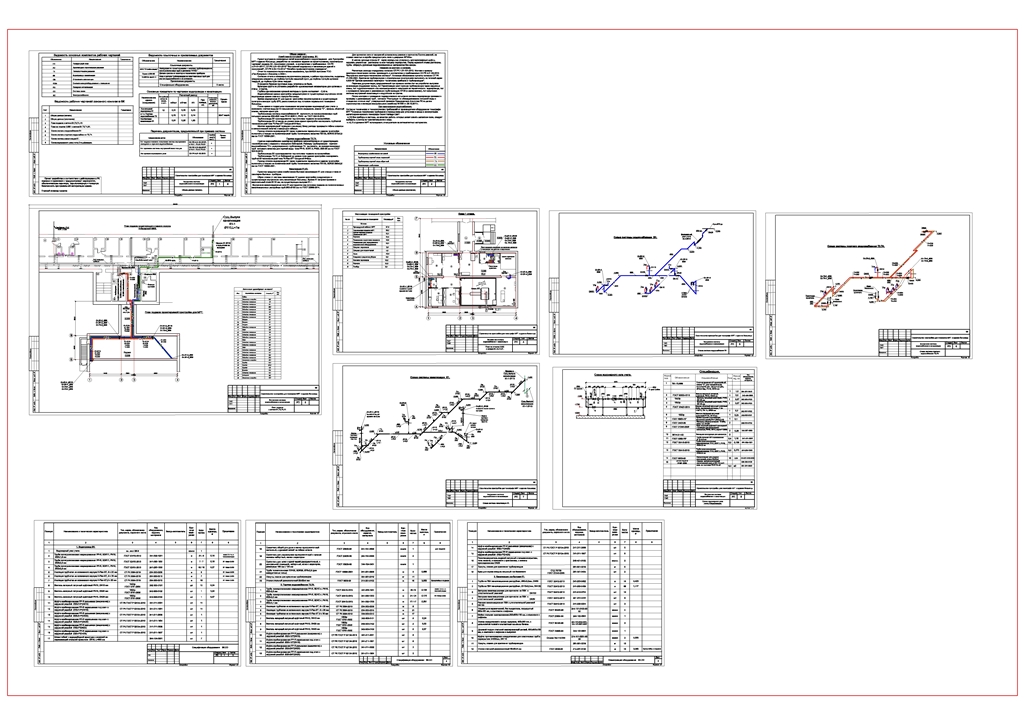

Рабочий проект раздела ВК для 1 этажной пристройки, F= 344,9м2, для томографа МРТ, чертежи, спецификация.
Общие указания .
Хозяйственно-питьевой водопровод В1.
Проект внутренних инженерных сетей водоснабжения и водоотведения для Пристройки МРТ к зданию больницы, разработан на основании задания на проектирование, строительных чертежей раздела АС, технических условий, в соответствии с требованиями СН РК 4.01-01-2011*, СП РК 4.01-101-2012* "Внутренний водопровод и канализация зданий и сооружений", СП РК 3.02-113-2014* "Лечебно-профилактические учреждения".
Отчет по инженерно-геологическим изысканиям, Арх.№1524 выполнен г.Кокшетау в 2024 г.
Согласно отчета в инженерно-геологическом разрезе, в районе строительства, выделены следующие элементы: до глубины 0,4-0,5м насыпной грунт, до глубины 2,0-3,0м суглинок твердый, до глубины 6,0м глина твердая .
В процессе бурения грунтовые воды встречены не были.
Категория грунта по условиям разработки одноковшовым экскаватором для суглинка и глины - 2 группа.
Глубина проникновения нулевой изотермы в грунте составляет - 2,50 м.
Водоснабжение здания пристройки предусмотрено от существующих внутренних сетей водопровода здания главного корпуса больницы.
Врезка водопровода В1 для здания пристройки запроектирована в существующую полипропиленовую трубу ∅75, расположенную под потолком подвального помещения больницы.
После врезки в подвальном помещении запроектирован водомерный узел учета в комплекте: счетчик воды Ду15 повышенной точности измерения, класса "С" , фильтр, обратный клапан, запорная арматура.
Трубопроводы системы водоснабжения В1 выполнить из полипропиленовых труб питьевого качества ∅20-∅25 типа PP-R SDR11, PN10 по ГОСТ 32415-2013.
Трубопроводы В1 прокладываются под потолком подвала на кронштейнах.
Трубопроводы В1 от ввода до уровня пола здания пристройки изолировать трубчатой теплоизоляцией типа "К-Flex-ST" толщиной б=9мм.
Монтаж водопроводной подводки к смывному бачку унитаза произвести гибким шлангом в металлической оплетке с накидными гайками.
Проход стояков водопровода В1 через подвальное перекрытие в здание пристройки выполнить в гильзах из полиэтиленовой трубы технического качества ПЭ100, SDR26 ∅75х2,9 мм по ГОСТ 18599-2001.
Горячее водоснабжение Т3,Т4.
Горячее водоснабжение санитарных приборов запроектировано от существующего теплообменника в подвале в помещении бойлерной. Разводку трубопроводов горячего водоснабжения Т3 и циркуляционного трубопровода Т4 выполнить из полипропиленовых труб питьевого качества для горячей воды типа PP-R, SDR7,4, PN20, ∅20-25 мм по ГОСТ 32415-2013.
Трубопроводы В1 прокладываются под потолком подвала на кронштейнах.
Трубопроводы Т3,Т4 от бойлерной до уровня пола здания пристройки изолировать трубчатой теплоизоляцией типа "К-Flex-ST" толщиной б=9мм.
Проход стояков водопровода В1 через подвальное перекрытие в здание пристройки выполнить в гильзах из полиэтиленовой трубы технического качества ПЭ100, SDR26 ∅63х2,5 мм по ГОСТ 18599-2001.
Канализация К1,К3.
Проектом предусмотрена хозяйственно-бытовая канализация К1 для отвода стоков от санитарно-бытовых приборов .
Сброс стоков от системы канализации К1 здания пристройки предусмотрен в существующую внутреннюю сеть канализации больницы. Врезка К1 запроектирована в вертикальный стояк ∅110 мм, на существующем выпуске К1-1.
Внутренние канализационные сети К1 монтируются под потолком подвала из полиэтиленовых канализационных раструбных труб ∅50-∅100 мм по ГОСТ 22689-2014,
