Музыкальный театр на 300 мест в с. Родино респ.Алтай

Рязанский институт (филиал) Московского политехнического университета
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине "архитектура промышленных и гражданских зданий"
На тему: "Музыкальный театр на 300 мест в с. Родино респ.Алтай"
Рязань 2017

Общая характеристика проекта:
Музыкальный театр на 300 мест.
Область применения – район с обычными геологическими условиями,
расчетная температура наружного воздуха минус 23˚С.
Район строительства – Республика Алтай, Родино
Грунт по геологическим данным и в соответствии с расчетом – глина.
Ориентация здания на местности неограниченная.
Высота этажа:
- 1-ый этаж – 3,9 м
- 2-ой – 4,3 м
Строительные конструкции:
Фундаменты сборные железобетонные ленточного типов; стены наружные из силикатного полнотелого кирпича; перегородки кирпичные; перекрытия сборные железобетонные; крыша плоская из ж/б плит с покрытием из рулонного материала.
Здание имеет бескаркасную конструктивную систему из несущих стен с опираним на них сборных ж/б перекрытий. Основные конструктивные элементы несущего остова –несущие стены и плиты перекрытия. Пространственная жесткость достигается заанкериванием перекрытий между собой и в стены, при помощи кладки стен и вертикальной перевязки швов.
Здание предназначено для размещения зала музыкального театра, подсобных, обслуживающих помещений. Вход в здание осуществляется через входной тамбур. Все помещения сообщаются с помощью коридоров и фойе и имеют беспрепятственный подход к лестничным узлам,которые обеспечивают коммуникацию между этажами. Стены узла в целях пожарной безопасности выполнены из несгораемых материалов, устраивается естественное освещение
Участок застройки находится в III-м климатическом районе. Преобладающие ветры зимой – западные, летом–северо-западные. Рельеф участка спокойный с небольшим уклоном на. Участок представляет собой часть застроечной территории и равен 8142,92м2
Здание главным фасадом ориентировано на северо-запад и имеет неограниченную ориентацию. На участке предусмотрены пешеходные дорожки, фонтан и газоны с деревьями.

Площадь участка: А = 90,82*89,66=8142,92 м2
Площадь застройки – 901,24 м2
Коэффициент застройки =площадь застройки/ площадь участка =
= 901,24/8142,92 = 0,111
Площадь озеленения – 4798,8 м2
Коэффициент озеленения = площадь зеленых насаждений / площадь участка = 4798,8/8142,92 = 0,589
Площадь дорожных покрытий – 2177,41 м2
Коэффициент использования территорий = (площадь застройки + площадь дорожных покрытий)/ площадь участка = (901,24+2177,41)/8142,92= 0,378

Содержание
Введение
АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.1 Общая часть
1.2 Конструктивная схема здания
1.3 Объемно- планировочные решения
1.4 Генплан
1.5 Технико- экономические показатели здания
2 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
2.1 Фундаменты
2.2 Стены. Теплотехнический расчет
2.3 Перегородки
2.4 Перекрытия и полы
2.5 Лестница
2.6 Двери
2.7 Крыша.
Таблица 1 - Спецификация сборных ж/б элементов
Таблица 2 - Экспликация полов
Таблица 3 - Спецификация столярных изделий
Список используемой литературы:

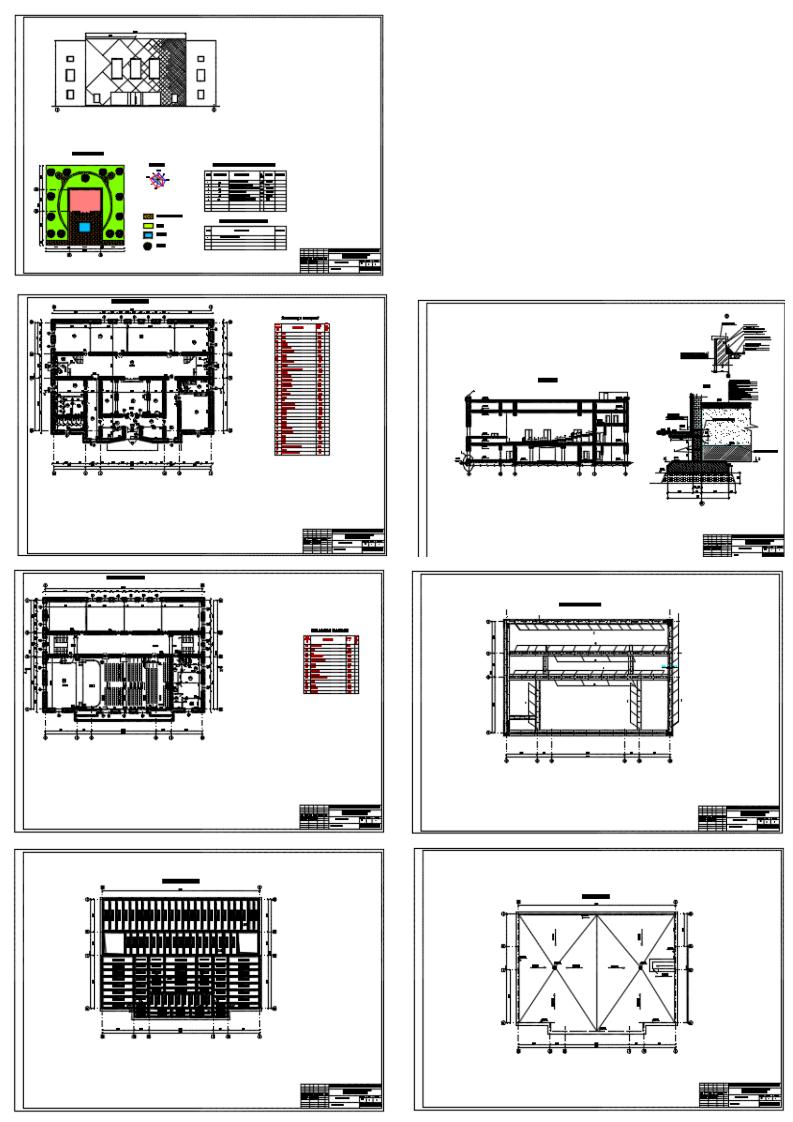

Состав: ПЗ, План 1 этажа, план 2 этажа, разрез, фасад, план фундамента, план перекрытий, план кровли, генеральный план застройки, конструктивные узлы Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:
diplom_ilya.dwg
PZ_AR.docx
