КОМПАС 3D 18

Проектирование общественного здания "Театр"

«Юго-Западный государственный университет»
Кафедра промышленного и гражданского строительства
Курсовая работа на тему: Проектирование общественного здания
По дисциплине " Основы архитектуры и строительных конструкций"
Курск 2013

Проектируемое здание – театр в городе Брянск. Здание предназначено для проведения культурно-зрелищных мероприятий.
- количество зрителей- 612 чел.
- количество работающих в комплексе по штатному расписанию – 50 чел.

Проектируемое здание в плане представляет собой прямоугольник, длинной – 48,75 м. шириной – 33,65 м. размеры в осях 48x30 м. Здание имеет 2этажа. Тип конструктивной схемы - здание с полным каркасом и продольными ригелями. Наружные стены проектируемого здания – панели «сэндвич». Внутренние перегородки сборные железобетонные толщиной 150 мм со слоем штукатурки 2см.

Описание ведётся согласно СП 131.13330.2012. «Строительная климатология ».
Место строительства - г. Брянск.
Температура наружного воздуха °С:
- наиболее холодных суток с обеспеченностью 0,92 -27 °С
- наиболее холодной пятидневки с обеспеченностью 0,92 -24 °С
Количество суток отопительного периода-131. Средняя температура отопительного периода -5,6°С.

Курсовая работа содержит 12 листов формата А 3 графической части, 11 страниц пояснительной записки.

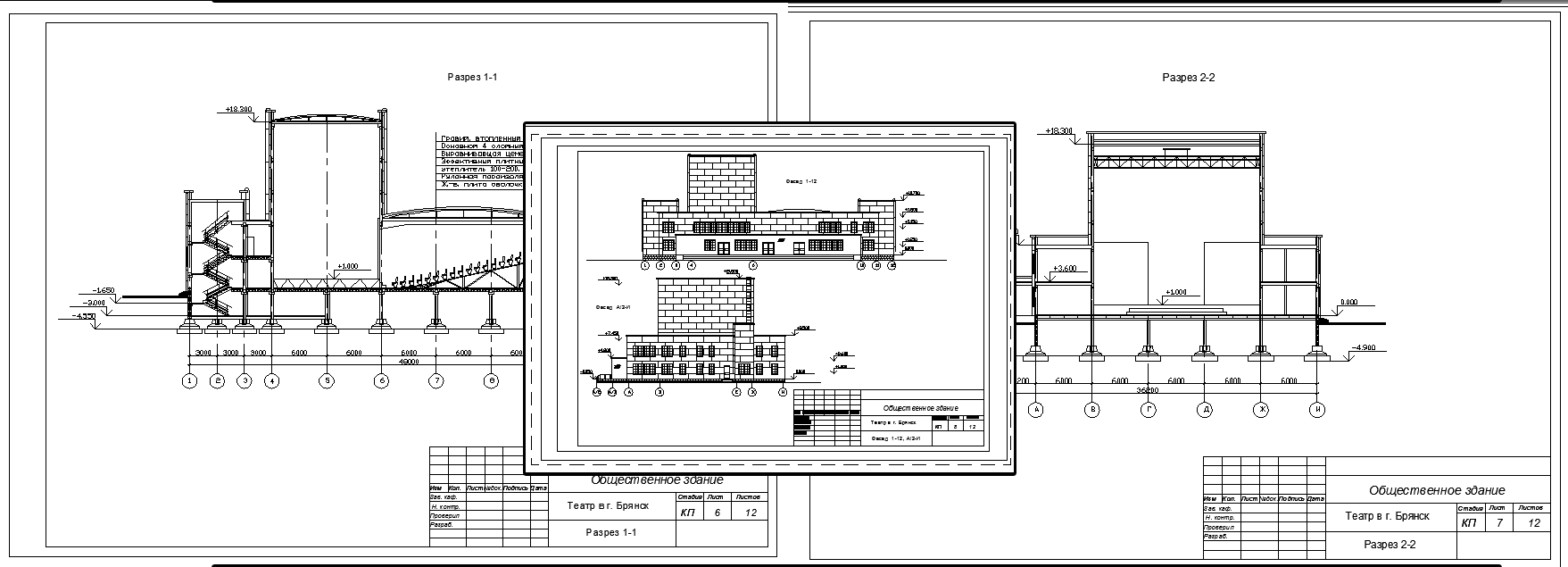

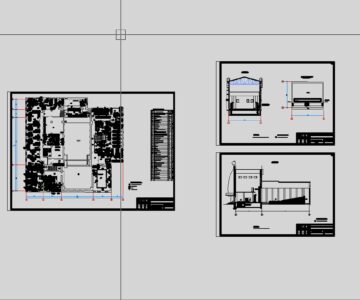

Состав: 1 лист План подвала на отм. - 3.000 2 лист План 1 этажа на отм. 0.000 3 лист План 2 этажа на отм. +3.600 4 лист План профиля зрителя зала 5 лист План зрительного зала 6 лист Разрез 1-1 7 лист Разрез 2-2 8 лист План фундамента 9 лист План перекрытий на отм. +3.600 10 лист Фасад 1-12, А/2-И 11 лист Приложение 1 12 лист Приложение 2 Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Проектирование общественного здания "Театр"

Poyasnitelnaya_zapiska.doc
ТЕАТР.bak
ТЕАТР.dwg
