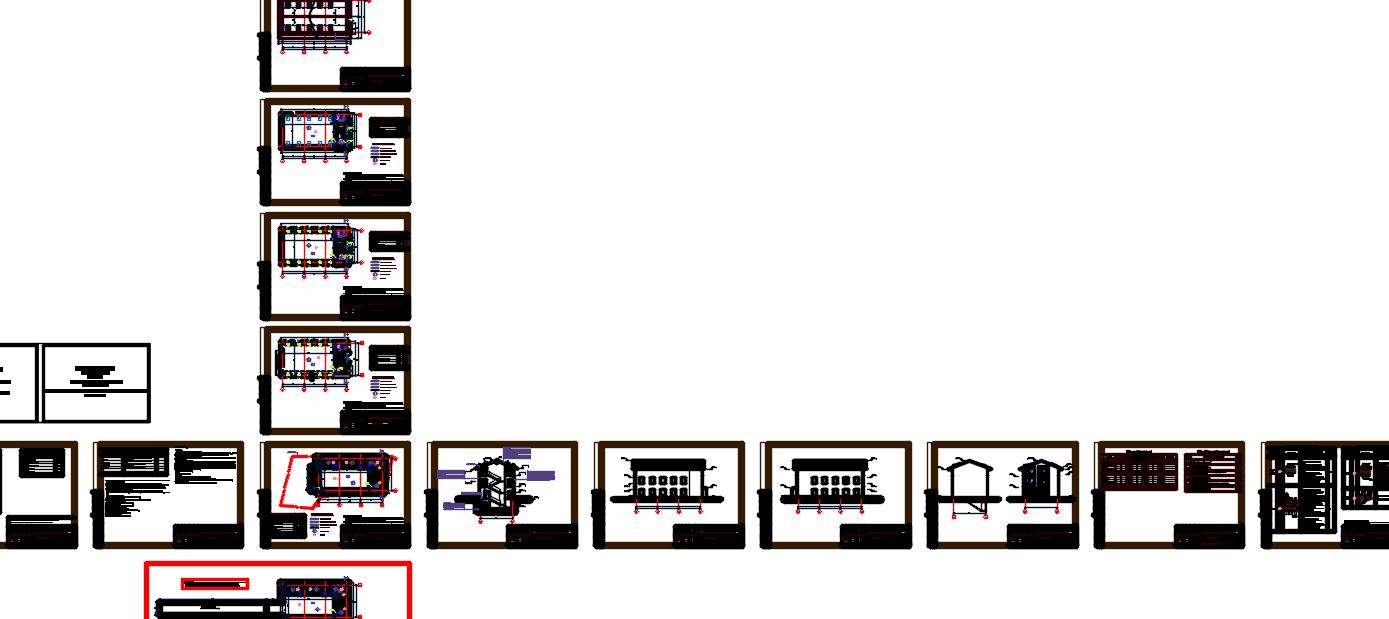

1.1 Данный комплект рабочих чертежей марки АР нежилого здания, расположенного на ул. Ястынская г. Красноярска, разработан на основании задания на проектирование.
1.2 За относительную отметку 0,000 принята отметка уровня чистого пола 1-го этажа проектируемого здания.
1.3 Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, правил и стандартов, действующих на территории Российской Федерации, и обеспечивают безопасную для здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
1.4 Природно-климатические условия строительства:
- расчетная снеговая нагрузка - 180 кгс/м² (СНиП 2.01.07-85* "Нагрузки и воздействия", 1996г, III снеговой район).
- нормативная ветровая нагрузка - 38 кгс/м², тип местности - В (СНиП 2.01.07-85* "Нагрузки и воздействия", 1996г., 3 ветровой район).
- сейсмичность района 6 баллов.
- средняя температура наиболее холодной пятидневки - минус 40°С.
1.5 Объемно-планировочные решения:
1.5.1 Здание имеет цокольный, 1-ый, 2-ой и мансардный этаж, имеет прямоугольную форму.
Размеры в плане (в осях) - 18,0м х 9,0м.
1.5.2 Ориентация здания основным крыльцом на восток.
1.5.3 Высота этажей - 3,3м.
1.6 Условия эксплуатации конструкций внутри здания:
1.6.1. Все этажи здания - отапливаемые;
1.6.2. Относительная влажность воздуха - 65%;
1.6.3. Воздушная среда по отношению к стали - слабо агрессивная.
1.7. Уровень ответственности здания - II.
1.8. Класс функциональной пожарной опасноти Ф5/
1.9. Степень огнестойкости - II.
1.10. Класс конструктивной пожарной опасности С0.
Конструктивные решения:
Стены:
Наружные стены цокольного этажа из блоков ФБС.
Наружные стены этажей выше отм. 0.000 запроектированы из ячеистых бетонных блоков (пенобетон) с y=900 кг/м³ б=400 мм. Кладку стен осуществить с перевязкой швов на специальном клее для ячеистого бетона с толщиной швов 3 мм.
В лестничной клетке стены выполнить из кирпича.
Конструкция лестничной клетки состоит из железобетонных ступеней по стальным косоурам и монолитных железобетонных междуэтажных площадок.
Остекление и наружные двери:
Окна и наружные двери из ПВХ- профилей изготавливаются по чертежам, утвержденным в установленном порядке, ситемы СИАЛ ООО "ДАК". Монтажные швы узлов примыканий витражных блоков к стеновым проемам, к плитам покрытий и перекрытия выполнены по ГОСТ 30971-2002 на основании рис. 1 "Принципиальная схема монтажного шва" типовой инструкции по монтажу. Устройство монтажных швов выполняют одновременно с монтажом витражных блоков. Установку и крепление по контуру проема выполнить согласно п. В.4 ГОСТ 30971-2002. Монтаж должен выполняться специализированной организацией по технологическим документам. Окна - цвет белый, двери - цвет белый.
Внутренние двери - деревянные.
Полы:
Покрытие пола - см. лл. 12-13.
Покрытие:
Кровля выполнена из профилированных стальных листов ГОСТ 24045-94.
Водосток - наружный организованный, стоки направлены в водосточную систему.
Выполнить обмазочную гидроизоляцию битумной мастикой за 2 раза всех вертикальных поверхностей конструкций, соприкасающихся с грунтом.
Отмостка - асфальтобетонная б=30 мм по щебеночному основанию шириной 1,0 м.
