Новое строительство магазина продовольственных товаров

ПГАСА, 2023, кафедра Промышленного и гражданского строительства

Рабочий проект «Строительство продовольственного магазина» разработан согласно:
- задачей на проектирование
– градостроительных условий №, регистрационный номер ЕГЭСБ.

Объект расположен в центральной части с. в сельскохозяйственной территории возле автомагистрали, объект расположен во II климатическом поясе с расчетной температурой -240С, в нормальной зоне влажности.
Класс последствий ответственности объекта – СС1.

Строительство предполагает следующие виды работ:
- рытье траншей под проектные фундаменты;
- устройство ленточных фундаментов из блоков ФБС;
- устройство монолитного пояса;
- кладка стен и перегородок из газоблока;
- монтаж сборного перекрытия из круглопустотных плит перекрытия;
- устройство кровли из профлиста оцинкованного с полимерным покрытием по деревянной стропильной системе;
- обшивка стенок готовыми композитными панелями;
- устройство новых полов;
- монтаж дверей и окон;
- внутренние отделочные работы;
- устройство отмостки, тротуарного покрытия.

Проектом передбачено будівництво продовольчого магазину з приміщеннями торговох залів, складу, коридору, котельні, сан.вузлу, приміщень для персоналу, для зберігання тари, для пакувальних матеріалів, для зберігання інвентаря.
Об’єкт розміщений в центральній частині с. в сельбішній території біля автомагістралі, об’єкт розташований в II кліматичному поясі з розрахунковою температурою -24С, в нормальній зоні вологості.Клімат помірно-континентальний, і характеризується порівняно малосніжною зимою, тривалим теплим літом, середньорічна температура + 10,1 оС.
Природно-кліматичні умови території будівництва відносяться до ІI кліматичного району і характеризуються такими даними:
• Температура найхолоднішою п'ятиденки - (-) 24 ° С.
• Глибина промерзання грунтів - 0,9 м.
• Нормативна снігове навантаження - 1350 Па.
• Розрахунковий вітрової натиск - 480 Па.
• Панує напрям вітру в теплий період року - південно-східне,
в холодний період року - північно-західне.
Клас наслідків відповідальності об’єкту – СС1.
Об'ємно-планувальні рішення.

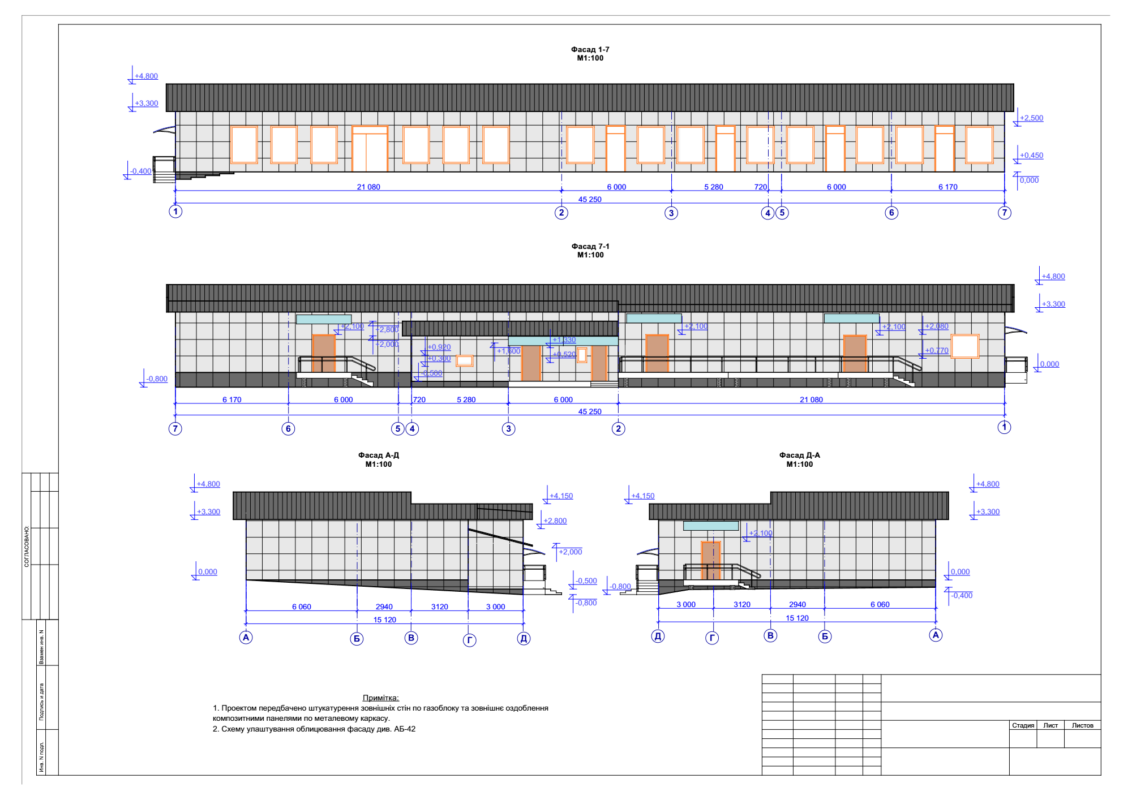

Проектована будівля одноповерхова, прямокутна, з розмірами в плані 15,12х45,25м. Висота приміщень від підлоги до стелі - 3,10м.
Планування приміщень продиктовано технологічними вимогами і включає в себе розміщення залів, складу, котельної, приміщення для персоналу, підсобних та санітарно-технічних приміщень.
Планувальні та протипожежні рішення виконані відповідно до чинних норм та правил і передбачають заходи, що забезпечують вибухо-пожежну і пожежну безпеку при експлуатації.

Конструктивні рішення.
Поверховість – одноповерхова будівля.
Фундаменти – стрічкові з блоків ФБС.
Зовнішні та внутрішні несучі стіни – газобетонні блоки, товщиною 400мм.
Перегородки та внутрішні стіни – газобетонні блоки, товщиною 100мм, 200мм, 300мм.
Перекриття – сбірні залізобетонні плити перекриття.
Покрівля – профлист оцинкований з полімерним покриттям.
Підлоги – бетонні з покриттям керамічною плиткою та лінолеумом.
Заповнення віконних прорізів – алюмінієві та металопластикові вікна зі склопакетами індивідуального виготовлення.
Заповнення дверних прорізів – металеві блоки з утепленням, алюмінієві та металопластикові блоки індивідуального виготовлення, двері з МДФ (згідно каталогу) і сертифіковані протипожежні двері з мінімальною межею вогнестійкості EI60 (див. розділ АБ, лист специфікації заповнення прорізів).
Будівництво передбачає наступні види робіт:
- риття траншей під проектні фундаменти;
- улаштування стрічкових фундаментів з блоків ФБС;
- улаштування монолітного поясу;
- муруваненя стін;
- монтаж сбірного перекриття;
- улаштування металевої покрівлі по дерев’яній кроквяній системі;
- улаштування нових підлог;
- монтаж дверей та вікон;
- внутрішні оздоблювальні роботи;
- улаштування вимощення, тротуарного покриття.
