Магазин продовольственных и непродовольственных товаров. Раздел АС

Магазин продовольственных и непродовольственных товаров чертежи марки АС
Территориальное расположение: центральный федеральный округ. Стадия Р. расположен в умеренной климатической зоне. Средняя температура июля составляет +18,2 °C, января −9,6 °C. Среднегодовое количество осадков — 584 мм.
Этажность – 2 этажа, есть чердак и подвал. Высота в верхней точке кровли 12,44м. По крыше установлено ограждение. Фундаменты укладыывются на песчаную подготовку.
На чертежах содержатся чертежи архитектурные с проработкой каждого этжа и сведения о перечне исполнительной документации, фасады, разрезы, спецификации элементов, спецификации заполнения дверных проемов, оконных проемов, планы перемычек и спецификации
Площадь каждого каждого этажа 335,5м2. Итоговая площадь порядка 1342м2. Высота этажа 3,4м

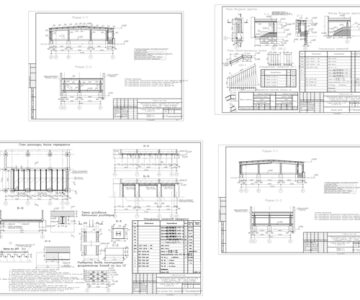

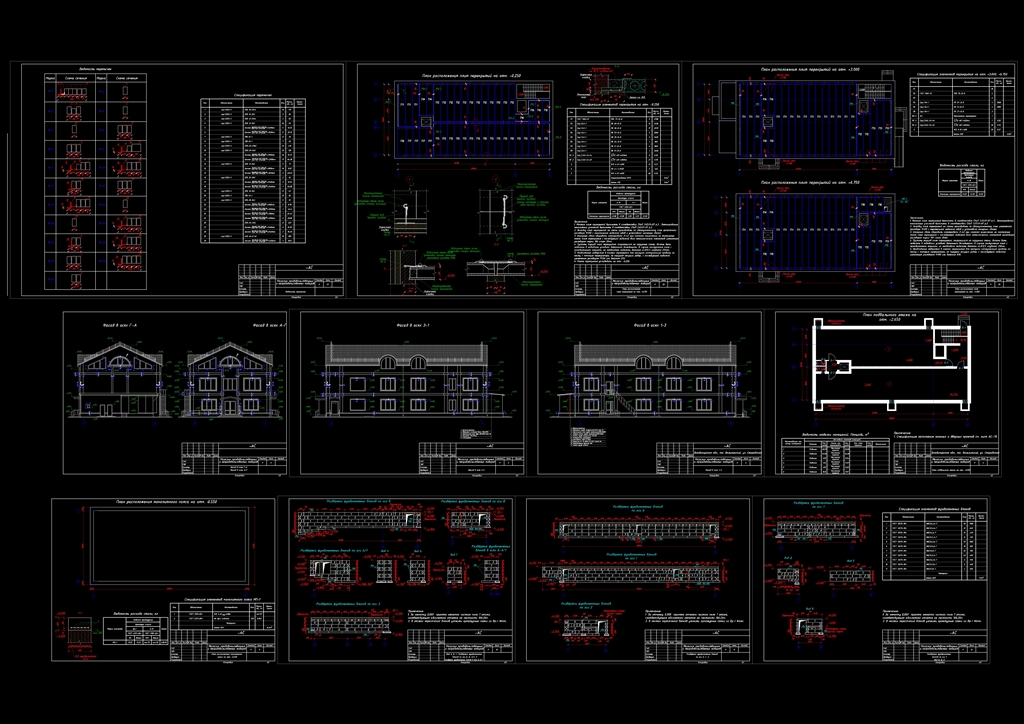

Состав графической части 39 листов:
1. Общие данные
2-4. Фасады в осях
5. План подвального этажа
6. Кладочный план
7-8 Планы расположения фундаментных плит и блоков
9 план расположения монолитного пояса
10-12 Виды и развертки
13 План полов подвального этажа
14-15 Разрезы
16-18 Планы1,2, этажа, чердака
19 Спецификация заполнения дверных и оконных проемов
20-22 Кладочные планы
23 Разрез 1-1
24-26 Планы полов
27 Ведомость перемычек
28-29 планы плит перекрытий
30 схема расположения монолитного перекрытия
31 Конструкция лестничной клетки
32 план кровли
33 план монолитного ж/б пояса
34 -35 стропильные системы кровли
36 Спецификация на стропильную систему
37 Ограждение
38 Лестницы
39 Узлы 1,2,3
