Общежитие на 300 мест в городе Астана

Исходные данные.

Дипломный проект на тему: «Общежитие на 300 мест в городе Астана» выполнен в соответствии с заданием выданным АКСиМ.
Район строительства – город Астана.
Средняя температура наиболее холодной пятидневки (III температурная зона): tсхп = -35°С
Средняя температура наиболее холодных суток (по СНиП 2.04-01-2001) : tсхс = -39°С
Грунты – суглинки
Уровень грунтовых вод – 1000 см
Нормативная глубина промерзания грунтов по СНиП РК 2.01.01-2001 – 900 см
Снеговая нагрузка по СНиП 2.01.07-85 – 150 кгс/м2
Скоростной напор ветра – 70 кгс/м2
Сейсмичность района строительства 6 баллов.
Степень долговечности – II.
Степень огнестойкости – II.

Объёмно-планировочное решение здания.
Проектируемое здание имеет сложную форму в плане с размерами в осях 18,4×26,4м.
Здание 10-ти этажное. Высота 34,2м, высота этажа 3,2м.
В состав проектируемого здания входят трёхкомнатные и четырёхкомнатные квартиры.

Содержание:
Введение……………………………………………………………………………………
I. Архитектурная часть………………………………………………………………………
• Исходные данные……………………………………………………………………..
• Генплан………………………………………………………………………………..
• Объёмно-планировочное решение здания…………………………………………..
• Конструктивное решение здания……………………………………………………...
• Теплотехнический расчет наружной стены здания…………………………….……
• Теплотехнический расчет покрытия здания…………………………………………
• Определение глубины заложения фундаментов……………………………………..
• Спецификация заполнения оконных и дверных проёмов…………………………..
• Экспликация полов…………………………………………………………………….
• Отделка здания ………………………………………………………………………..
• Инженерное оборудование……………………………………………………………
• Мероприятия по защите несущих конструкций здания от коррозии………………
• Антисейсмические мероприятия ……………………………………………………...
• Противопожарные мероприятия ……………………………………………………….
• Охрана окружающей среды…………………………………………………………..
II. Расчетно-конструктивная часть…………………………………………………………..
• Сбор нагрузки на 1м2 покрытия………………………………………………………
• Сбор нагрузки на 1м2 чердачного перекрытия……………………………………….
• Сбор нагрузки на 1м2 перекрытия…………………………………………………….
• Расчет колонны среднего ряда………………………………………………………..
• Расчет и конструирование лестничного марша плитной конструкции……………………………………………………………………………
III. Организационно технологическая часть…………………………………………………
• Ведомость подсчета объёмов работ………………………………………………….
• Ведомость подсчета трудоёмкости и машинного времени…………………………
• Ведомость потребности в машинах, механизмах, изделиях, и конструкциях…….
• Подбор монтажного крана…………………………………………………………….
• Определение потребности в транспортных средствах………………………………
• Земляные работы……………………………………………………………………….
• Каменные работы………….…………………………………………………………..
• Заполнение оконных и дверных проёмов……………………………………………..
• Штукатурные работы………………………………………………………………….
• Левкас…………………………………………………………………………………..
• Облицовочные работы………………………………………………………………..
• Устройство полов………………………………………………………………………
• Обоснование решений принятых при проектировании стройгенплана…………….
• Ведомость расчета площадей складских площадок открытого типа……………….
• Ведомость расчета площадей временных зданий административно-бытового назначения………………………………………………………………………………
• Ведомость расчета площадей зданий производственного назначения……………...
• Расчет потребности в воде……………………………………………………………..
• Расчет потребности в электроэнергии………………………………………………...
• Мероприятия по технике безопасности и противопожарной технике………………

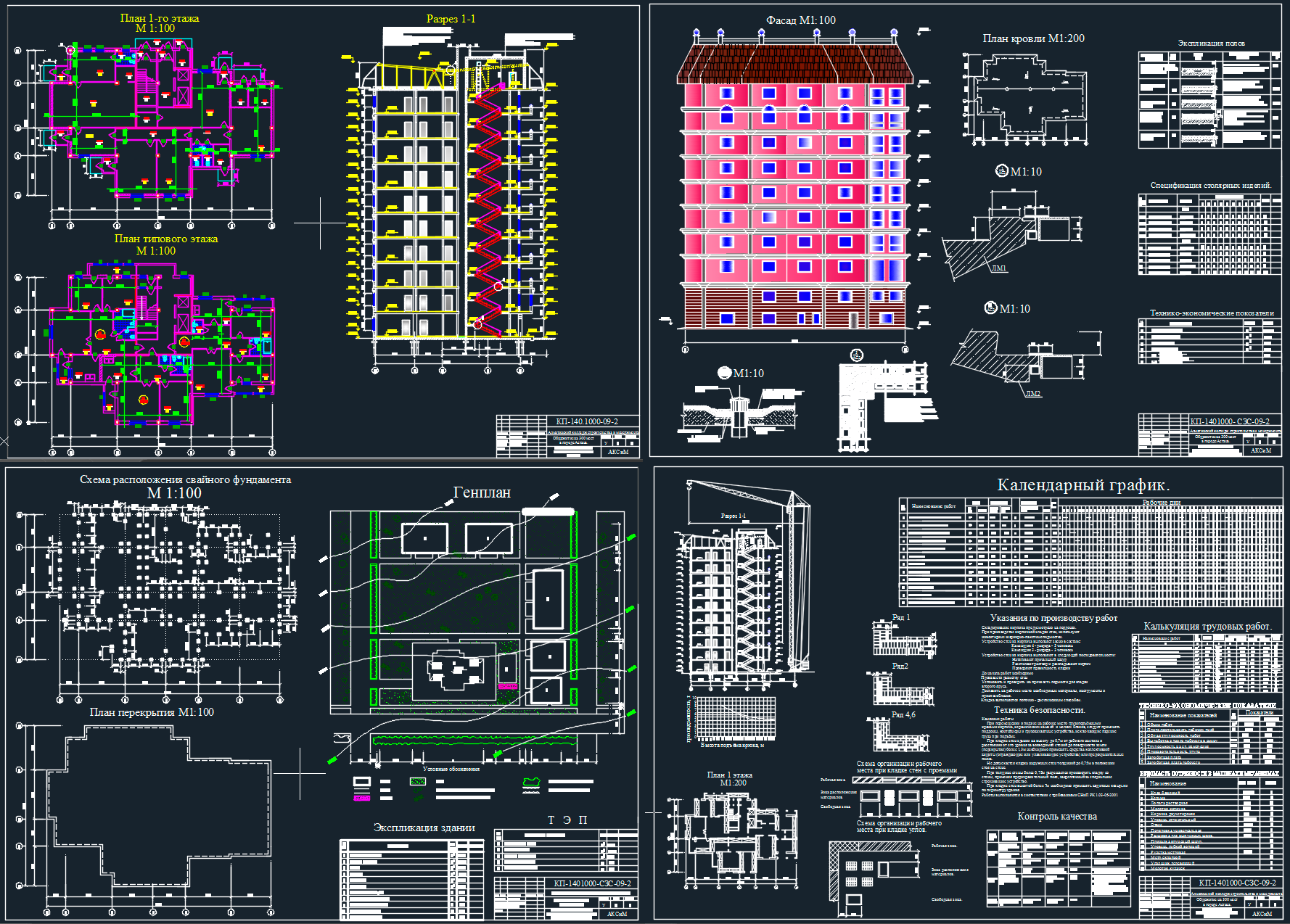

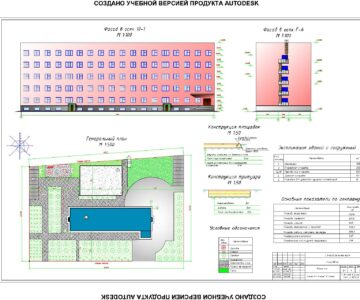

Состав: Фасад, план кровли, узлы, спецификация столярных изделии, ТЭП, экспликация столярных изделии, План первого этажа М 1:100 план типового этажа М 1:100 Разрез 1-1, Схема расположения свайного фундамента, схема плит перекрытия. Генплан. экспликация здании, Календарный график. Калькуляция трудовых затрат. контроль качества, Календарный план график завоза и расхода материалов график движения рабочих и мех-в, Стройгенплан. Экспликация здании и сооружении. ТЭП стройгенплана. ПЗ Язык документа

Софт: AutoCAD 2007

Файлы:
Архитектура.dwg
Диплом(исправленный).doc
