Общежитие на 50 мест с размерами в осях 30,0х12,0 м

Здание двухэтажное, с размерами в осях 30.0 х 12.0 м, высотой от уровня планировочной отметки земли до максимальной точки 11 м. Высота помещения в чистоте 3.0 м.
В здании запроектированы помещения: жилые комнаты с санзулами, инвентарные, тренажёрный зал, кладовые, санузлы для персонала, лестничная клетка, тамбуры и коридоры. Общая площадь составляет 592.09 м².
За условную отметку 0.000 принят уровень пола.
Здание бескаркасное, основным несущим элементом, обеспечивающим пространственную жесткость, являются наружные стены, перекрытия и покрытия.
Фундаменты - ленточные монолитные. Основное рабочее армирование фундаментов - арматура АIII ⌀12 мм, поперечное армирование - распределительная арматура АIII ⌀6 мм. Материал фундаментов - бетон В25. Основанием под фундаменты служит щебеночная подготовка толщ. 100 мм. Высота надземной части - 600 мм, подземной - 600 мм. Ширина подушки фундамента - 750 мм.

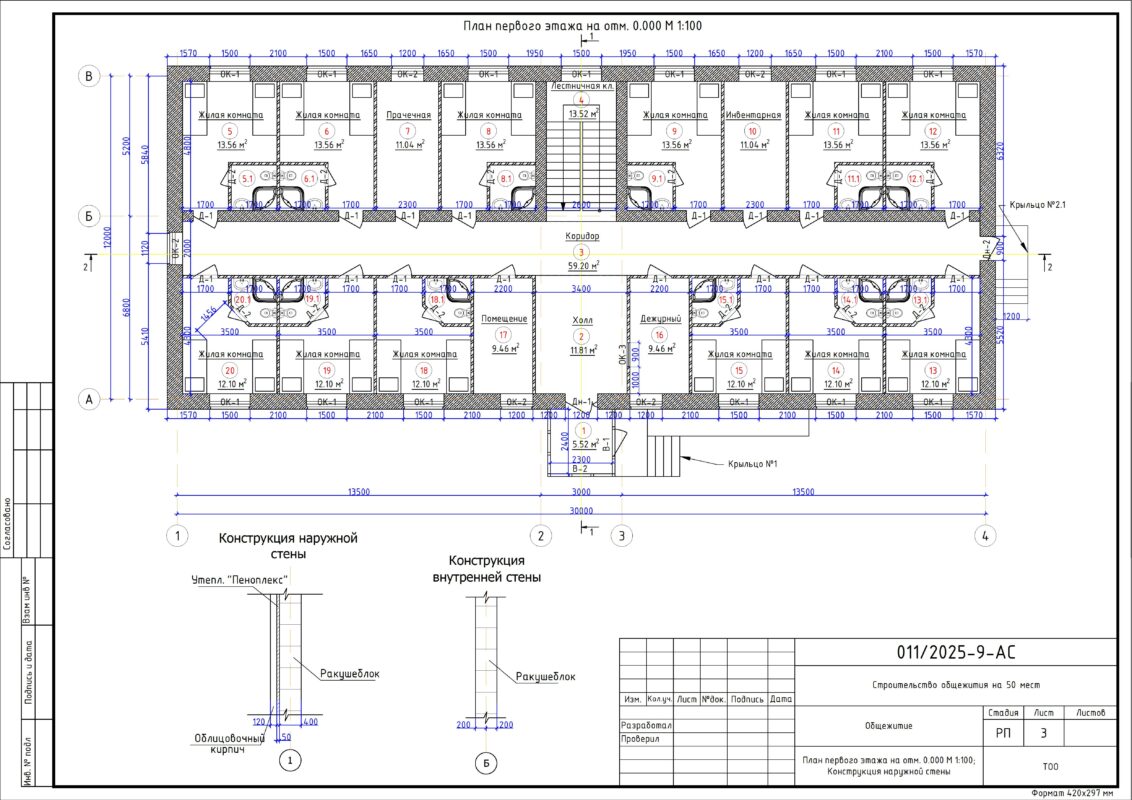

Наружные несущие стены выполнены из ракушеблоков в два блока толщиной 380 мм на растворе с утеплением из ЭППС "Пеноплекс" толщиной 50 мм, с облицовкой из силикатного кирпича на ц/п растворе тощиной 120 мм . Кладку наружных стен вести с армированием сеткой ячейкой 50х50 из проволоки Вр-I ∅3 мм. через 2 ряда кладки ракушеблоков.
Перегородки выполнены из силикатного кирпича толщиной 120 мм, армированные через 4 ряда кладочной сеткой. Под перегородки выполнить подготовку из цементно-песчаной смеси толщиной 100 мм.
Перекрытие - из железобетонных плит ПК, связанные между собой анкерами из ∅10 АI.
Перемычки - сборные железобетонные перемычки над окнами и дверьми набраны из брусковых перемычек, а также уголком 125х125х9 мм для облицовочного кирпича. Проём возле лестничной площадки перекрывается прогоном из трех балок ПРГ 32.1,4-4АШ. Прогон опирается на опорные подушки ОП 4.4-Т с двух сторон.
Окна - ПВХ, из двухкамерного стеклопакета.
Двери внутренние - из ПВХ, наружные- металлические с утеплителем.
Витражи - индивидуального изготовления из алюминиевых профилей; заполнение створок: верхних и боковых - глухим стеклопакетом. Дверь- из алюминиевых профилей с заполнением верхней створки стеклопакетом, нижней створки - сэндвич-панелями. Стекла - с пониженной светопропускаемостью (тонированные).
Внутренняя отделка помещений - согласно "Ведомости отделки" (см. на листе АС-23) принято: облицовка керамической плиткой в санузлах, а также улучшенная окраска водоэмульсионными красками в остальных помещениях.
Полы предусмотрены из керамических плиток и ламината. (см. лист АС-22).

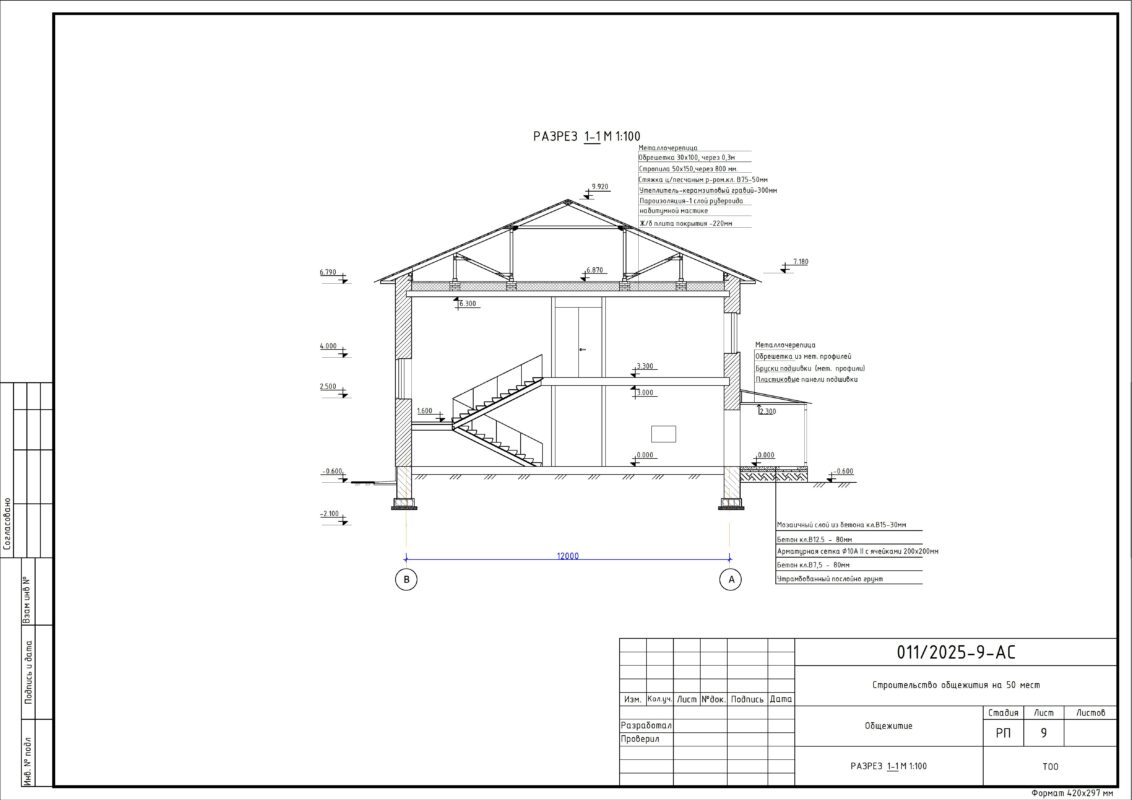

Лестничный марш выполяется по стальным косоурам из двутавра №18. Лестничная площадка выполнена из жб плиты, ступени железобетонные.
Наружная отделка здания выполнена из силикатного кирпича.
Цоколь облицовывается керамогранитной плиткой цвета RAL 7006 "Бежево-серый".
По периметру здания устраивается бетонная отмостка шириной 1000 мм, толщиной 100 мм из бетона кл. В15 с уклоном 0,03 по щебеночной подготовке.
Кровля четырехскатная вальмовая, по стропильной деревянной системе с покрытием из металлочерепицы цвета RAL 6005 "Зелёный мох".
На кровле предусмотрены слуховые окна в количестве 4х штук.
Со второго этажа предусмотрена эвакуационная лестница из швеллеров №16. Ступени из просечно-вытяжного листа.
