Проект здания 2-этажного магазина из шлакоблока

Здание 2-этажного магазина каркасное, прямоугольное в плане 17,9х15,4 (в осях). Зона влажности нормальная, условия эксплуатации ограждающих конструкций Б. Общая высота от уровня земли до верхней отметки кровли 8,32м. Здание предназначено для реализации продуктов питания. Фундаменты - свайные (сечением 300х300, длинна 3м). Наружные стены из шлакоблока М100 с утеплителем - теплоизоляционными плитами П30 "URSA" толщиной 120мм, внутренние перегородки из кирпича. Межэтажные перекрытия и покрытие - железобетонные плиты, кровельный утеплитель представлен в виде жестких минераловатных плит толщиной 200мм. Внутренняя лестница - из ж/б ступеней по металлическим косоурам.

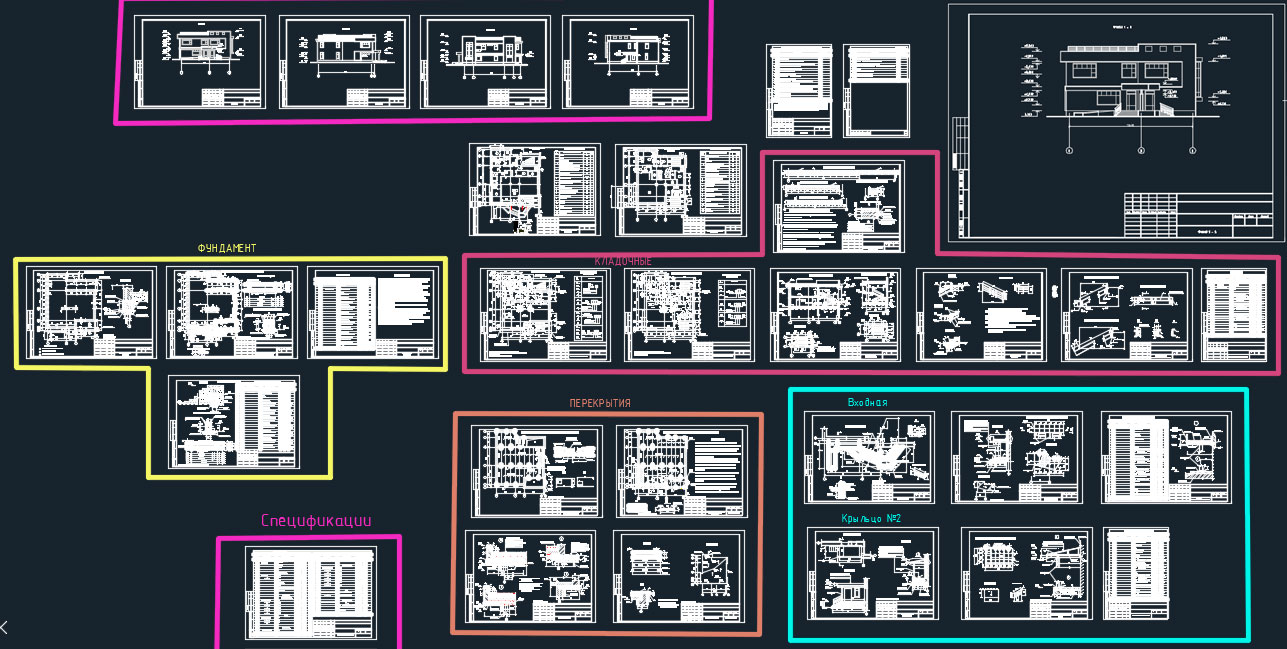

Состав: Разработка свайных фундаментов, фасады, кладочные чертежи, разрезы, узлы, разработка лестницы, схемы расположения элементов покрытия и перекрытия, разработка входных групп, спецификации Язык документа

Софт: AutoCAD 2007
