Конкурс асов 3D-моделирования

Проект здания суда общей юрисдикции в городе Екатеринбург

ТюмГАСУ
Кафедра строительных конструкций
Тема "Общественные здания"

Проектируемое здание суда на 50 судей предназначено для проведения судебных заседаний по уголовным и гражданским делам, а также паркинга для легковых автомобилей среднего класса. Здание размерами в плане 69х45м состоит из 4 надземных этажей и одного подвального этажа. На первом этаже располагаются помещения для административной практики, на втором - залы суда для уголовных дел и помещения судей, на третьем – залы суда для гражданских и административных дел с помещениями судей, на четвертом – конференц зал, архив дел, помещение психологической разгрузки и кабинеты руководства суда. В подвальном этаже расположен паркинг на 39 машино-место.
Оглавление 2
Введение 3
1. Архитектурно-планировочные решения 4
1.1. Состав помещений 4
1.2. Технико-экономические показатели 4
2. Конструктивные решения 6
2.1. Конструктивная система и схема 6
2.2. Конструирование ограждающих конструкций 6
2.3. Внутренние перегородки 10
2.4. Конструирование перекрытий 11
2.5. Конструирование кровли 11
2.6. Окна, витражи, двери 12
3. Инженерное обеспечение 12
3.1. Отопление и вентиляция 12
3.2. Водоснабжение и водоотведение 12
3.3. Электрообеспечение 13
3.4. Мусороудаление 13
3.5. Система пожаротушения 13
Список литературы 14

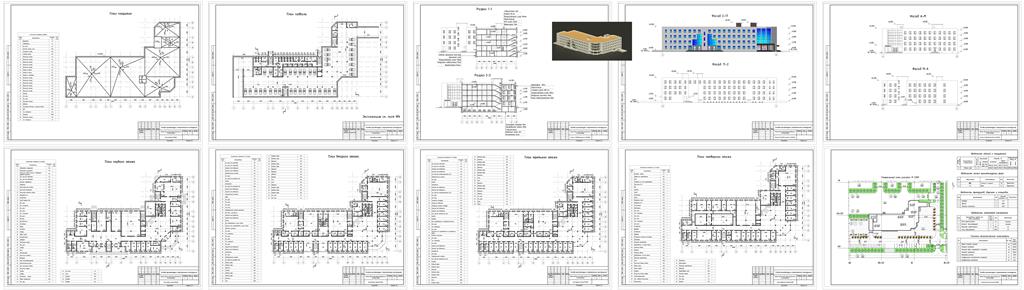

Состав: 3д модель ревит, ген план, планы этажей, фасады, разрезы, кровля, экспликации Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Строительство / Проекты домов / Здания социально-бытового назначения / Проект здания суда общей юрисдикции в городе Екатеринбург

Здание суда\Пояснит
Здание суда\Здание суда.dwg
Здание суда\Здание суда
Здание суда\1.png
Здание суда\2.png
Здание суда
