КОМПАС 3D 18

Проектирование 3-х этажной гостиницы

Академия строительства и архитектуры Донского государственного технического университета
Кафедра архитектуры
Курсовой проект по дисциплине "Общественные здания"
На тему: "Гостиница со встроенным рестораном на 52 места 3 этажа"
Ростов-на-Дону, 2016

Задание состояло в эскизном проекте гостиницы, рассчитанной на принятие не менее 50 человек, доступной маломобильным группам населения, включающей помещения обслуживания посетителей.

Гостиница согласно проекту будет располагаться на ул. Красноармейская в г. Ростове-на-Дону. Количество этажей – 3. Классификация двухзвёздочная. Гостиница рассчитана на приём 52 человек, а так же на приём посетителей ресторана, который располагается на первом этаже и функционирует автономно от остального здания.
Первый этаж здания делится на три функциональных блока: блок обслуживающего и управленческого персонала гостиницы, блок обслуживающего персонала ресторана, блок приёма гостей. На 2 и 3 этажах располагаются номера гостей и помещения обслуживания номеров.

Состав:
1. План 1-го этажа
2. План 2-го этажа
3. План 3-го этажа
4. План кровли
5. Фасады
6. Разрез 1-1
7. Генплан
8. Пояснительная записка

Здание имеет П-образную форму, выступающие части фасада целиком остеклены. Кровля плоская с внутренним водоотводом.
Общая площадь – 2370 м2
Жилая площадь – 744 м2
Площадь застройки – 788 м²
Строительный объем:
Надземный – 8865 м3
Подземный – 709 м3

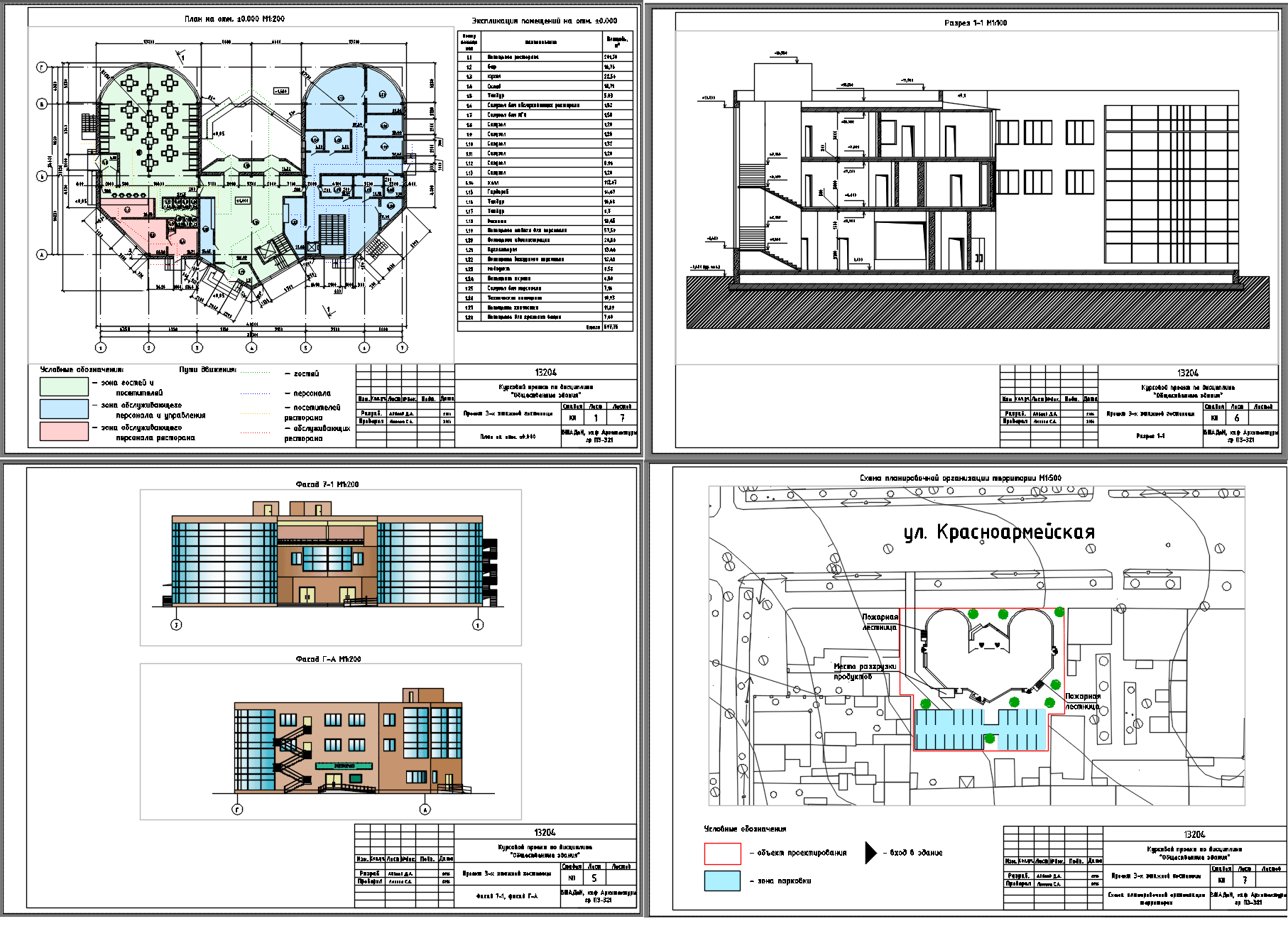

Чертежи в файле представлены в пространстве листа

Состав: План 1-го этажа, План 2-го этажа, План 3-го этажа, План кровли, Фасады, Разрез 1-1, Генплан, Пояснительная записка Язык документа

Софт: AutoCAD 2004

Файлы:
Гостиница\Гостиница.dwg
Гостиница\ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.doc
Гостиница
