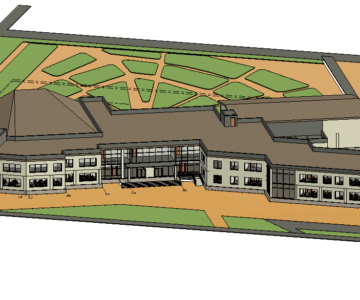

Проект Строительство школы г. Актау. Вместимость школы 580 учащихся. Назначение школы - обучение учащихся, с целью получения ими полного среднего образования на основе 11-летнего общеобразовательного цикла.
Наполняемость класса - по нормативным правилам на 1 обучающегося 2,5 м2/.

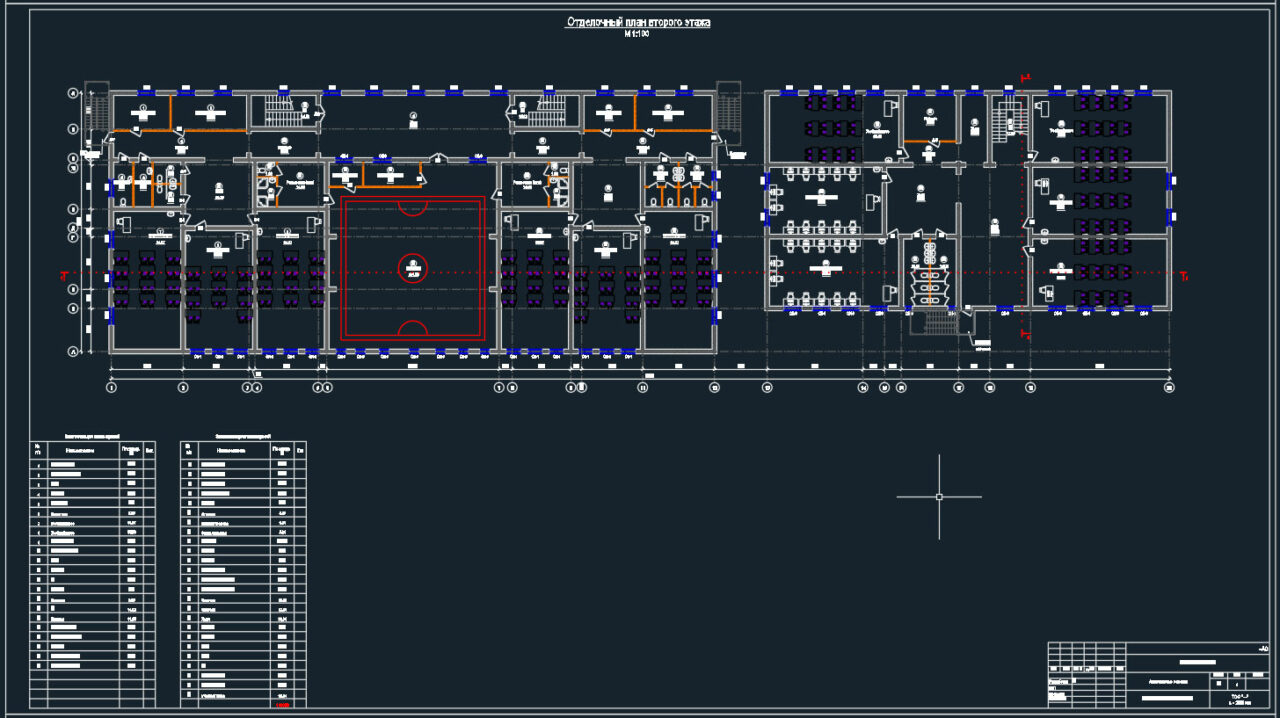

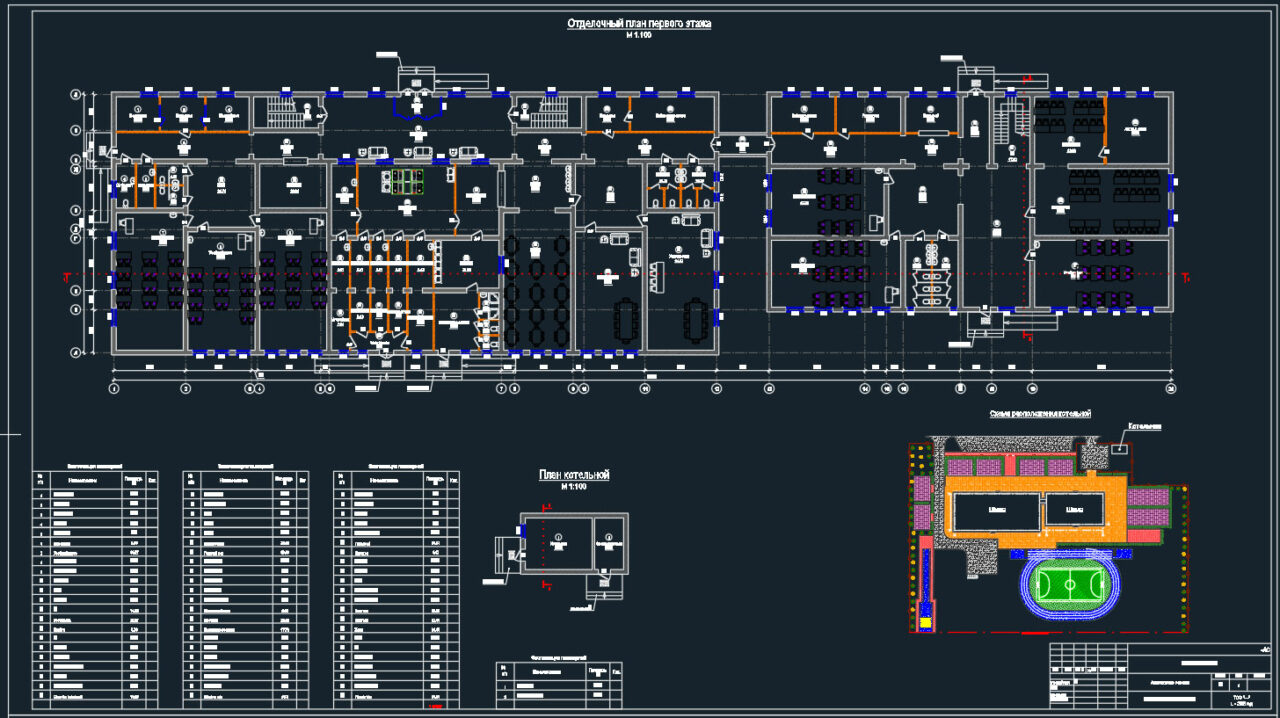

Здание школы - 3х этажное здание, по своему назначению подразделяется на следующие функциональные группы:
- учебные помещения общеобразовательного цикла;
- учебно-спортивные с помещениями вспомогательного назначения;
- актовый зал с помещениями кружковой работы и эстетического воспитания;
- помещения обслуживающего назначения: столовая, медицинские помещения, административно-хозяйственные помещения;
Учебные помещения включают рабочую зону (размещение учебных столов учащихся), рабочую зону учителя, дополнительное пространство для размещения учебно-наглядных пособии. Учебные места, в зависимости от назначения помещений, оборудованы системами подачи воды, электроэнергии, канализации.
Столовая школы запроектирована работающей на сырье, предназначена для обеспечения горячего завтрака и обеда учащихся. Для оснащения столовой принято современное технологическое оборудование, в том числе тепловое, работающее на электричестве.Планировка помещений выполнена в соответствии с технологическими требованиями по загрузке, временным хранением, механической и тепловой переработке продуктов до получения готовой пищи. Выдача готовой пищи осуществляется через раздаточную линию. Столовая не имеет вредных выбросов в атмосферу.
В соответствии со СП РК 2.04-01-2017 "Строительная климатология" район строительства расположен в IVГ климатическом подрайоне. Температура воздуха наиболее холодной пятидневки (- 17оС). Для всех сооружений в соответствии со НТП РК 01-01-3.1 (4.1)-2017 "Нагрузки и воздействия на здания" приняты следующие характеристики по нагрузкам:
нормативная снеговая нагрузка - 0,5 кПа (50 кг/м2),
нормативное значение ветрового давления - 0,48 кПа (48 кг/м2),
нормативная глубина промерзания грунта - 80 см,
сейсмичность района строительства - 6 баллов. Территория г. Актау расположена в пределах плато Южный Мангышлак, на котором не проявляются тектонические явления и поэтому не является сейсмоактивной.

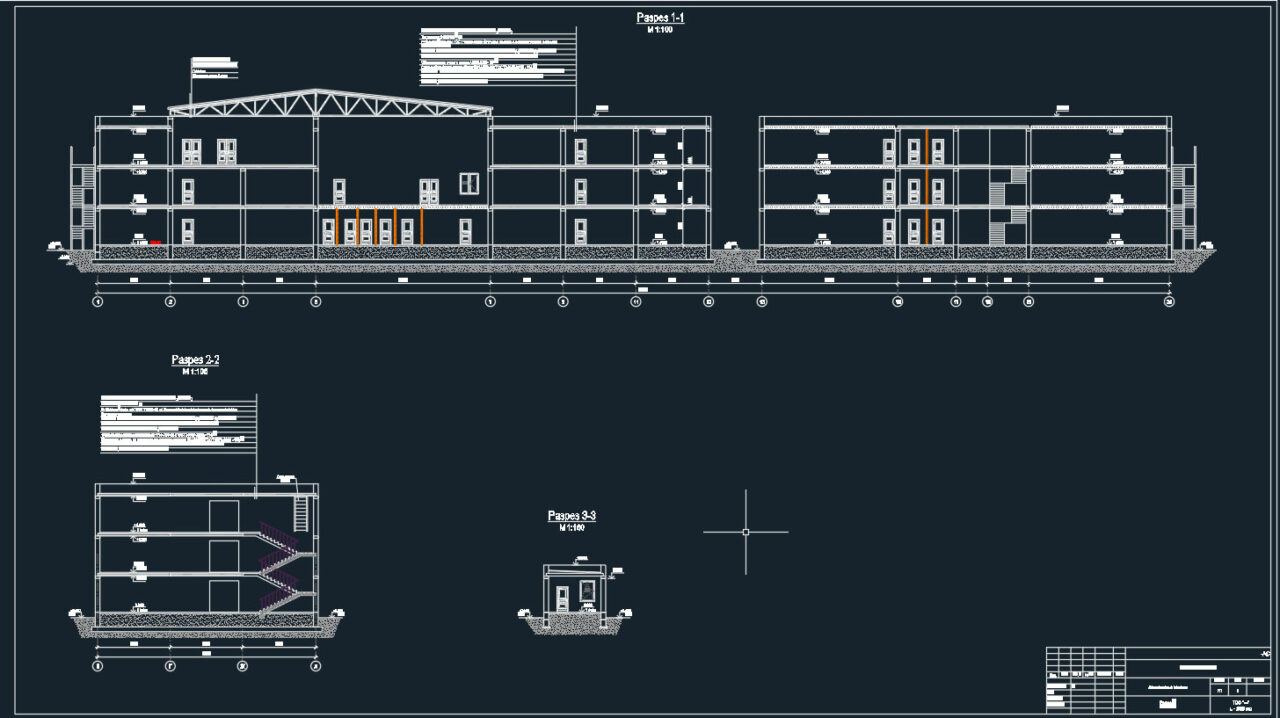

Высота 1-3 этажа от пола до потолка - 3,0 м.
За относительную отметку ±0.000 принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке 324.10.
Все этажи композиционно и технологически объединены между собой по вертикали лестничной клеткой тип Л1.
Количество надземных этажей - 3
Уровень ответственности здания (сооружения) - II (технически несложный);
Класс конструктивной пожарной опасности здания - С0;
Класс функциональной пожарной опасности здания - Ф4.1;
Класс пожарной опасности строительных конструкций - К0;
Степень огнестойкости здания - II;
Защита от шума в помещениях обеспечивается применением ограждающих конструкций с требуемой звукоизоляцией. Наружные стены толщиной 390 мм из пиленого известняка по ГОСТ 4001-2013 на цементно-песчаном растворе марки М50, c наружным утеплением из минеральной ваты на синтетическом связующем сγ=300 кг/м³ (ГОСТ 9573-2012) толщиной 100 мм и с последующей облицовкой из декоративной штукатурки. Проектом предусмотрены следующие противопожарные мероприятия, а именно основные несущие конструкции выполнены из негорючего материала.
Фундаменты монолитные железобетонные высотой 400 мм из бетона С20/25, F100, W4 на сульфатастойком портландцементе. Под фундаментом выполнена подготовка из щебня толщиной 100 мм, пропитанного битумом до полного его насыщения. Также под фундаментом требуется уплотнение грунта. Горизонтальная гидроизоляция стен подвала выполнена из слоя цементного раствора М100, состава 1:2 на сульфатостойком портландцементе. Боковые поверхности бетонных конструкций, соприкасающихся с грунтом, обмазать горячим битумом БН-III за 2 раза по огрунтованной поверхности из 40 % раствора битума в керосине. Обратную засыпку пазух фундаментов и подсыпку выполняется местным грунтом с послойным уплотнением.
Перегородки толщиной 100 мм выполнены из газоблоков ГОСТ 6133-99 на растворе марки 50. Перегородки армировать сеткой 5ВрI-75/5ВрI-100 через три ряда кладки.
Перегородки здания не доводить до конструкций перекрытия и покрытия на 20-30 мм во избежание передачи нагрузок на конструкцию перегородки. Зазоры заполнить пароизолом или другим упругим материалом.
Перекрытия и покрытия из сборных железобетонных многопустотных плит по ГОСТ 9561-2016. Покрытие спортзала выполнить из металлической фермы, выполненной из уголков металлических.
Перемычки сборные железобетонные по серии 1.038.1-1 вып. 5.
Крыша здания – плоская с внутренним организованным водостоком. Утепление производиться путем укладки утеплителя по покрытию - плиты мин.ватные на синтетическом вяжущем марки ПМ-50(НГ) ГОСТ 9573-2012 толщиной 150 мм с последующей цементно-песчаной стяжкой толщиной 30 мм по сетке.
Бетонную подготовку под полы выполнить из бетона на сульфатостойком портландцементе, согласно экспликации полов после прокладки всех коммуникаций, устройства фундаментов.
Окна - ПВХ. Двухкамерный стеклопакет, состоящий из трех листовых стекол толщиной по 4 мм марки M1, ширина дистанционных рамок по 12 мм, межстекольное пространство заполнено воздухом. Окна выполнить согласно ГОСТ 30674-99 с обязательным выполнением п.5.8.4 "В изделиях рекомендуется применять регулируемые петли, приборы для поворотно-откидного открывания, обеспечивающие щелевое проветривание, а также проветривание с регулируемым углом открывания, с использованием предохранителей от случайного открывания (в том числе при положении приборов в режиме проветривания)".
Двери наружные - металлические; двери внутренние - деревянные.
Ограждения лестниц, балкон, выполнить по ГОСТ 25772-83.
По периметру здания устраивается отмостка асфальтобетонная шириной 1500 мм из асфальтобетона по щебеночной подготовке пропитанной битумом.
Согласно СП РК 3.06-101-2012 "Проектирование зданий и сооружений с учетом доступности для маломобильных групп населения" вход оснащен пандусами для маломобильных групп населения.
Металлоконструкции поставлять на строительную площадку в огрунтованном виде, после монтажа обработать составом "Казантикор-У" ТУ3510 РК 19594195 ТОО-05-2004.
При производстве работ в зимнее время руководствоваться требованиями соответствующих разделов Строительных норм и правил (СНиП) и специальных инструкций.
Монтаж конструкций производить в соответствии с проектом производства работ и учетом указаний СНИП 3.03.01-87.
В процессе производства строительно-монтажных работ должны соблюдаться правила техники безопасности согласно требований СНиП 12.03-99 "Безопасность труда в строительстве".
