Рабочий проект навеса со сценой и амфитеатром на 300 зрителей

Проект благоустройства парка с установкой навеса над сценой и амфитеатром на 300 зрителей.

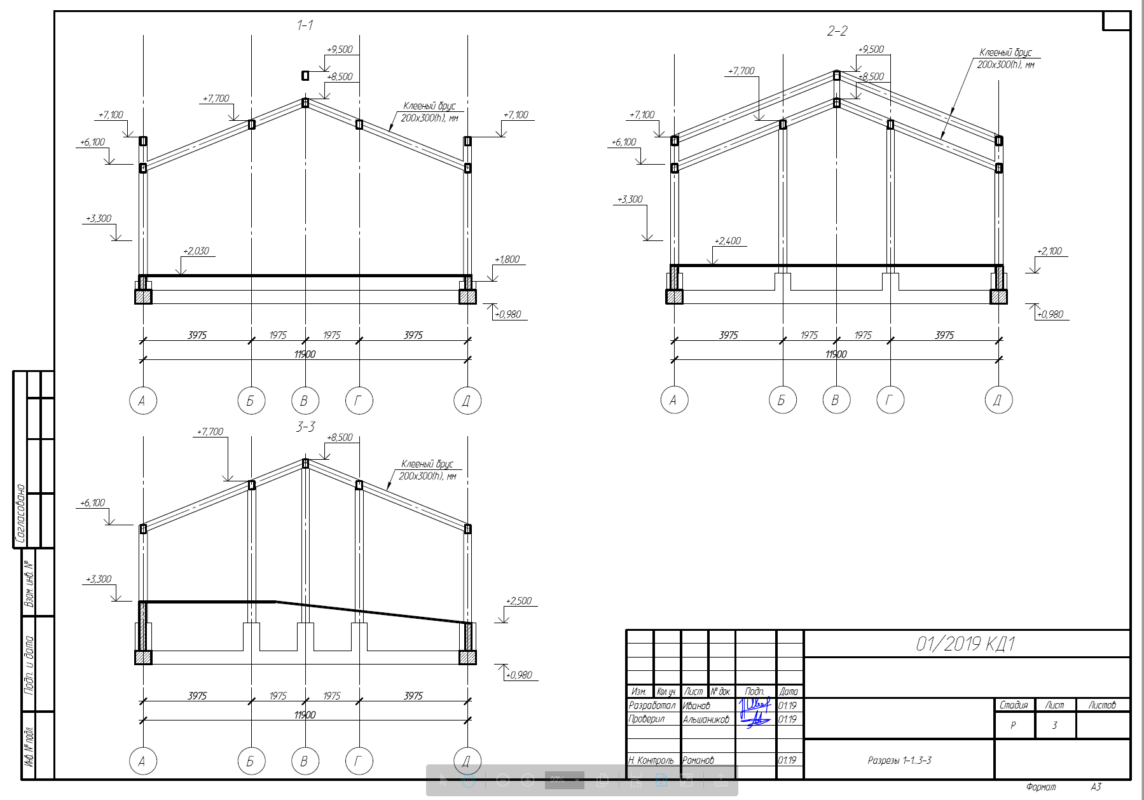

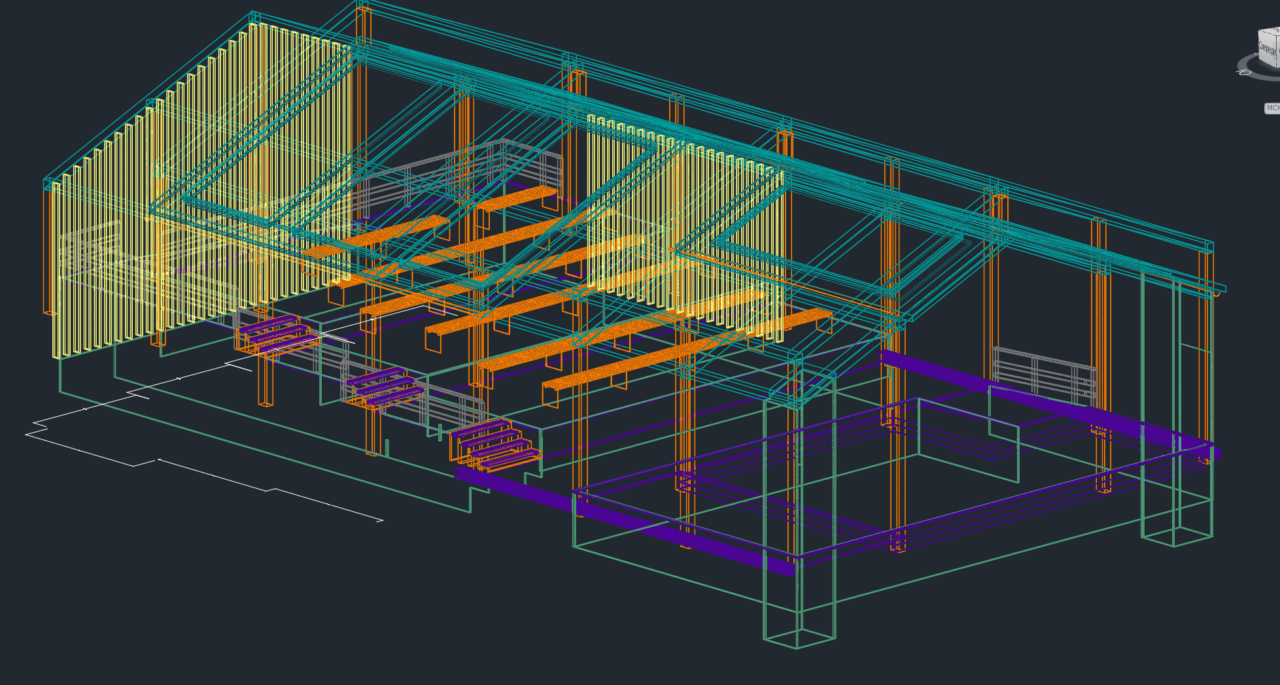

1. Конструктивно проектируемый навес представляет собой прямоугольный деревянный каркас, габаритами в плане 22.7х12.2 м. Каркас выполнен из поперечных рам, жёстко соединённых с железобетонным фундаментом. Устойчивость рам из плоскости обеспечивается деревянными прогонами.
2. Характеристика района строительства:
В соответствии с СП 131.13330.2012 "Строительная климатология" климатический район IIВ.
В соответствии с СП 20.13330.2016 "Нагрузки и воздействия":
- нормативное значение снеговой нагрузки III района - 1.5 КПа (150 кгс/м2);
- нормативное значение ветровой нагрузки I района - 0,23 КПа (23 кгс/м2);
3. За относительную отметку 0.000 принята абсолютная отметка 147.00.
4. Элементы рам изготавливать из клееной древесины хвойных пород по ГОСТ 20850-2014, влажностью не более 12%. Категория древесины не ниже II сорта.
5. Клееные элементы выполняются из досок толщной 32-33 мм. в острожке.

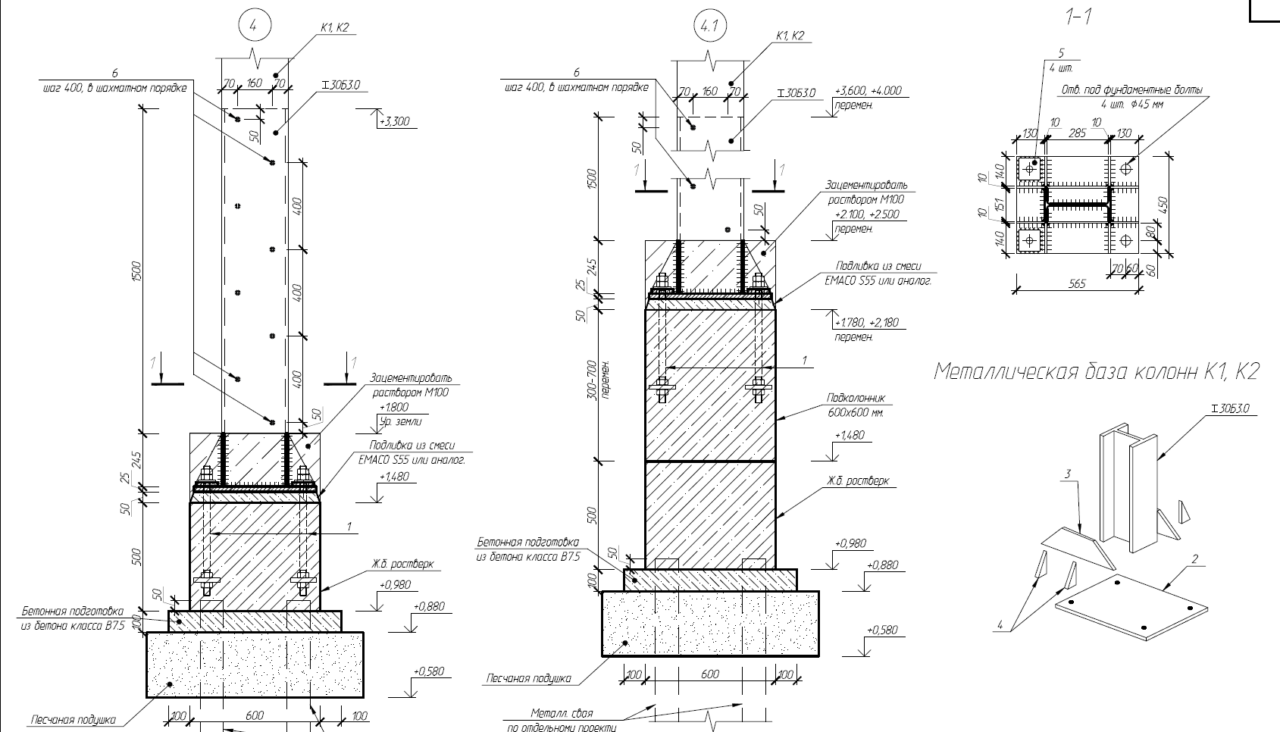

6. Для обеспечения необходимой жёсткости карнизного, опорного и замкового узлов рамы, деревянные элементы соединять через металлический двутавр 30Б3 с помощью шпилек ∅16 мм.
7. Поверхности металлических элементов, соприкасающихся с древесиной рам, обработать резинобитумной мастикой.
8. Основанием кровельного покрытия служит ориентированно-стружечная плита толщиной 9 мм. Плиты крепить гвоздями улучшенного прилегания или саморезами длиной 25 мм. с шагом 150 мм.
9. Гидроизоляционный материал необходимо укладывать параллельно карнизу внахлест
(продольный нахлест 100 мм, поперечный - 200 мм) от карниза к коньку.
10. Общая масса кровельного пирога должна составлять не более 100 кг/м2/.
