Рабочий проект по капитальному ремонту двухэтажного городского центра искусств (раздел АР)

Ремонтируемое здание представляет собой двухэтажное здание сложно-прямоугольной формы, габаритные размеры здания в плане по осям 31,635×22м. Здание с без подвала с холодным чердаком. Максимальная высотная отметка +11,768 - отметка верха конька крыши. Целевое назначение здания объекта – Городской центр искусств.
Стены – кирпичные из полнотелого керамического кирпича.
Внутренние существующие перегородки - полнотелый керамический кирпич
Фундамент – бутобетонный ленточный.
Перекрытия:
• междуэтажные и чердачное над административной двухэтажной частью в осях 1-4/А-Н – железобетонные плиты
• чердачное по деревянным балкам в осях 4-8/Б-М
Кровля с холодным чердаком, разнотипная:
• вальмовая в осях 4-8/Б-М
• скатная в осях 1-4/А-Н
Технико-экономические показатели:
• Площадь застройки: 670,9 м2
• Общая площадь здания: 686,1 м2
• Полезная площадь: 670,12 м2
• Расчетная площадь здания: 595,00 м2
• Строительный объем: 4611 м3
• Этажность: 2 этажа
• Общее количество посетителей 185 чел

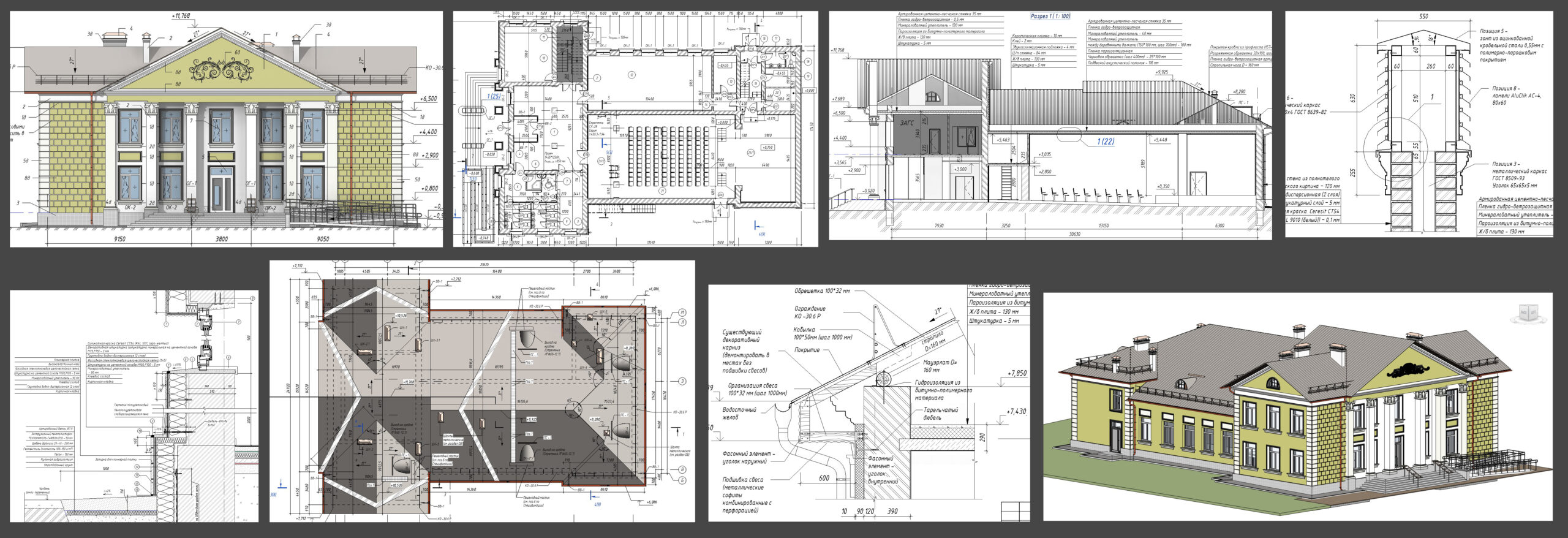

Проект содержит графическую часть – 32 листа, 17 листов текстовой документации формата А4
Ведомость рабочих чертежей основного комплекта АР:
1. Общие данные
2. План первого этажа
3. План второго этажа. Разрез 5-5
4. Фасад в осях А-Н
5. Фасад в осях 8-1, Фасад в осях 1-8
6. Фасад в осях Н-А
7. План кровли
8. Разрез 1-1, разрез 3-3
9. Разрез 2-2, разрез 4-4
10. Монтажный план первого этажа
11. Демонтажный план первого этажа
12. Устройство слухового окна
13. Устройство ограждения кровли
14. Кладочный план первого этажа
15. Кладочный план второго этажа
16. Спецификация элементов заполнения оконных проемов
17. План полов первого этажа
18. План полов второго этажа
19. Экспликация полов
20. Схемы и спецификация внутренних витражей В-1...В-3
21. Спецификация элементов заполнения дверных проемов.Схемы дверей.
22. Детали потолка в зрительном зале
23. План потолка первого этажа
24. План потолка второго этажа
25. Устройство ограждения ОГ-1
26. Сечение 6-6
27. Декоративные элементы на фасаде
28. Ведомость отделки помещений
29. Устройство вентиляционных шахт
30. Узлы кровли
31. Устройство засыпного крыльца
32. Ведомость демонтажных работ
