КФ Оренбургский государственный университет. Кафедра ГСХ. Дипломный проекта на тему «Реконструкция социального приюта для детей и подростков по ул. Лазо, д. 34, в г. Мелеуз, РБ» Оренбург, 2008.

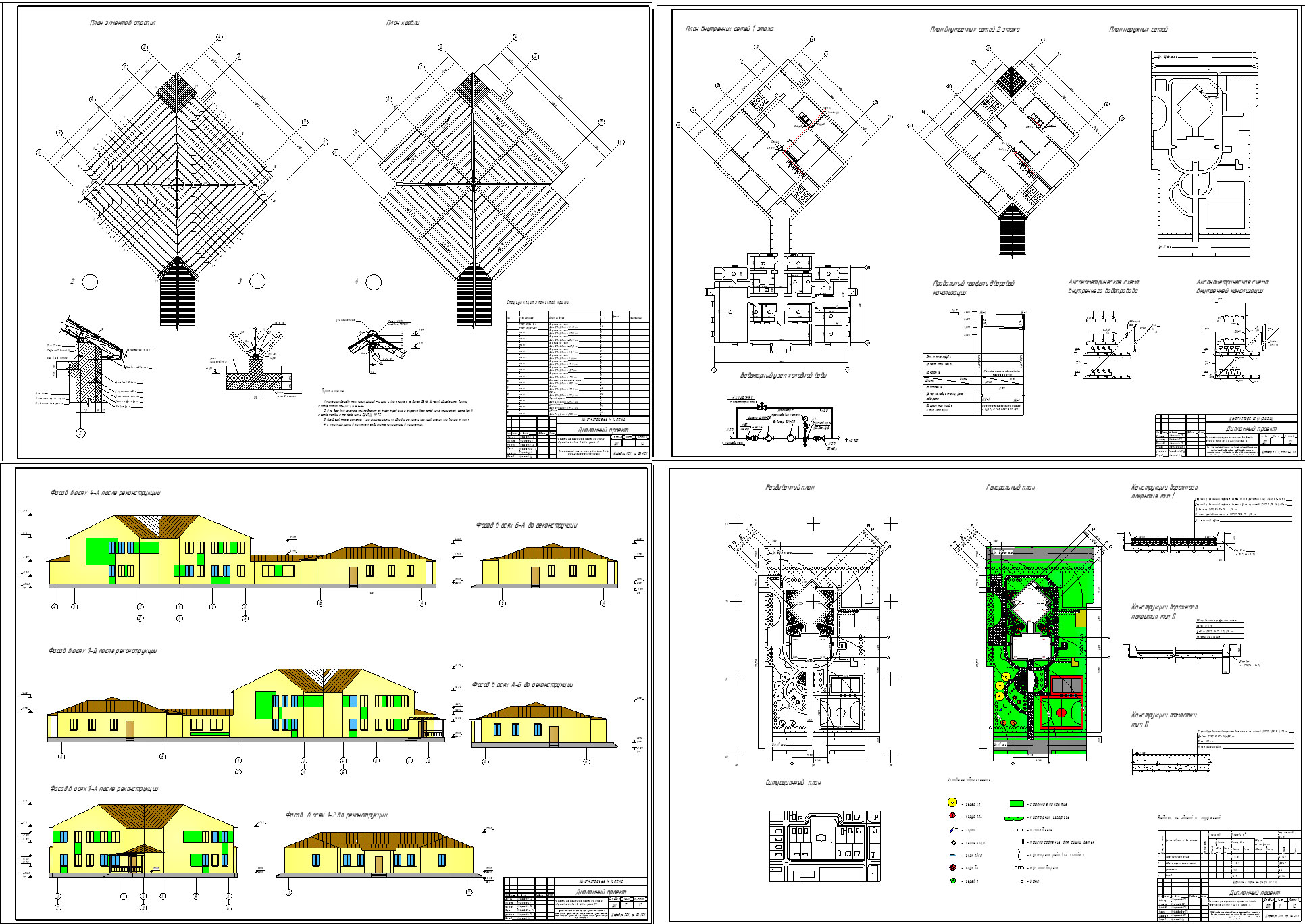

Тема «Реконструкция социального приюта для детей и подростков по ул. Лазо, д. 34, в г. Мелеуз, РБ» с пристроем спального корпуса разработан в соответствии с заданием и состоит из графической части – 12 листов формата А1 и пояснительной записки.
В данном проекте изложены основные положения по реконструкции здания.
Дипломный проект начинается с технико-экономического сравнения двух вариантов конструкций. В качестве сравнения в данном проекте берутся две конструкции, перегородки из кирпича и шлакоблока. В итоге принимается вариант более дешевый и более удобный в эксплуатации. Таким вариантом является устройство перегородки из кирпича.
Подробно разработана архитектурно-строительная часть проекта, в которой выполнены все необходимые расчеты по теплотехнике, описание конструктивного раздела, объемно-планировочного решения и представлены технико-экономические показатели по генеральному плану.
Разработан расчетно-конструктивный раздел, в котором выполнены расчеты по несущей способности фундаментов спального корпуса и расчет крыши.
В разделе технологии строительного производства разработана технологическая карта на кладку стен из кирпича и технологическая карта на монтаж плит перекрытий. В разделе рассчитаны площади складирования материалов и конструкций, выполнен расчет потребности во временных зданиях и сооружениях, подобрать кран по техническим характеристикам и разработать стройгенплан.
Составленный календарный план производства работ позволяет эффективно использовать трудовые ресурсы, машины и механизмы.
Раздел экономики и организации строительства включает в себя составление смет локальной и сводной на общестроительные работы, ведомость затрат труда и машинного времени для общестроительных работ.
В разделе инженерные сети спроектированы водоснабжение и канализация.
Также разработан раздел по экологичности и безопасности жизнедеятельности.
Проектом предусмотрено применение современных строительных материалов и конструкций.
Содержание
Введение 6
1 Технико-экономическое сравнение вариантов 7
1.1 Подсчет объемов работ 7
1.2 Расчет экономических показателей 8
1.3 Определение капитальных вложений 8
1.4 Определение сопряженных капитальных вложений 9
1.5 Определение эксплуатационных расходов 9
1.6 Определение приведенных затрат 10
1.7 Технико-экономические показатели 10
1.8 Выводы 11
2 Архитектурно-строительный раздел 12
2.1 Исходные данные для проектирования 12
2.2 Функциональное назначение 13
2.3 Генеральный план 13
2.4 Объемно-планировочное решение до реконструкции 14
2.5 Конструктивные решения до реконструкции 14
2.6 Объемно-планировочное решение после реконструкции 14
2.7 Конструктивные решения после реконструкции 15
2.8 Наружная и внутренняя отделка 16
2.9 Теплотехнический расчет ограждающих конструкции 16
2.9.1 Теплотехнический расчет стены 17
2.9.2 Теплотехнический расчет кровли 19
2.10 Инженерное оборудование 20
3 Расчетноконструктивный раздел 22
3.1 Основания и фундаменты 22
3.1.1 Сбор нагрузок 23
3.1.2 Определение ширины подошвы ленточного фундамента 27
3.2.3 Определение осадки грунтового основания 29
3.2 Расчет крыши 39
3.2.1 Расчет обрешетки 31
3.2.2 Расчет стропильной ноги 33
4 Раздел организации технической эксплуатации 37
4.1 Техническая эксплуатация фундамента 37
4.2 Техническая эксплуатация полов 37
4.3 Техническая эксплуатация наружных стен 38
4.4 Техническая эксплуатация перекрытия 38
4.5 Техническая эксплуатация покрытия крыши, кровли 38
4.6 Техническая эксплуатация окон и дверей 39
5 Инженерные сети 41
5.1 Внутреннее холодное водоснабжение 41
5.2 Гидравлический расчет 42
5.2.1 Подбор счётчика 45
5.3 Расчет сети водоотведения 45
5.4 Теплоснабжение 47
5.5 Отопление 48
5.4 Вентиляция 49
6 Раздел технологии и организации строительного производства 50
6.1 Технологическая карта на кладку стен из кирпича с расшивкой швов 50
6.1.1 Технология и организация производства работ 50
6.1.2 Требования к качеству и приемке работ 54
6.1.3 Техника безопасности 56
6.1.4 Калькуляция затрат труда машинного времени и заработной платы 57
6.1.5 График производства работ 58
6.1.6 Технико-экономические показатели 59
6.2 Технологическая карта на кладку стен из кирпича с расшивкой швов 59
6.2.1 Технология и организация производства работ 59
6.2.2 Требования к качеству и приемке работ 63
6.2.3 Техника безопасности 65
6.2.4 Калькуляция затрат труда машинного времени и заработной платы 67
6.2.5 График производства работ 68
6.2.6 Технико-экономические показатели 69
6.3 Разработка проекта производства работ 69
6.3.1 Описание стройгенплана 69
6.3.2 Подбор крана, привязка, определение опасных зон крана 70
6.3.3 Расчет потребности во временных зданий 71
6.3.4 Расчет площадей складирования 72
6.3.5 Расчет потребности в воде 75
6.3.6 Расчет потребности в электроэнергии 77
7 Экономический раздел 79
8 Экологичность проекта и безопасность жизнедеятельности 82
8.1 Анализ вредных факторов при реконструкции и мероприятия по охране труда
8.1.1 Расчет уровня звукового давления в расчетных точках 87
8.2 Пожарная безопасность 88
8.3 Охрана окружающей среды 90
8.3.1 Охрана земель 92
8.3.2 Охрана воздушного бассейна 92
8.3.3 Утилизация отходов 93
Заключение 95
