Строительство клиники

300

Здание в плане имеет прямоугольную форму с размерами в осях 11,05м х 16,20м. Здание имеет 3 этажа над землей без подвального этажа с техническим этажом. Высота этажей - 2,70 м. Конструктивная схема здания - бескаркасная. Фундаменты ленточные, из сборных железобетонных блоков и монолитных подушек. Наружные стены выполнить из силикатного кирпича СОР ПО-М150/F50/1.8 по ГОСТ 379-2015 на цементно-песчаном растворе марки М50. Внутренние стены и перегородки выполнить из силикатного кирпича СОР ПО-М150/F50/1.8 по ГОСТ 379-2015 на цементно-песчаном растворе марки М50. Перегородки в помещениях с влажным режимом выполнить из кирпича керамического КР-Р-ПО 1НФ/200/2,0/50 ГОСТ 530-2012 на растворе М50. Перемычки - сборные железобетонные. Лестничные марши - железобетонные по металлическим косоурам. Лестничные площадки - железобетонные с металлическим каркасом. Перекрытие и покрытие - ж/б плиты с круглыми пустотами. Теплоизоляция покрытия - минплита жесткая "ISOVER"-180 мм. Кровля - стропильная двухскатная с покрытием из оцинкованного профлиста

клиника медицинская клиника Строительство

Автор

Ирина Вильданова

Дата

30.04.2021

Язык

Русский

Состав

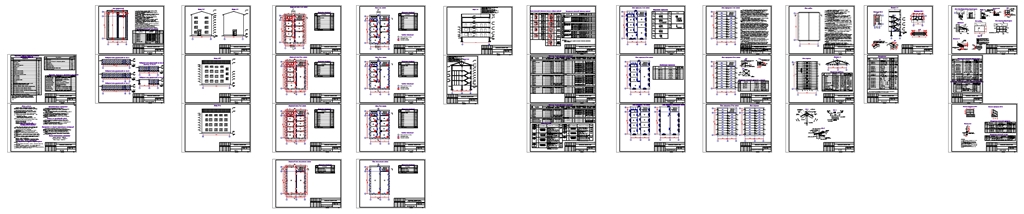

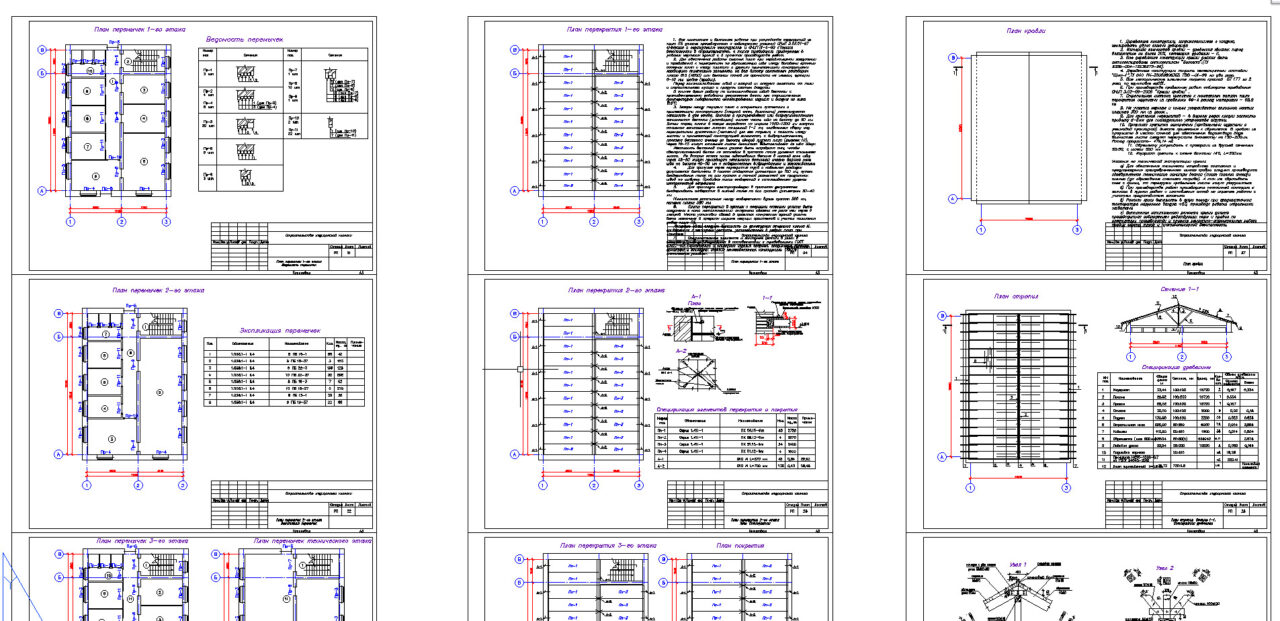

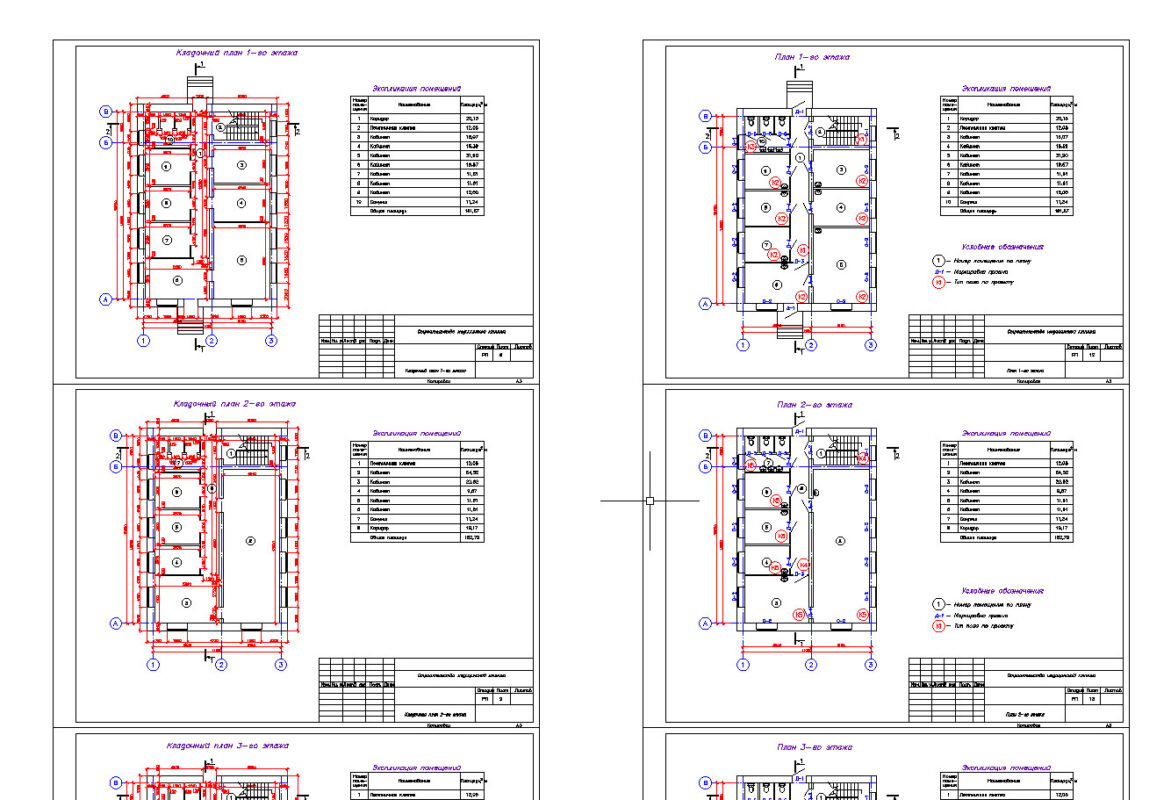

План фундамента, Развертка стен фундамента, Фасады 1-3, 3-1, Фасад А-В, Фасад В-А, Кладочный план 1-го этажа, Кладочный план 2-го этажа, Кладочный план 3-го этажа, Кладочный план технического этажа, План 1-го этажа, План 2-го этажа, План 3-го этажа, План технического этажа, Разрезы, Эскизы элементов заполнения оконных и дверных проемов., Спецификация элементов заполнения проемов, Ведомость внутренней отделки помещений. Экспликация полов, План перемычек 1-го этажа. Ведомость перемычек., План перемычек 2-го этажа. Экспликация перемычек, План перемычек 3-го этажа. План перемычек технического этажа., План перекрытия 1-го этажа, План перекрытия 2-го этажа. Узлы. Спецификация элементов перекрытия и покрытия., План перекрытия 3-го этажа. План покрытия., План кровли, План стропил. Сечение 1-1. Спецификация древесины, Узлы кровли, Лестница ЛМ-1, Спецификация ЛМ-1, План входной группы, Спецификация элементов входной группы, Элементы ограждения

Софт

AutoCAD 2010 Как открыть?

Содержимое архива
