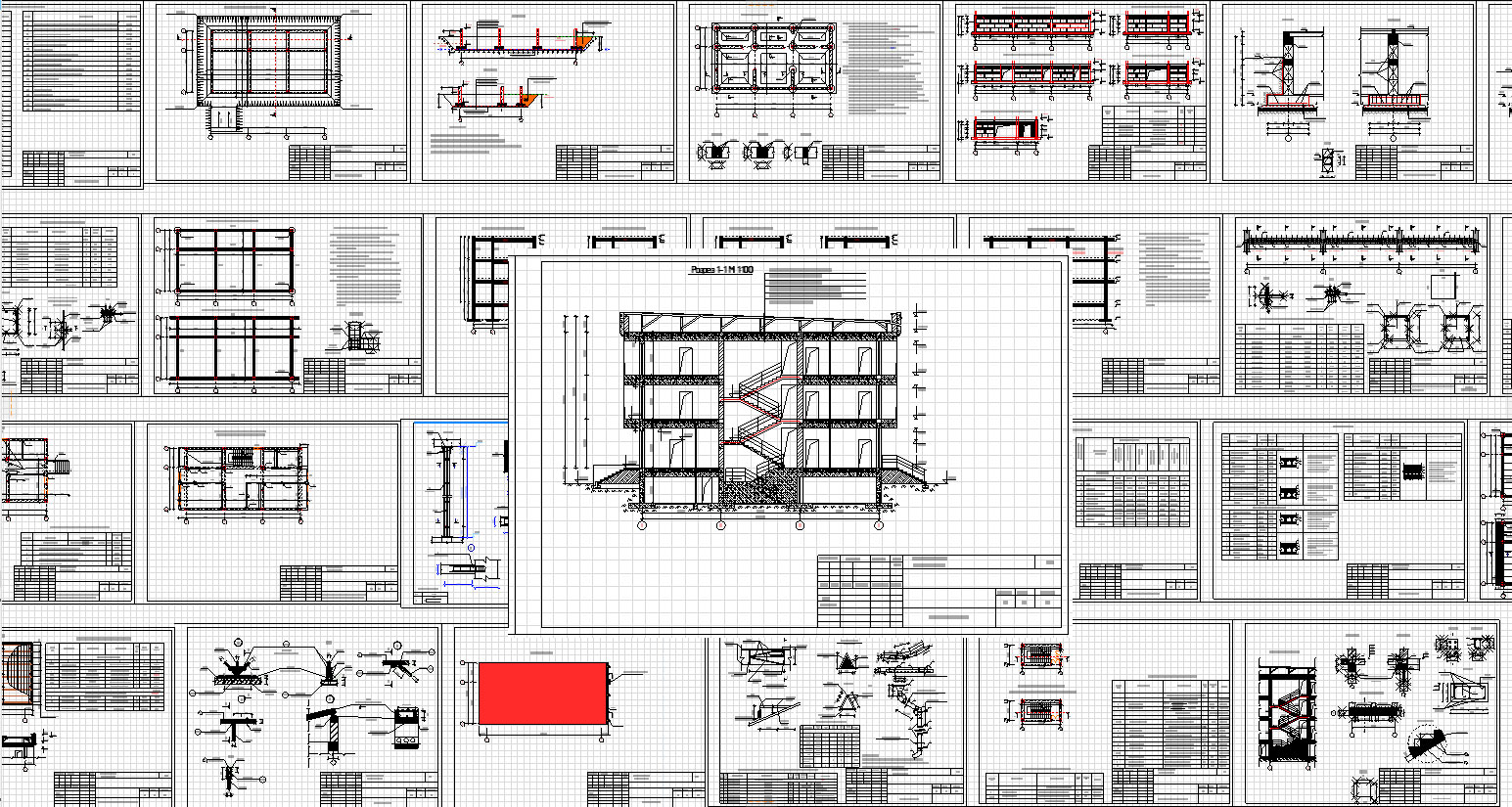

Неврологические клиника 18х9,6

Архитектурно планировочное решение
Неврологические клиника
Высота подвала 2,4м Высота первого этажа 3,40м. Высота 2,3 3,00м.
Здание прямоугольное с размерами в плане 18,0х9,6
На подвалном этаже располагаются
Раздача пищи ,Горячий цех ,Исследование крови ,Анализ мочи ,Лаборатория сбора мочи
На первом этаже располагаются
Сан.пропстник, Кабинет Главный врач ,Кабинет врача терапевта, Кабинет врача эндокринолога
На 2,3 этаже располагаются
Палата на 2-койке , Палата на 3-койке , Палата на 4-койке, Гардеробная, Столовый
Несущими конструкциями здания являются монолитный ж/б каркас из бетона кл. В20.
Пространственная жесткость здания в горизонтальной плоскости
обеспечивается работой перекрытия, как неизменяемого горизонтального диска.
Фундаменты - монолитные, ж/бетонные, фундаментные балки из бетона кл. В15.
Стены - кирпичные, из обыкновенного кирпича М75 на растворе М50.
Перегородки - армокирпичные, толщ. - 120мм.
Покрытие - сборные ж/б плиты
Перекрытия - сборные ж/б плиты
Кровля - металлочерепица толщ.-0,5 мм
Лестница - металлическая
Окна - алюминиевые индивидуальные.
Двери - металлические,дередянные, стекляные.
Полы - бетонные, из керамических плиток и паркетные.
Внутренняя отделка - см. ведомость отделки помещений.
Наружная отделка - см. ведомость наружной отделки.

Состав: АС Язык документа

Софт: ArchiCAD 16

Файлы:
Клиника.pln
