Строительство пристроя к зданию NHR

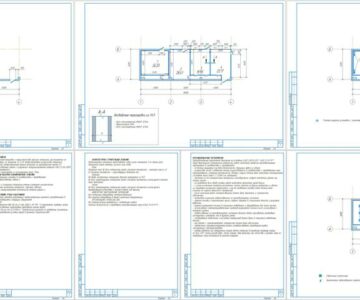

Проект на строительство Пристроя к зданию торгово-развлекательного комплекса.
Пристроq представляет собой два встроено-пристроенных помещения, расположенных в осях А1-А и Г-Г1 по длинным сторонам здания ТРЦ.
В зданиях пристроя предусматриваются местное отопление, водоснабжение и централизованные: газоснабжение и электроснабжение.

В соответствии с принятыми объёмно-планировочными решениями, конструктивная схема здания решена с несущими стальными колоннами интегрированными в тело стенового ограждения. Перекрытие запроектировано из единой сварной конструкции: основные балки – проф. труба 150х150мм с шагом 1м, второстепенные балки – проф. труба 60х60мм с шагом 1м. По лини примыкания к основному зданию каркас анкеруется в стену через закладные элементы на глубину 300мм.
Наружные стены – газоблок 300 мм
Утеплитель кровли – минераловатные плиты толщиной 180 мм.
Отделочный материал – фасадная штукатурка.
Общая толщина наружной стены – 350 мм.

Фундаменты – ленточные, железобетонные монолитные, отметка подошвы: -2.750. Армирование из стержней А-III Ø12мм
Перегородки – газоблок перегородочный 200мм, каркасные из гипсокартона по деревянному брусу.
Армирование кладки выполнить сеткой из проволоки А-I Ø6мм с ячейкой 150 х 150 мм через 4 ряда в местах поворотов и примыкания стен, простенков, над подпружными арками, центрального светового барабана.

Состав: Архитектурно-строительный раздел Язык документа

Софт: AutoCAD 2018

Файлы:
2 ⥪୮.docx
Строительство пристроя к зданию ТРК.dwg
