Центр культуры сельского поселения

Проект Центр культуры сельского поселения "Село Джуен"
Класс здания-II
Группа капитальности здания- III
Степень огнестойкости здания- IV
Степень долговечности здания-IV
Степень по функциональной пожарной опасности, согласно СНиП 21-01-97
Класс конструктивной пожарной опасности здания-С2
Проект разработан для следующих климатических условий:
-климатический район и подрайон IВ
-расчетная температура наружного воздуха наиболее холодной пятидневки-35С
-средняя температура наиболее холодного периода-27С
-период среднесуточной температуры воздуха 8 градусов Цельсия
-расчетное значение веса снегового покрова для IV снегового района 240 кг/м²
-нормативное значение ветрового давления на уровне 10 м. от поверхности земли 38
кг/м²
-сейсмичность 7 баллов
-нормативная глубина промерзания грунта под оголенной поверхностью 292 см.
-зона влажности нормальная
-преобладающее направление ветров зимой-южное, летом-северное
Объемно-планировочное решение здания.
Здание административного центра запроектировано одноэтажным, прямоугольной формы в плане с размерами в осях 44,2х22,5 (м.). Высота помещений здания 3,69м., высота зала 6,39 м.
Здание административного центра запроектировано деревянным с продольными и поперечными несущими стенами. Входы в здание осуществляются через тамбура главных входов.
Для наружной отделки здания применены: стены и цоколь - фиброцементные панели, крыша - металлочерепица "Монтерей" Охта Форм.
В отделке стен помещений применена маслянная и водоэмульсионная краска, керамическая плитка. Покрытие полов- керамогранит, линолеум, паркетные доски. Потолки - ГВЛ, "Армстронг".
Для отделки путей эвакуации использовать материалы пожарной опасности Г1, В1, Д2, Т2, покрытие пола из материалов пожарной опасности Г2, РП2, Д2, Т2.

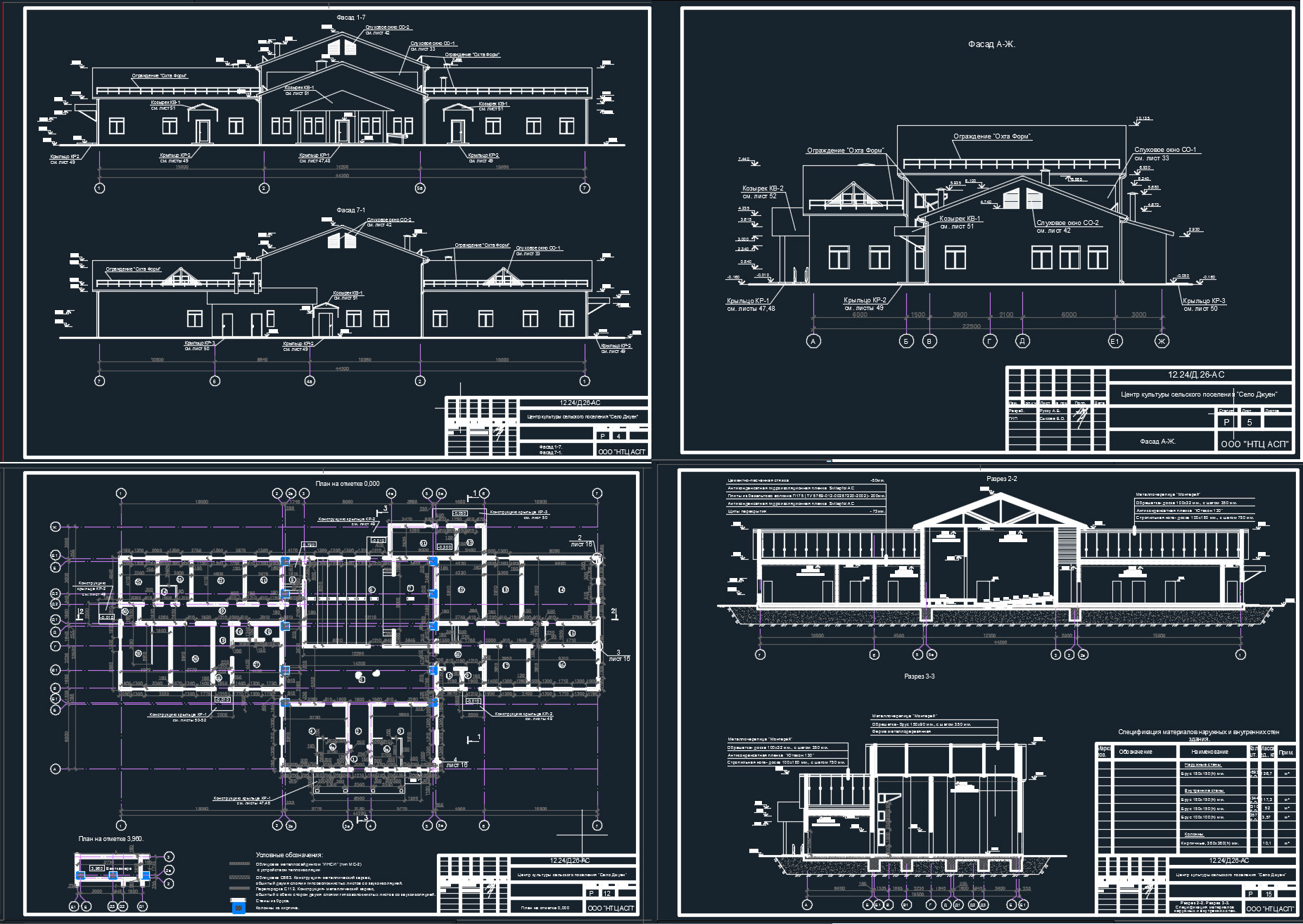

Состав: Проект: Общие данные. Фасады. Планы. Разрезы. узлы. Спецификации Язык документа

Софт: AutoCAD 2012

Файлы:
Джуен - ПЕРЕДЕЛКА.dwg
