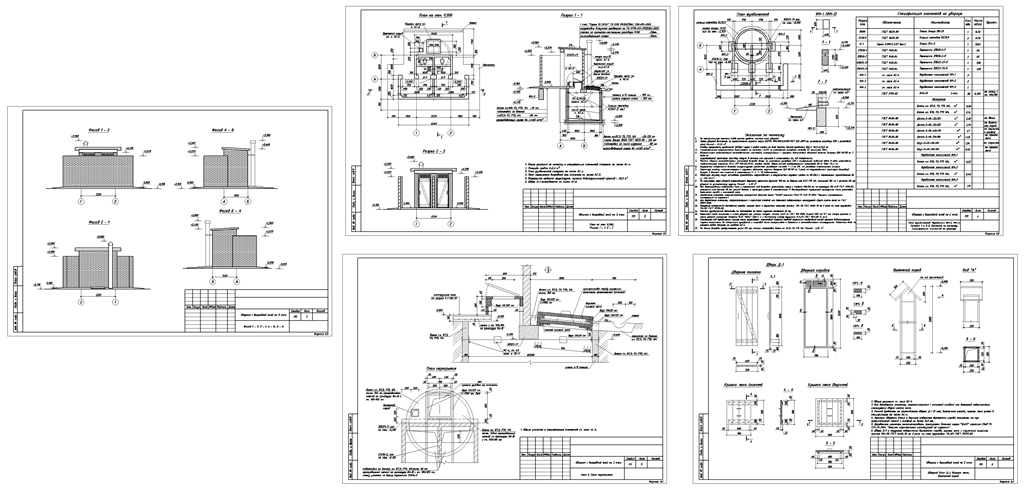

Уборная с выгребной ямой на 2 очка

Сооружение уборной с выгребной ямой на 2 очка - одноэтажное, прямоугольное в плане с размерами в осях 2,22х 1,55 м. Высота помещения – 2,5 м. Перед входом в уборную устанавливается экран размером 4,41 х 1,55 м. Высота экрана от поверхности земли - 2,17 м. Внутренняя отделка выполнена из штукатурки, окраска - водоэмульсионная краска. Наружная отделка – расшивка швов. Фундаменты - столбчатые из монолитного бетона кл. В15 F50 W4. Наружные стены - из керамического кирпича марки КОРПо 1НФ/100/2.0/35/ГОСТ 530-2007 на растворе марки 50. Сборное железобетонное перекрытие выполнено по серии 3.006.1-2.87 вып.2. Двери наружные – деревянные, индивидуальные. Выгреб – сборные элементы (плита, кольца) по ГОСТ 8020-90.

Состав: СБ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
Уборная с выгребной ямой на 2 очка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: korpe
Дата: 2017-10-23
Просмотры: 1012
