Уборная на 1 очко

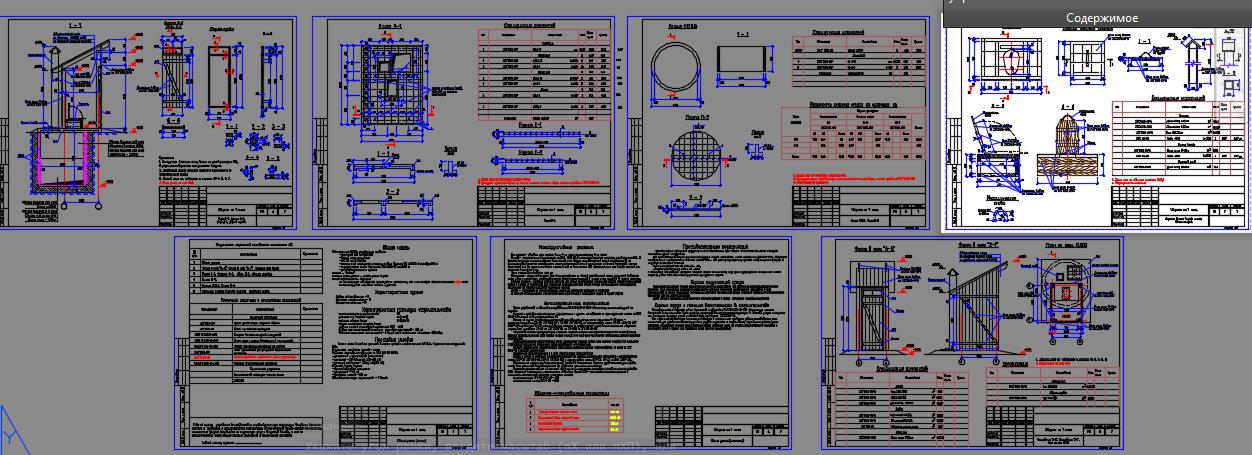

Уборная на 1 очко. Чертежи марки АС. Планы, разрезы, армирование, спецификации материалов

Для каркасно - обшивных стен приняты брусья 3-го сорта и пиламатериалы 5-го сорта.
Выгреб - из круглых железобетонных колец по ГОСТ 8020-90. Кольца укладываются на цементном растворе марки М25. С внутренней стороны кольца покрываются битумом за 2 раза. Снаружи укладывается слой жирной мятой глины 20 см.
Кольца устанавливаются на железобетонное днище уложенное на 20см слой жирной глины с обмазкой внутренней стороны битумом за 1 раз. По днищу устраевается защитный слой из бетона марки М50 образующий уклон дно выгреба, который так же покрыт битумом за 1 раз.
Число очисток выгреба в год: один раз
Перекрытие - над железобетонными выгребами устраивается из сборной железобетонной плиты, на которой возводятся стены кабин и устраивается деревянный стульчак. Железобетонная плита П-1 должна иметь уклон 0.01 в сторону стульчака.
Дверные полотна - деревяные размером 1800х700. Над дверью предустморено остекленная фрамуга, обитая металлической сеткой с ячейкой не более 3х3мм. Для обеспечения плотного зарывания дверей дверные коробки уборного устраивается с отклонением от вертикали на 2% во внутреннюю сторону.
Кровля - односкатная из асбестоцементных листов, по деревянным стропилам и обрешетке.
В каркасно-общивных кабинах устраиваются панели из масляной и эмульсионной краски на высоту 1500мм.
