Уборная на 1 очко

1. Уборная на 1 очко состоит: из подземной части - выгреба размерами 1.5х0.9х1.5 м, выполненного из монолитного ж/б марки В15, толщиной 150мм, и поверхностной части - из 2-х деревянных кабинок, обшитых досками толщ. 22 мм, с наружи - плоским асбоцементым листом толщ. 6мм, а так же надземной части выгреба из дерева. Для строительства используется пиломатериалы хвойных пород по ГОСТ 8486-86.

2. Снаружи выгреба укладывается слой жирной мятой глины толщ. 20 см. Внутренние стороны выгреба обмазано битумом, марка БН 90/10 по ГОСТ 6617-76* .
3. На ж/б перекрытие выгреба устанавливается деревянная кабина.и закрепляются (металл. уголком 75х75х6 по 3 шт. на каркасную основу с 4-х сторон) шурупами в отверстия просверленные в ж/б перекрытии и бетонной подготовке.
4. Кабину установить с отклонением на 2% во внутреннюю сторону, для обеспечения плотного закрывания дверей.
5. В кабинке установить бумагодержатель в виде деревянного ящичка и вешалки - крючка для одежды.
6. С внутренней стороны двери установить дверную защелку, а с наружней стороны деревянную вертушку.
7. Стенку кабинки внутри побелить известью на 3 раза. Пол и стульчак покрасить масляной краской за 2 раза по ГОСТ 8292-85* — Краски масляные цветные густотертые..
8. По периметру туалета выполнить отмостку из щебня фракции 0-80 мм, толщ. 150мм, на ширину 800мм. За туалетом предусмотрено место под ящик для бытовых отходов 860х860х1000.
9. Перед туалетом установить деревянный трап 1.16х1.05х0.03.
10. В туалете предусматривается электроосвещение.(л.11).
11. Рабочие чертежи разработаны в соответствии с требованиями экологических, санитарно-
гигиенических, противопожарных и других норм, правил истандартов, децствующихь на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию об

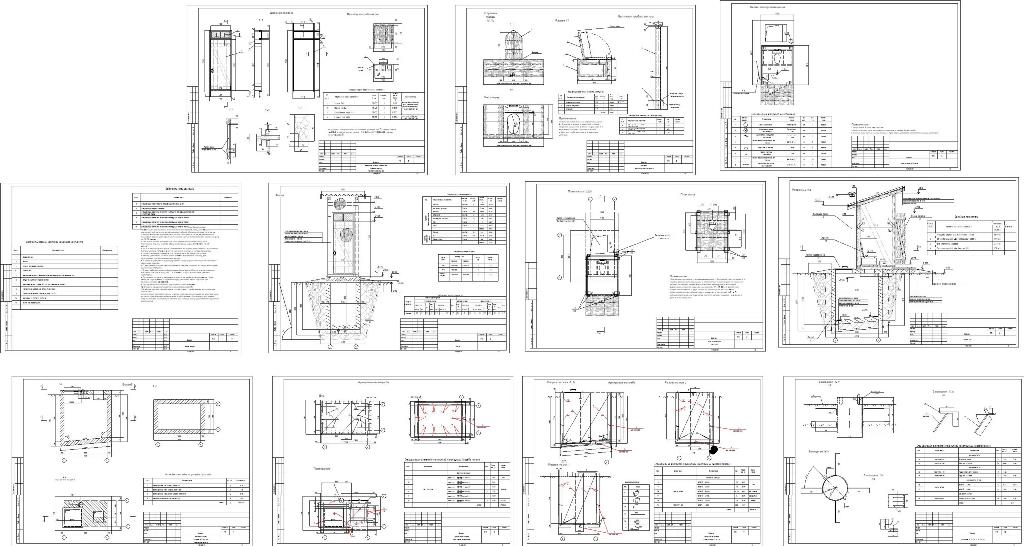

Состав: общие данные сборочный чертеж спецификация и объемы работ Язык документа

Софт: AutoCAD 2013
