Универсам. Чертежи КЖ

100

Комплект рабочих чертежей монолитного одноэтажного каркаса универсама размерами 24х35м.

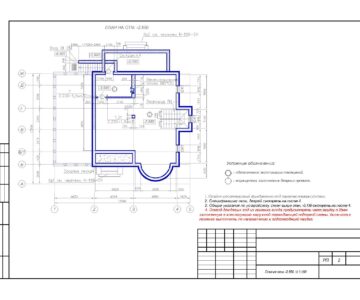

Проект КЖ двухэтажного коттеджа

Автор

user-6347625

Дата

04.03.2025

Язык

Русский

Состав

КЖ

Софт

AutoCAD 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

1-4216299_П.11#Арм_А~330#Арм_Б~1540#Арм_В~320#Арм_Г~320#Арм.РазмерDоп~_50-4586497.bmp
1-4216299_П.12_1#Арм.РазмерDоп~_50#Арм_А~330#Арм_Б~1240#Арм_Г~320#Арм_Д~320-4586499.bmp

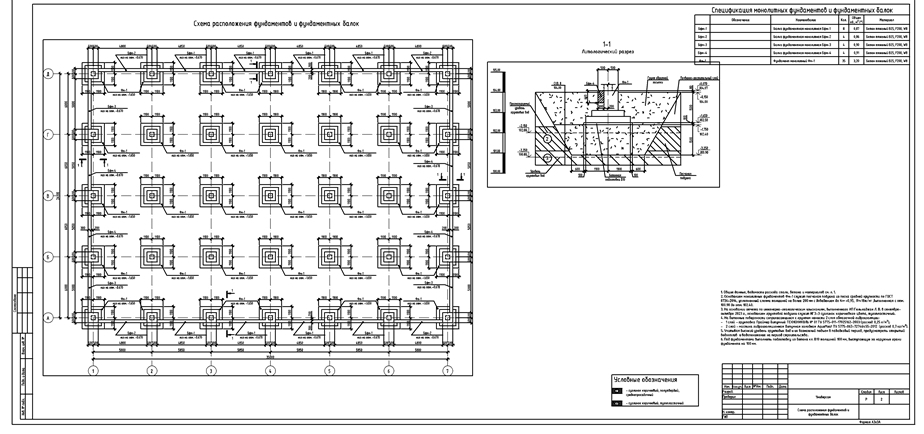

Р-Лист - 2 - Схема расположения фундаментов и фундаментных балок.dwg
Р-Лист - 3 - Фундамент монолитный Фм-1.dwg

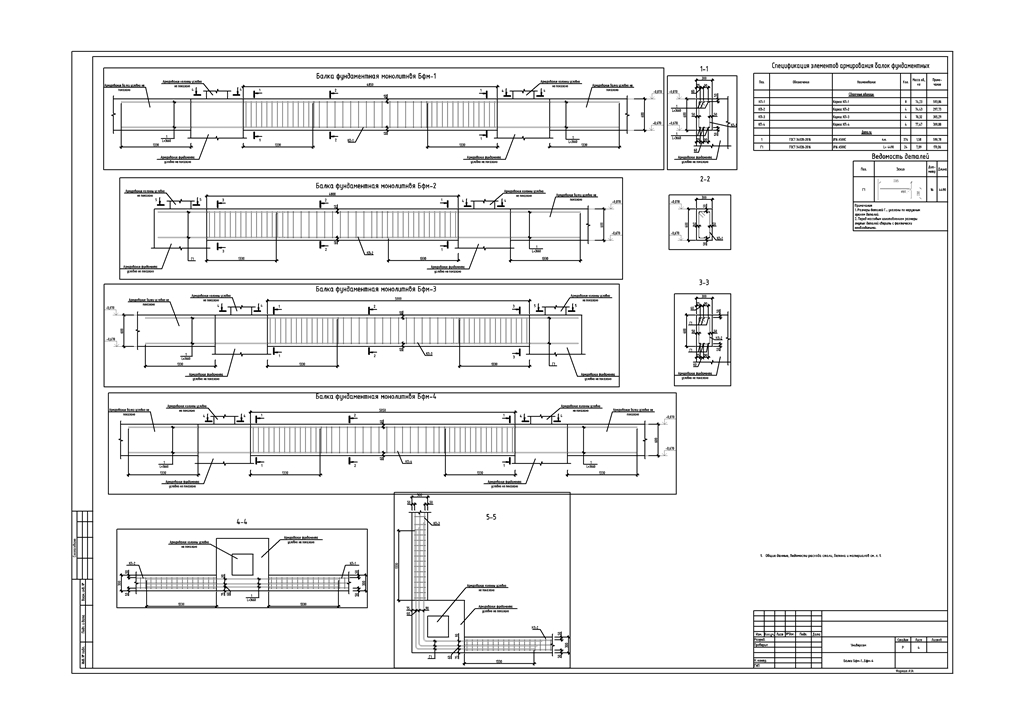

Р-Лист - 4 - Балки Бфм-1---Бфм-4.dwg

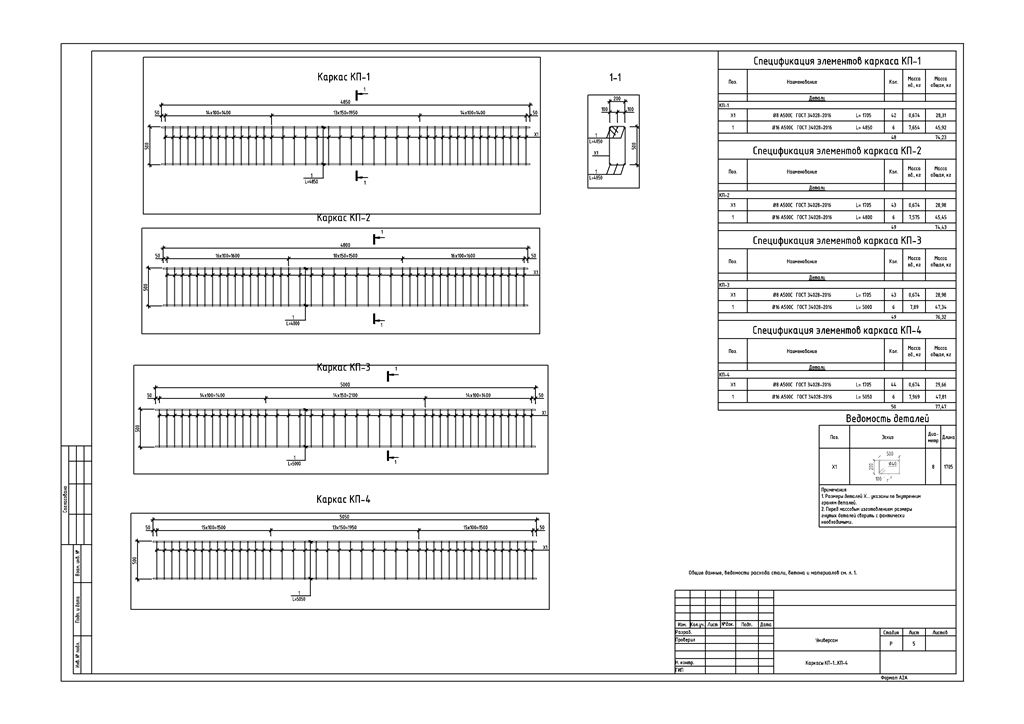

Р-Лист - 5 - Каркасы КП-1---КП-4.dwg

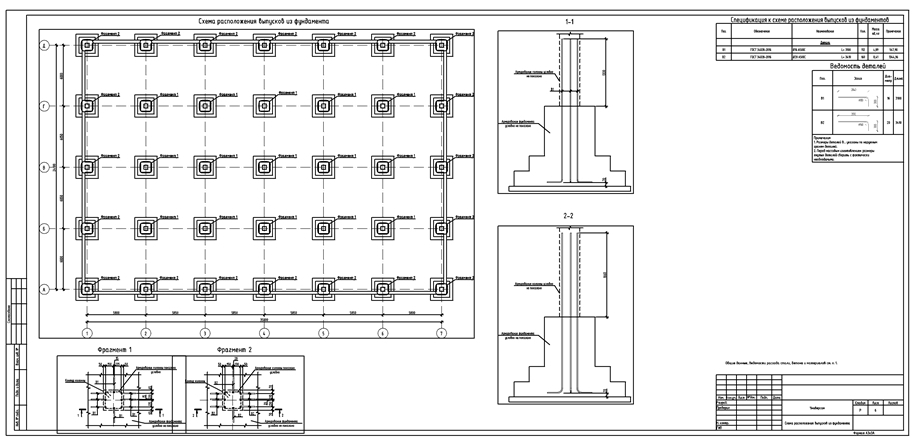

Р-Лист - 6 - Схема расположения выпусков из фундамента.dwg

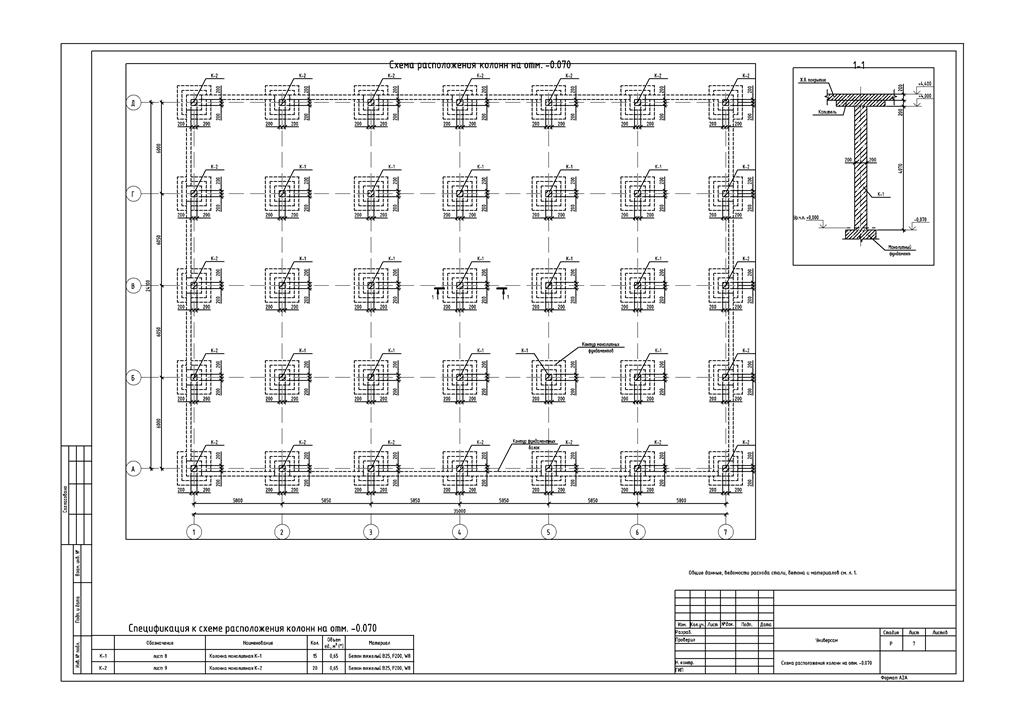

Р-Лист - 7 - Схема расположения колонн на отм- -0-070.dwg

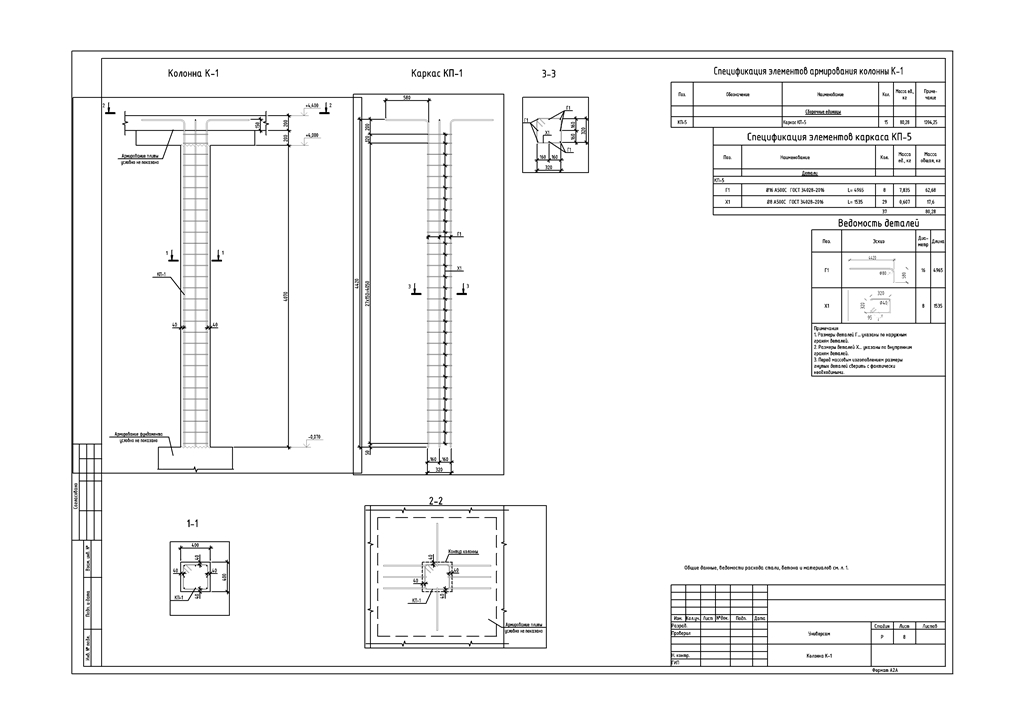

Р-Лист - 8 - Колонна К-1.dwg

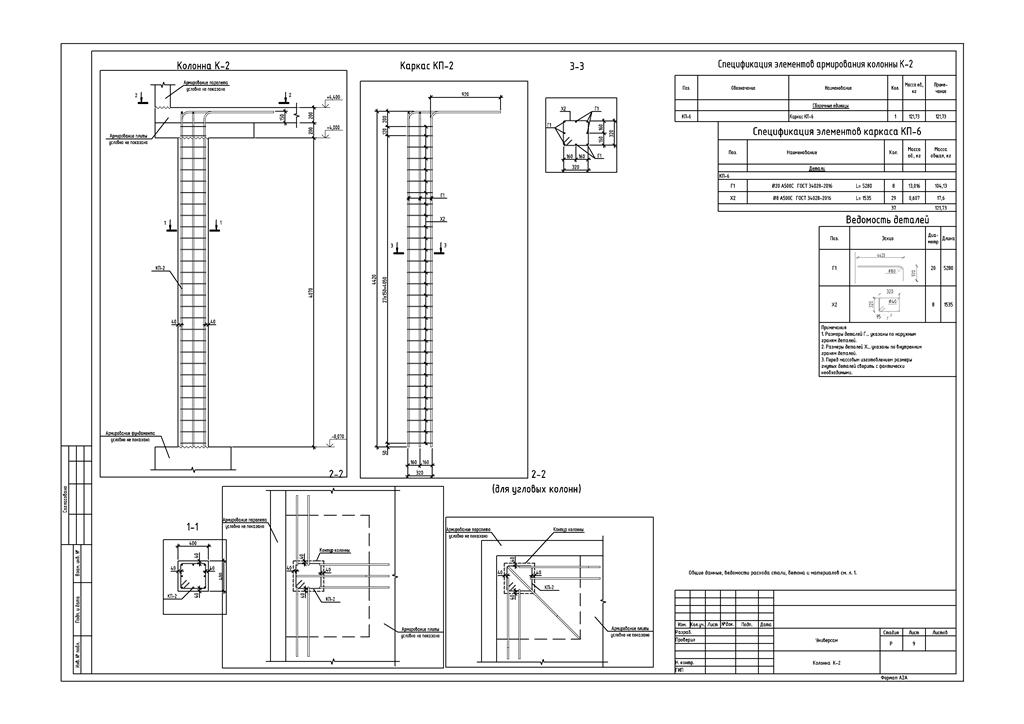

Р-Лист - 9 - Колонна К-2.dwg

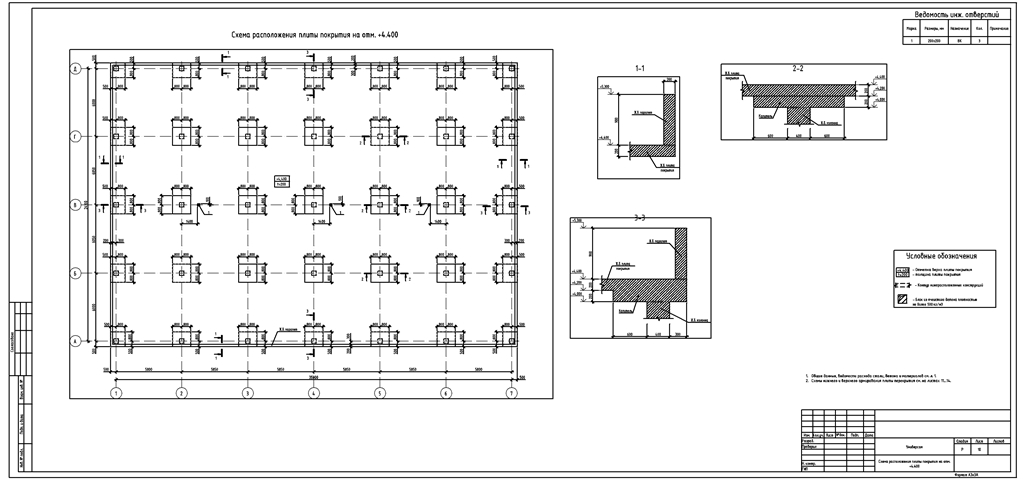

Р-Лист - 10 - Схема расположения плиты покрытия на отм- +4-400.dwg

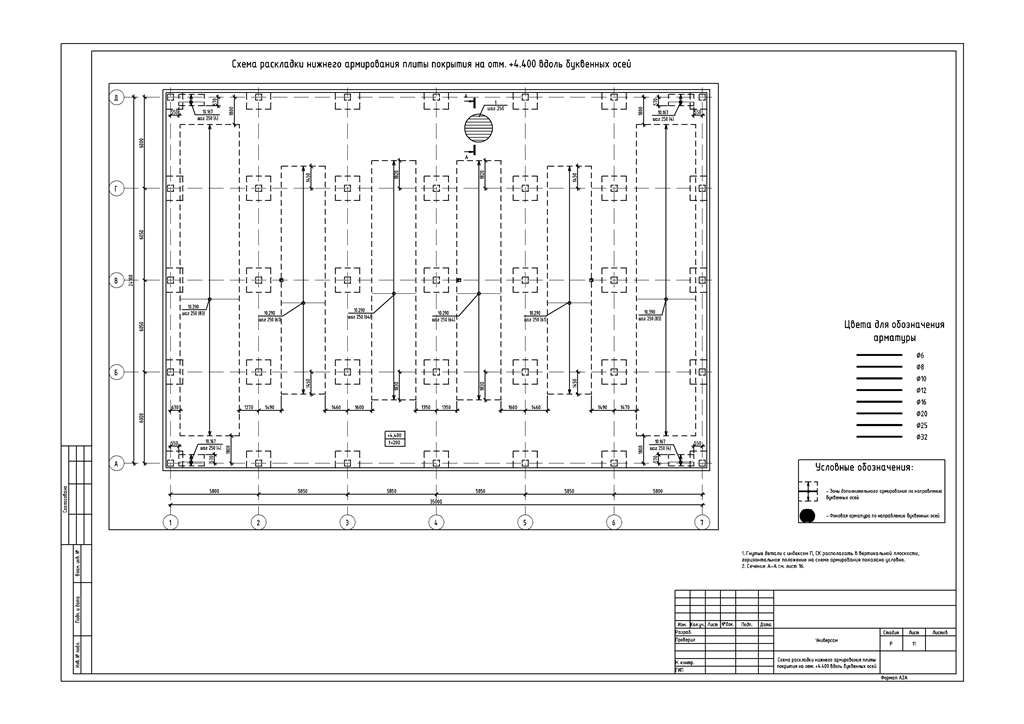

Р-Лист - 11 - Схема раскладки нижнего армирования плиты покрытия на отм- +4-400 вдоль буквенных осей.dwg

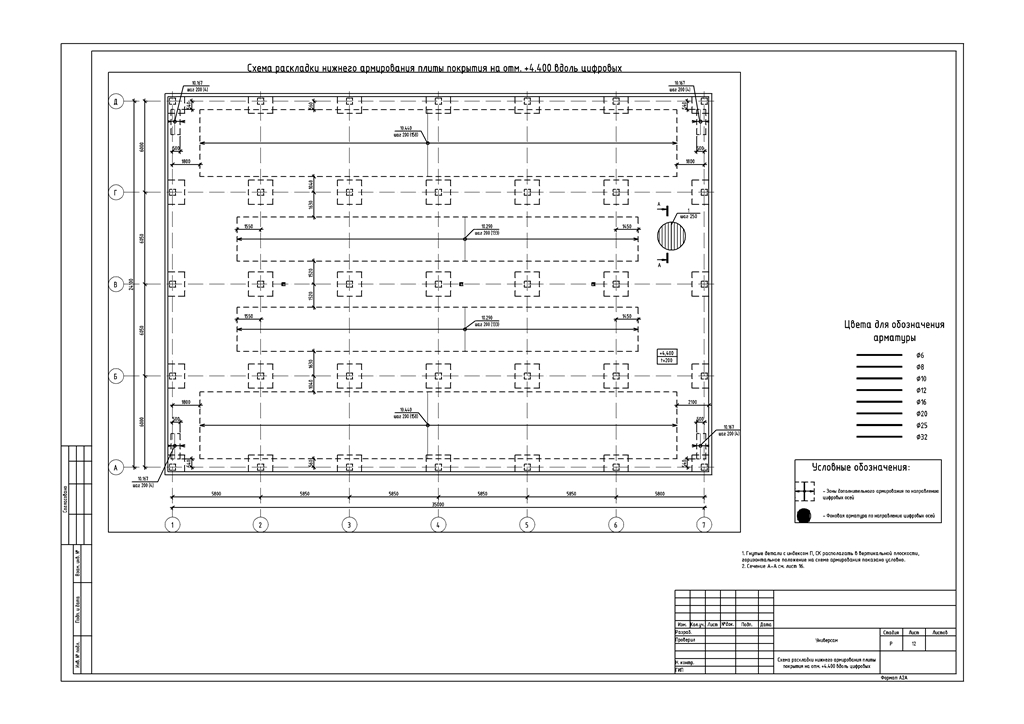

Р-Лист - 12 - Схема раскладки нижнего армирования плиты покрытия на отм- +4-400 вдоль цифровых.dwg

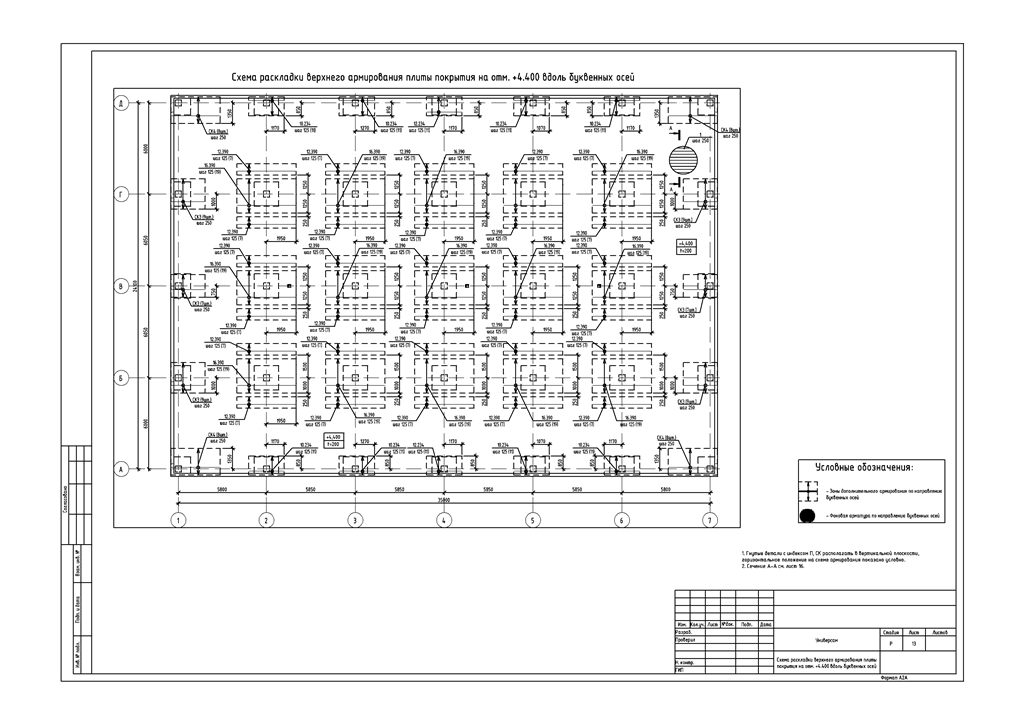

Р-Лист - 13 - Схема раскладки верхнего армирования плиты покрытия на отм- +4-400 вдоль буквенных осей.dwg

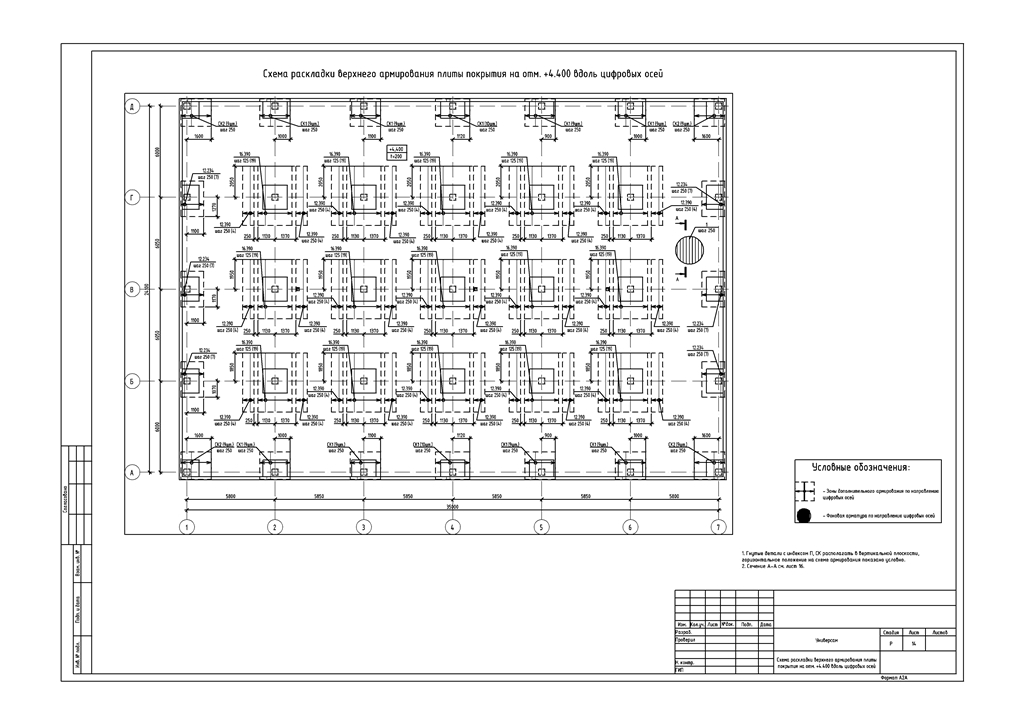

Р-Лист - 14 - Схема раскладки верхнего армирования плиты покрытия на отм- +4-400 вдоль цифровых осей.dwg

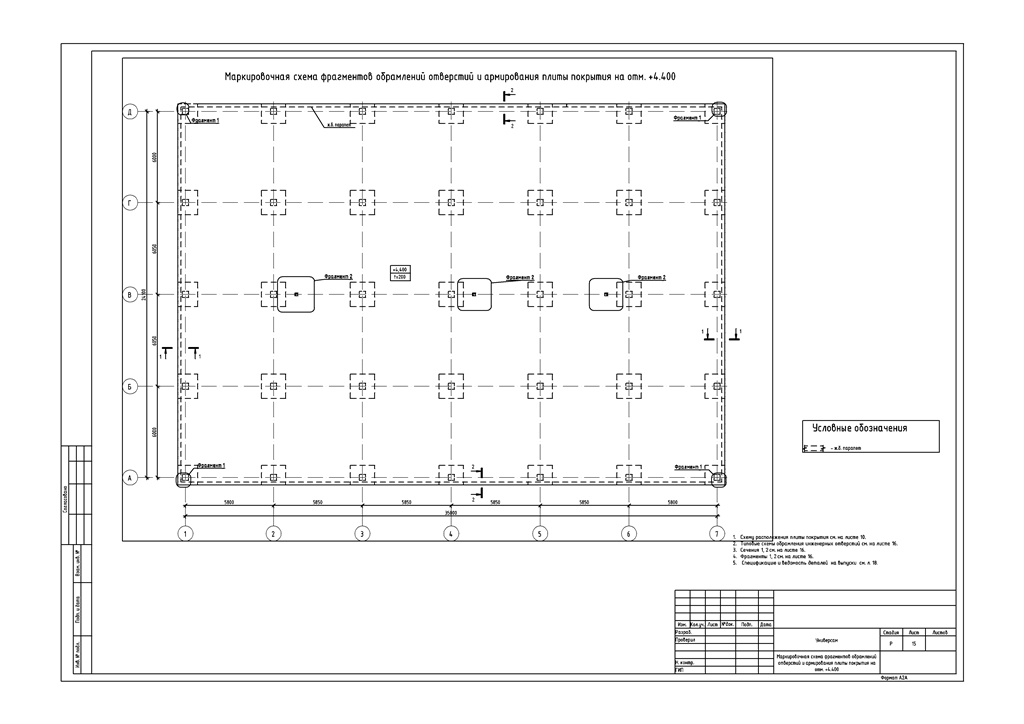

Р-Лист - 15 - Маркировочная схема фрагментов обрамлений отверстий и армирования плиты покрытия на отм- +4-400.dwg

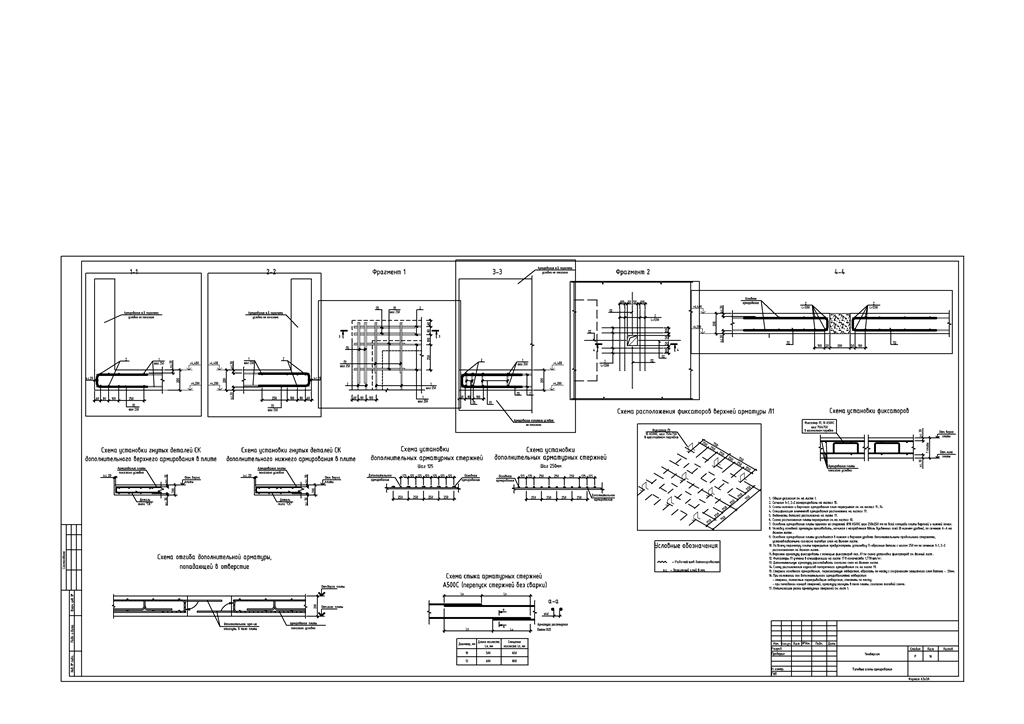

Р-Лист - 16 - Типовые схемы армирования.dwg

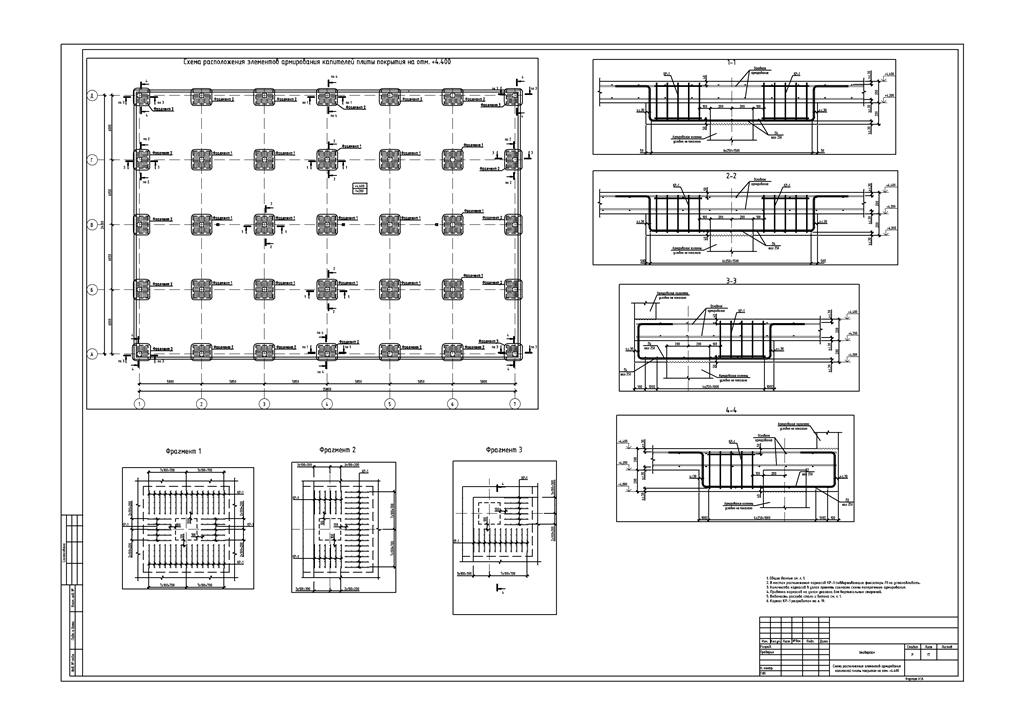

Р-Лист - 17 - Схема расположения элементов армирования капителей плиты покрытия на отм- +4-400.dwg

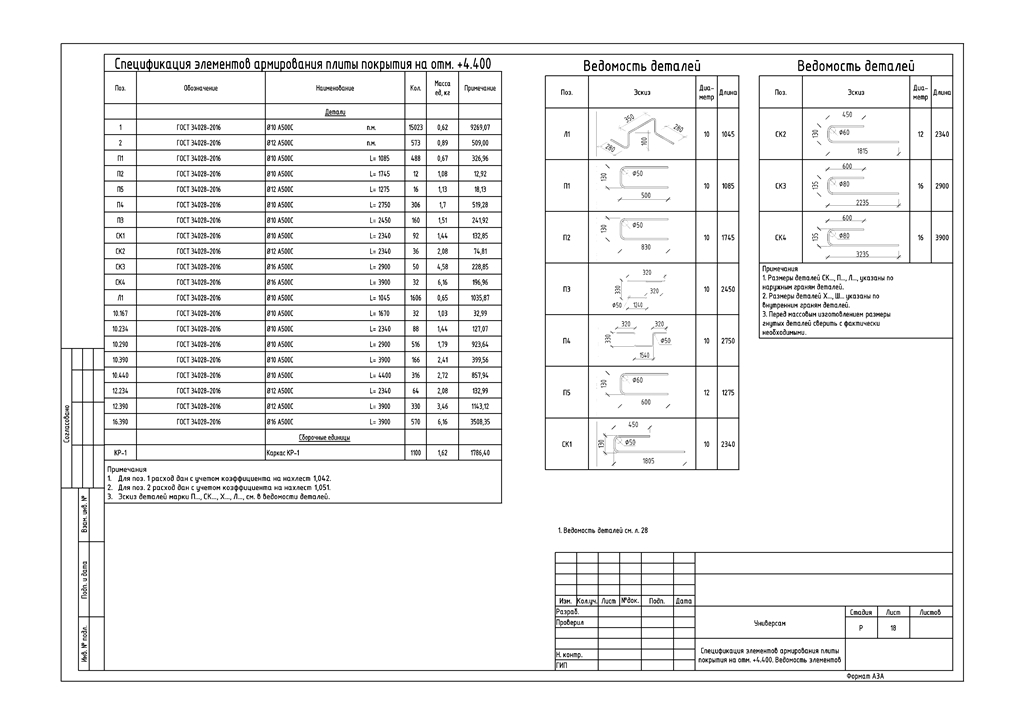

Р-Лист - 18 - Спецификация элементов армирования плиты покрытия на отм- +4-400- Ведомость элементов.dwg

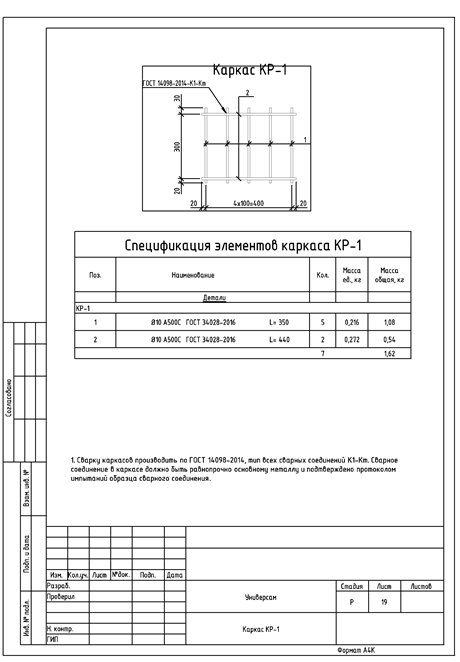

Р-Лист - 19 - Каркас КР-1.dwg

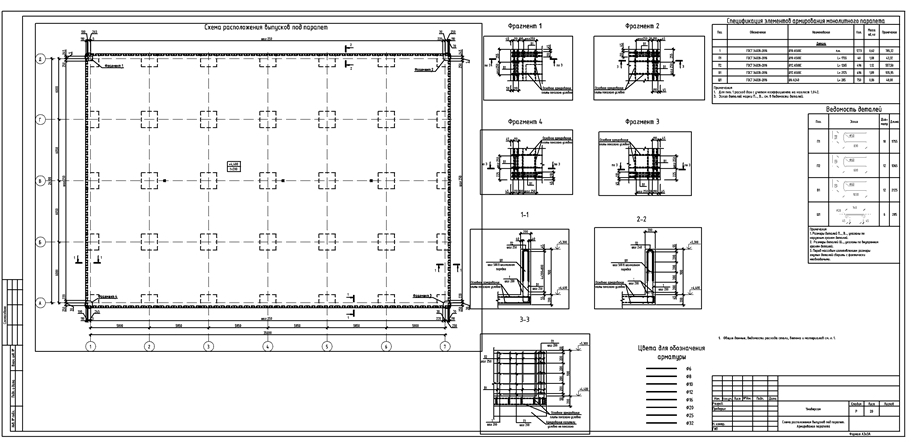

Р-Лист - 20 - Схема расположения выпусков под парапет- Армирование парапета.dwg
