КЖ коттеджа К-198-2К

1. Основной проект чертежей подвала для двухэтажного жилого дома разработан на основании задания на проектирование, выданным Заказчиком и в дополнение к комплекту чертежей К-198-2К.
Общая площадь -197,50 м2, жилая площадь -77 м2.
2. За условную отметку 0.000 принят уровень чистого пола первого этажа.
3. Фундаменты - ленточные железобетонные монолитного типа. Фундаменты защитить обмазочной гидроизоляцией в 2 слоя.
4. Наружные стены выше отм. -0,130 выполнить из: пенобетонных блоков 200х300х600 объемным весом 800 кг/м³ толщиной 300 мм маркой по морозостойкости F35 на растворе марки 75; утеплитель - экструдированный пенополистирол, толщиной 60мм; штукатурка по армирующей сетке, толщиной 25мм.
5. Цоколь выполнить согласно сечению по стене подвала с оконным проемом, лист --, отметки принять по фасадам, выполненных в проекте К-198-2К.
6. Горизонтальную гидроизоляцию выполнять на отм. -0,130, из слоя цементно-песчаного раствора, толщиной 20мм.
7. Гидроизоляцию фундаментных конструкций до отм. -0,280 выполнить пропиткой составом "Пенетрон".
согласно рекомендациям изготовителя.
8. Внутренние стены в подвале толщиной 380мм выполнять из кирпича марки КОРПо 1НФ/100/2.0/25 ГОСТ 530-2007 на цементно-песчаном растворе марки 75 армировать кладочной сеткой из ∅5 Вр1 ячейка 50x50 черз 5 рядов кладки по высоте.
9. Перегородки в подвале толщиной 120 мм выполнять из кирпича КОРПо 1НФ/100/2,0/25 ГОСТ 530-2007 на растворе марки 50 с соблюдением поперечной перевязки с примыкающими перегородками. Участки стен с вентканалами выполнять из полнотелого керамического огнеупорного кирпича КОРПо 1НФ/100/2,0/25 ГОСТ 530-2007 на глиняном растворе марки 50.
10. Все кирпичные перегородки в подвале с проемами армировать 2 стержнями о 5ВрI ГОСТ 5781-82* через 5 рядов кладки по высоте, начиная с высоты 1 м. Поперечные стержни о 3ВрI ГОСТ5781-82* с шагом 250мм. Защитный слой арматуры принимать равным 10 мм.
11. Все кирпичные перегородки в подвале крепить к конструкциям здания согласно узлам и указаниям серии 2.230-1, вып.5.
12. При кладке кирпичных перегородок в дверном проеме подвала заложить деревянные антисептированные пробки 250х120х65 мм через 10 рядов по высоте, но не менее двух с каждой стороны.

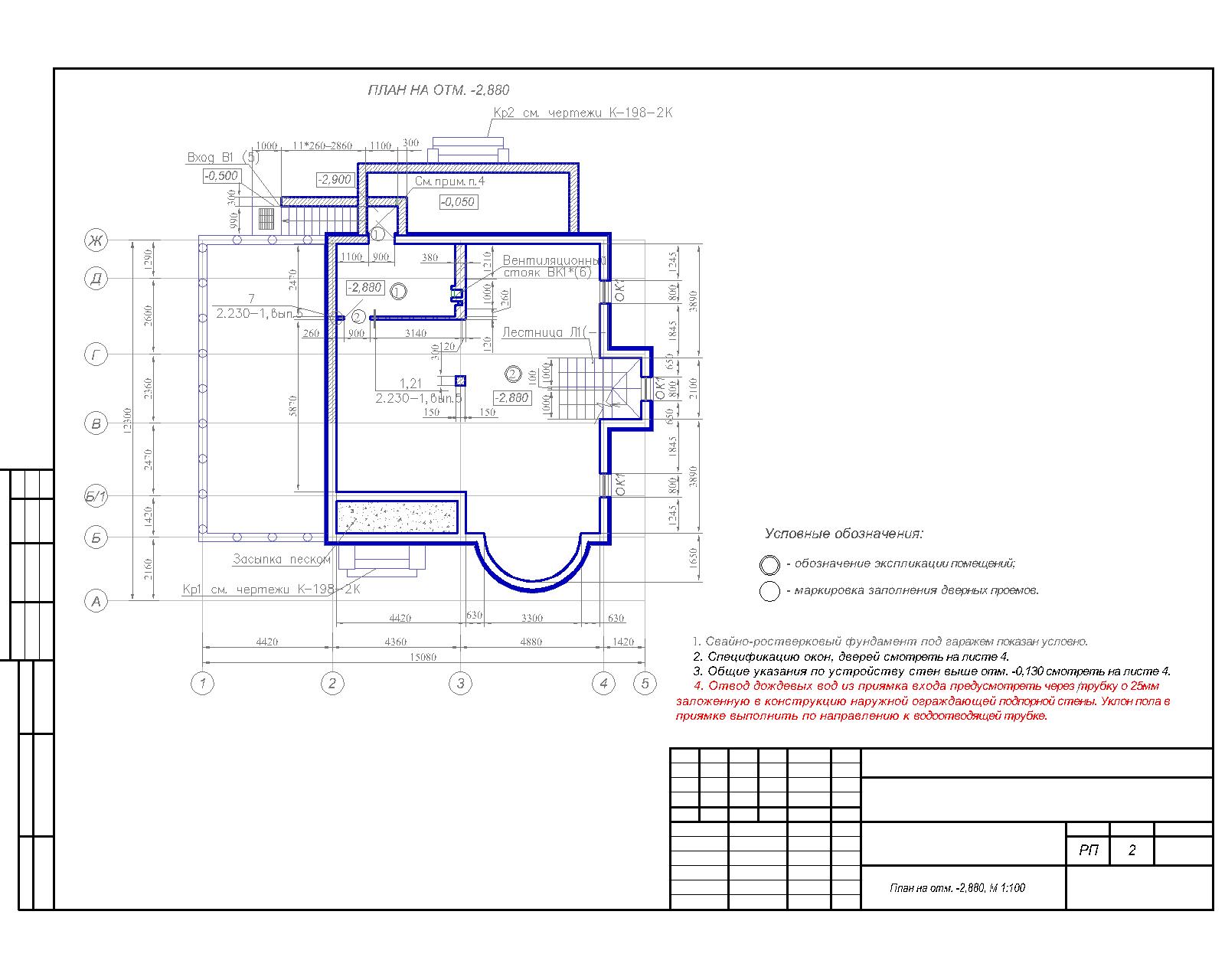

Состав: Общие данные,План на отм. -2.880, Разрез 1-1,сечение по стене подвала с окном, Спецификации элементов заполнения дверных проемов, оконных проемов, Вход В1, узлы по входу, Вентиляционный стояк ВК1, Плита фундаментная Фпм1. Геометрические размеры, Плита фундаментная Фпм1. Схема нижнего и верхнего ари=мирования, Плита Фпм1. Схема расположения каркасов. Разрез 1-1, Схема расположения стен подвала Стм1 свай Бсн1 и ростверка Рсм1. Разрезы. Узлы, Узкл 7 ростверка Рсм1. Свая Бсн1. Спецификация на Стм1, Рсм1, Бсн1, Каркасы плоские Кр-1-Кр3, Каркас пространственный Кп1, Плита перекрытия монолитная Пм1. Геометрические размерыЮ Плита перекрытия монолитная Пм1. Схема верхнего и нижнего армирования, Балка монолитная Бм1. Колонна монолитная Км1. Геометрические размеры и армирование, Схема расположения подпорной стенки входа в подвал Стм2. Узлы, Каркас пространственный Кп2, Схема лестницы Лстм1. Схема армирования лестницы Лстм1. Разрезы. Язык документа
