Здание пожарного депо с 4-мя въездами

Николаевский строительный колледж
Кафедра технологии
Дипломный проект квалификационного уровня "младший специалист"
На тему: "Здание пожарного депо с 4-ми въездами"
Николаев 2012

Дипломный проект ориентирован на описание технологии возведения здания, используя элементы ППР, такие как стройгенплан, технологическая карта (устройство кровли с профнастила), календарный план с подробным описанием в пояснительной записке. Также в составе расчет круглопустотной плиты перекрытия марки ПК 58.12-8 Аm-V и опорная архитектурная часть в объёме двух листов а1. Записка не полная, смотри содержимое ниже.

Записка содержит:
2 Розрахунково-контсруктивний розділ
2.1 Вихідні дані. До розрахунку прийнята плита ПК58 12–8 Ат - V за серією 1.141.1 в.63.
2.2 Збір навантажень
2.3 Розрахункова схема та розрахунковий переріз плити перекриття
2.4 Статичний розрахунок плити перекриття
2.5 Розрахунок міцності плити по перетину, нормальному до повздовжньої вісі
2.6 Розрахунок міцності плити по перетину, нахиленому до повздовжньої вісі
2.7 Конструювання плити
2.8 Розрахунок підйомної монтажної петлі
3. ОРГАНІЗАЦІЙНО – БУДІВЕЛЬНИЙ РОЗДІЛ
3.1 Технологічна карта на влаштування покрівлі з профнастилу
3.2 Календарний план
3.3 Будгенплан
4. БЕЗПЕКА ПРАЦІ
4.1 Заходи з безпеки праці по виконанню Б.М.Р.
4.2 Врахування вимог праці при проектуванні календарного плану
4.3 Вирішення питань безпеки праці при проектуванні будгенплану

Чертежей 5 больших листов и 5 маленьких (конструктивный раздел)

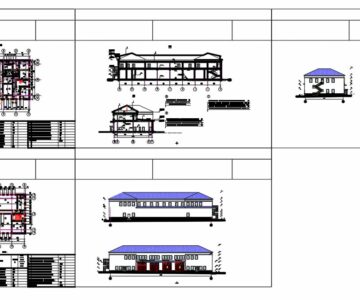

Состав: Архитектурная часть: Фасад 13-1, Фасад А-Ж, Фасад Ж-А, План на отм.0.000, План на отм.+4.950, узлы, ТЕП, Генплан, Розрез 2-2, Розрез 1-1, План кровли, План и сечения фундаментов, План стропил, План перекрытия 1 та 2 этажа; Конструктивная часть: опалубочные чертежи, сетки, каркасы, предварительно напряжённый стержень, ведомости затрат стали, в записке расчёт по второй группе предельных состояний; Технологический раздел: Технологическая карта на устройство кровли с профнастила, календарный план, графики потредности в ресурсах, ТЭП, стройгенплан, розрез 1-1, експликация помещений, ТЭП, в записке подробный расчёт технологической карты, элементов стройгенплана, календарного графика, подбор крана. Язык документа

Софт: AutoCAD 2014

Файлы:
ДП пожарное депо на 4 въезда/
ДП пожарное депо на 4 въезда/Конструктивный раздел.dwg
ДП пожарное депо на 4 въезда/Архитектурный раздел.dwg
ДП пожарное депо на 4 въезда/Технологический раздел.dwg
ДП пожарное депо на 4 въезда/Конструктивный раздел.doc
ДП пожарное депо на 4 въезда/Технологический раздел.doc
