Архитектурно - планировочное решение
Здание проходной - прямоугольной формы, размеры в осях -13280х6200 мм, одноэтажное.
Входные группы в здание расположены между осей 1-3.
Несущие стены - кирпичные толщиной 510мм.
Перегородки - армокирпичные выполняются из кирпича марки 75 на растворе марки 50 с укладкой горизонтальной арматуры 2 D 4ВI через 5 рядов кладки по всей высоте.
Перекрытие - плиты перекрытия.
Крыша - четырехскатная.
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Здания социально-бытового назначения -
- Здание проходной 13280х6200м
Здание проходной 13280х6200м
0
1
179
0
0
200
Автор
Fillipp
Дата
03.10.2018
Язык
Русский
Состав

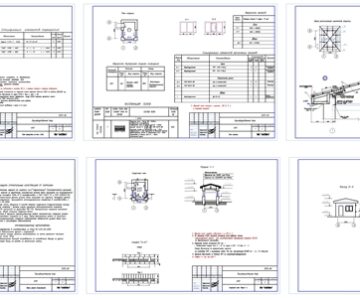

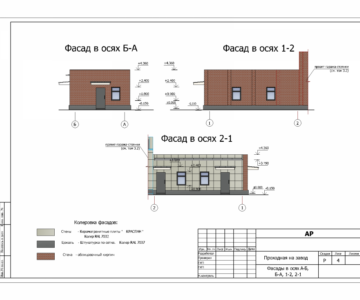

Раздел АР/КР: План на отм. 0,000; Разрез; Узлы; Фасады; План монтажа и демонтажа на отм. 0,000; План расположения буронабивных свай и монолитного ростверка; Схема армирования ростверка и железобетонныж буронабивных свай; Металлоконструкции усиления проема в несущей стене; План кровли; План перекрытий; Схема расположения прогонов и стропильных ног; Схема расположения прогонов элементов металлической конструкции.
Софт
ArchiCAD 19
Содержимое архива
-
КПП.pln
