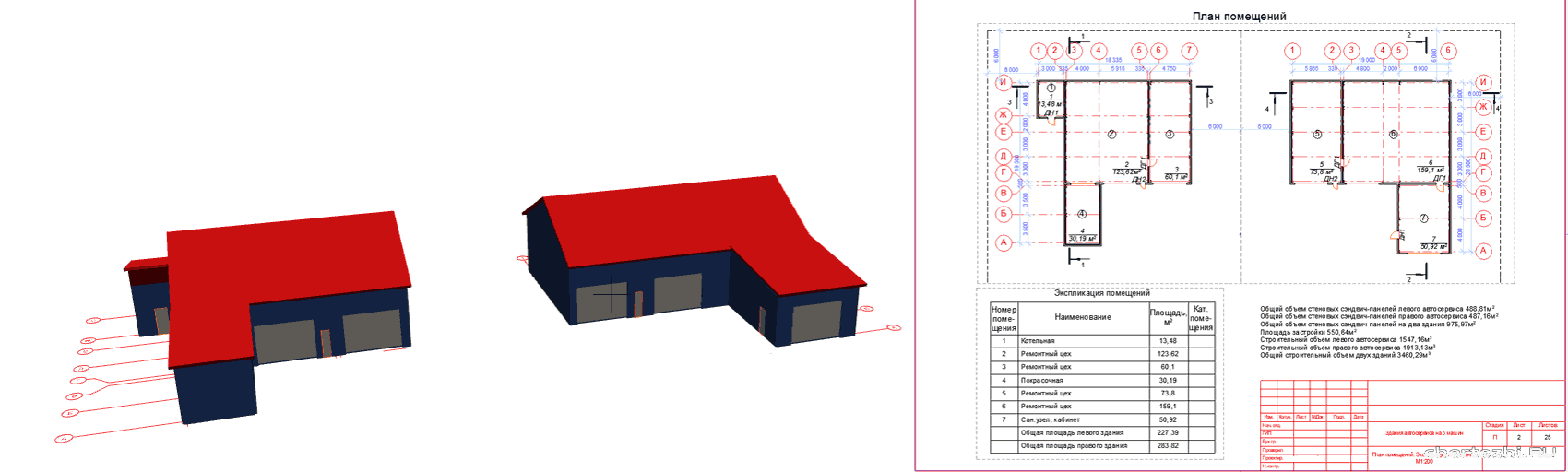

Здания автосервиса на 5 машин

Стадия П / Проектируемые здания предназначены для ремонта и технического обслуживания автомобилей. Функционально оба здания автосервиса состоят из зданий со стенами из сэндвич-панелей по металлическому каркасу из колонн, стоек, балок и прогонов перекрытия по металлическим фермам с покрытием плитами из сэндвич-панелей. Оба здания автосервиса прямоугольные в плане, размерами 15,0х12,0м - левое и 19,0х12,0м - правое. Левое здание автосервиса предусматривает две пристройки в виде котельной размером 3,0х4,0м и покрасочной размером 7,0х4,0м. Правое здание автосервиса предусматривает пристройку размером 8,0х6,0м с расположением в ней сан.узла и кабинета.

Характеристика условий строительства: климатический район - 1; подрайон 1В.
Класс зданий - 2; степень огнестойкости - IIIa; степень долговечности - 3; класс конструктивной пожарной опасности СО, по функциональной пожарной опасности здание относится к Ф5.1; влажностный режим помещений 40-60%.
Размеры левого здания в осях 15,0х12,0м, здание в плане прямоугольной формы с двумя пристройками 4,0х3,0м и 7,0х4,0м. Размеры правого здания в осях 19,0х12,0м, здание в плане прямоугольной формы с пристройкой 8,0х6,0м.
В проектируемых зданиях предусматривается устройство мастерских для обслуживания автомобилей.
В помещениях автосервиса предусматривается проектом следующие помещения: ремонтные помещения (высотой 5,0м); покрасочная (высотой 4,0м); котельная (высотой 4,0м); кабинет, санузел (высотой 4,0м).

Технико-экономические показатели
Общая площадь левого здания - 227,39м2
Общая площадь правого здания - 283,82м2
Площадь застройки 550,64м2
Строительный объем левого здания 1547,16м3
Строительный объем правого здания 1913,13м3
Общий строительный объем двух зданий 3460,29м3
Площадь первого этажа левого здания - 227,39м2
Площадь первого этажа правого здания - 283,82м2
Мощность (количество мест) - 5 мест (каждого здания)

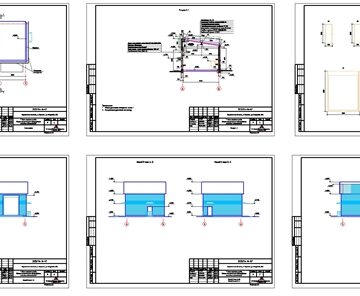

Состав: Фасад здания по оси А. Фасад здания по оси И. М1:200 Фасад здания по оси 1. Фасад здания по оси 7. Фасад здания по оси 6. М1:200 Разрез по 1-1. М1:100 Разрез по 2-2. М1:100 Разрез по 3-3. М1:100 Разрез по 4-4. М1:100 План установки колонн каркаса. М1:200 Колонны К-1/К-2 Развертка каркаса по осям. М1:400 План железобетонного ростверка. Схема армирования. Разрез по ростверку. Каркас ростверка. М1:200 Спецификация к схеме расположения арматуры каркасов ростверка/свай. Архитектерно-планировочные решения План фундаментов (свайное поле). Схема армирования сваи (буронабивной) С-1. М1:200 План установки ферм и балок-прогона Схема каркаса, ферм и прогонов План кровли зданий Узел 1-8 Язык документа

Софт: ArchiCAD 16

Файлы:
Без имени2222.pln
