ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Проектирование зданий и сооружений»
курсовой проект по дисциплине «Основы архитектуры и строительных конструкций»

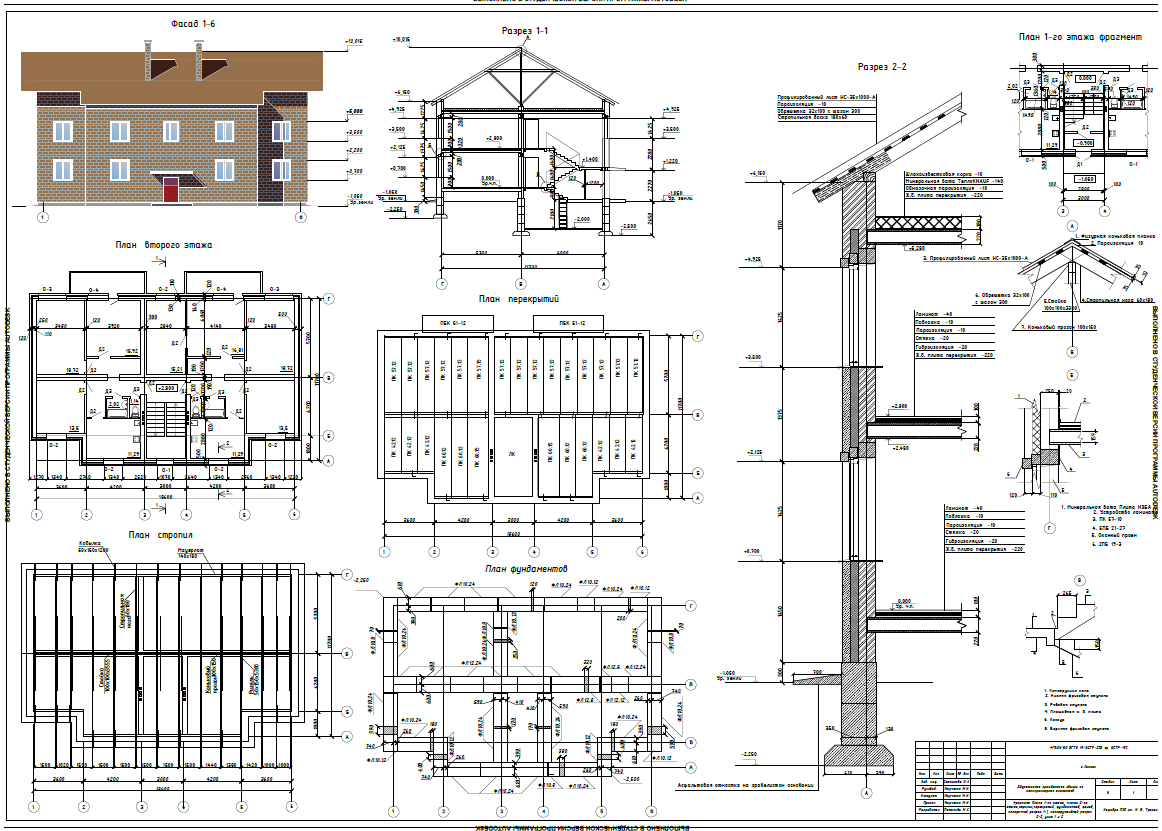

на тему «Жилой дом из мелкоразмерных элементов»
Место строительства - Липецкая область
Фундаменты ленточные, бутобетонные
Уровень земли на отметке -1,050
Конструктивная схема с продольными несущими стенами
Перекрытия из многопустотных железобетонных плит толщиной 220 мм ПК 60.15, ПК 60.12, ПК 57. 15 и ПК 57. 12 ПБК 51.12
Крыша с холодным чердаком
Перегородки: - из керамического кирпича 120 мм;
Конструкция наружных стен: Керамзитобетон на кварцевом песке с поризацией – 0,12м, плита мягкая минераловатная 0,11мм, кладка из сплошного глинянного кирпича 0,25м, штукатурка(цементно-песчаный раствор) 0,02м.
Крыша стропильная двухскатная из дощатых деревянных стропил с покрытием из металопрофиля
Вентиляция естественная за счет разности температур воздуха, изменения давления
Лестница из железобетонных лестничных маршей и площадок. Тип Л1
Подвал предусмотрен
Содержание
Введение .................................................................................................................3
1.1. Теплотехнический расчет наружной стены ...............................................4-6
1.2. Заполнение оконных и дверных проемов......................................................7
1.3. Расчет лестничной клетки.............................................................................8-9
1.4. Расчет глубины заложения фундаментов ....................................................10
Приложения………………………………………………………...…………11-12
Список литературы.................................................................................................13
