Тольяттинский Государственный Университет
Кафедра центра архитектурных, конструктивных решений и организации строительства
Курсовая работа по дисциплине: "Металлические конструкции"
На тему: "Расчет и проектирование рабочей площадки промышленного здания" Вариант 21
Тольятти 2022
Конструирование и расчет элементов и узлов балочной клетки промышленного здания. Выбор оптимального варианта ячейки балочной клетки промышленного здания. Конструирование и расчет главной балки. Конструирование и расчет колонны, стержня колонны, оголовка колонны, базы колонны. Для металлических конструкций выбрана марка стали С255.
3. Исходные данные к курсовой работе
Размеры площадки в плане (в осях), м 28 x 15
Шаг колонн, м:
– в продольном направлении 14
– в поперечном направлении 5
Отметка верха площадки, м 10
Отметка верха габарита оборудования, м 8
Временная, нормативная нагрузка, кН/м2 24,2
Класс стали балок, колонн С255
4. Содержание пояснительной записки курсовой работы состоит из:
Введение.
Раздел 1. Конструирование и расчет элементов и узлов балочной клетки. Подраздел 1.1. Выбор оптимального варианта ячейки балочной клетки. Подраздел 1.2. Конструирование и расчет главной балки.
Раздел 2. Конструирование и расчет колонны. Подраздел 2.1. Стержень колонны. Подраздел 2.2. Оголовок колонны. Подраздел 2.3. База колонны.
Заключение.
Список используемой литературы.

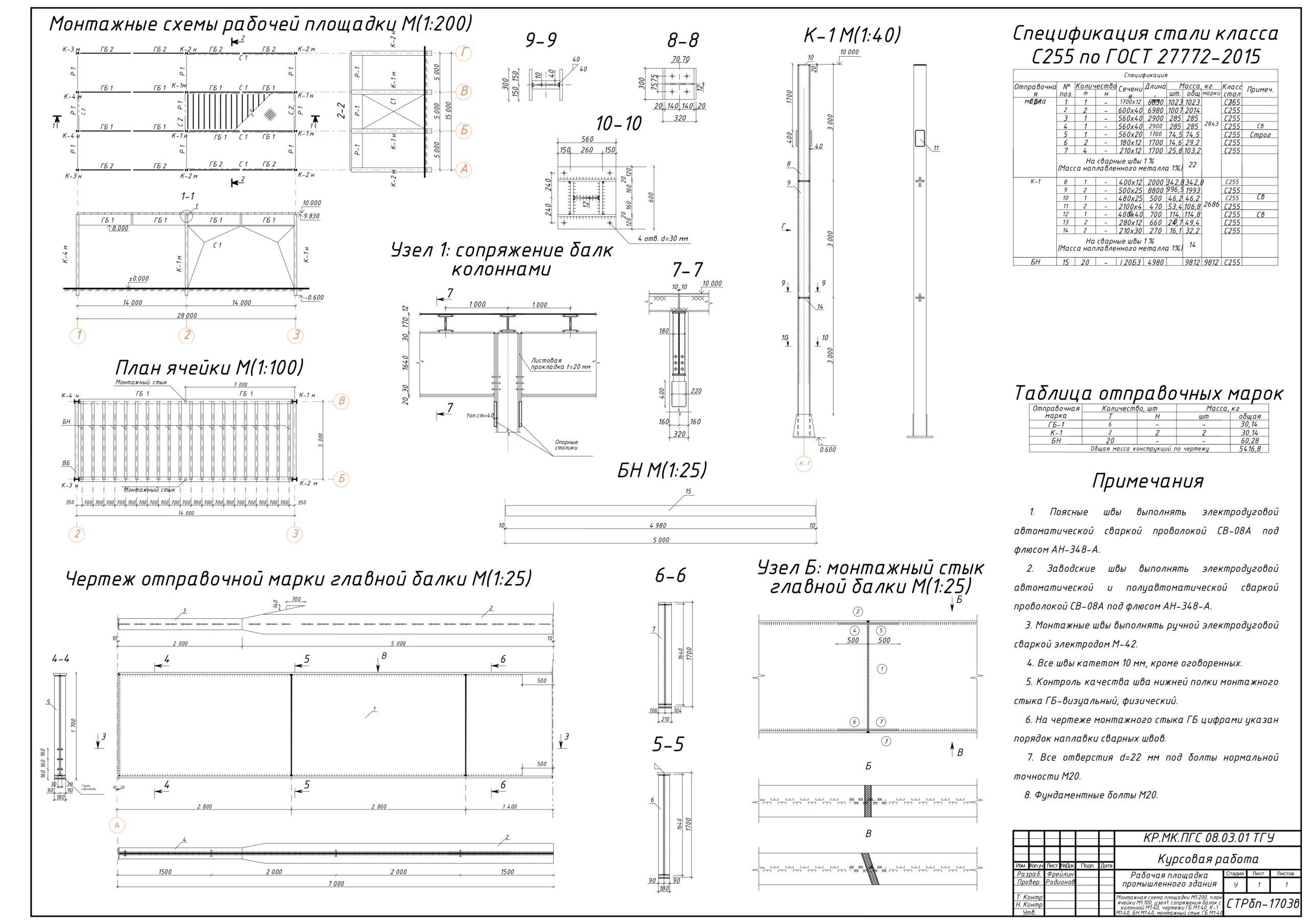

5. Ориентировочный перечень графического и иллюстративного материала состоит из чертежей КМ и КМД, выполненный на формате А1. На данном чертеже указано: Монтажная схема рабочей площадки М(1:200). План ячейи М(1:100). Рабочие чертежи отправочной марки главной балки М(1:40). Рабочие чертежи колонны М(1:40). Монтажный стык главной балки М(1:40). Узел сопряжения балок с колонной М(1:40). Рабочий чертеж балки настила М(1:40). Спецификации стали класса С255 по ГОСТ 27772-2015. Ведомости отправочных элементов. Примечание.
