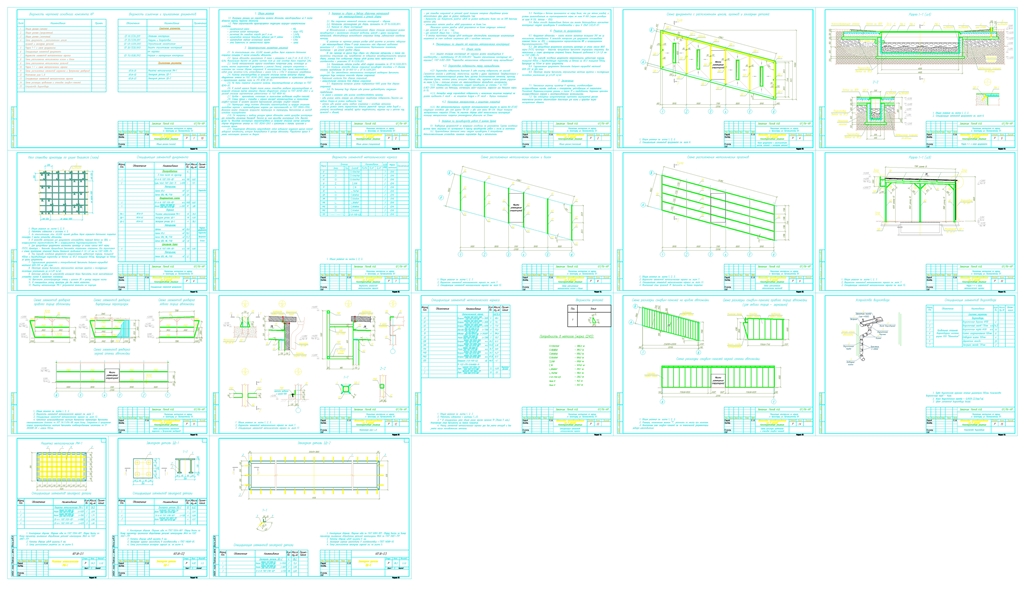

Рабочий проект автомойки на 4 поста (Раздел КР)

Здание автомойки самообслуживания для легковых автомобилей. С плитным фундаментом и металлическим каркасом.

1. Общие указания

1.1. Исходными данными для разработки проекта автомойки самообслуживания на 4 поста являются задание, выданное Заказчиком.
1.2. Район строительства характеризуется следующими природно-климатическими условиями:
- климатический район - IIIБ;
- расчетная зимняя температура - минус 19°С;
- расчетный вес снегового покрова для II р-на - 1,2кПа;
- нормативное значение ветрового давления для IV района - 0,48кПа;
- нормативная глубина промерзания грунта - 0,8м;
- зона влажности по схематической карте - сухая;

2. Характеристика проектных решений

2.1. За относительную отм. ±0,000 принят уровень верха асфальто-бетонного покрытия площадки в месте установки автомойки.
2.2. Здание автомойки одноэтажное. В плане с размерами в осях (1-6; А-Б) 23,15 х 6,9м. Минимальная высота от уровня чистого пола до низа основных балок покрытия 3,8м.
2.3. Основу металлического каркаса составляют поперечные рамы, состоящие из колонн, жестко защемленных в фундаменте и ригелей (балок), шарнирно соединенных с колоннами при помощи сварных соединений. В окончательном виде каркас представляет собой рамы пролетом 6,9м, установленые с шагом 5,0м и 3,15м в продольном направлении.
2.4. Колонны запроектированы из профилей стальных гнутых замкнутых сварных квадратного сечения по ГОСТ 30245-2003. Балки запроектированны из нормального двутавра с параллельными гранями полок по СТО АСЧМ 20-93.
2.5. На балки покрытия опираются прогоны, запроектированные из швеллера по ГОСТ 8240-97.
2.6. В состав каркаса входят также ригели стенового фахверка запроектированые из профилей стальных гнутых замкнутых сварных квадратного сечения по ГОСТ 30245-2003 и из уголков стальных горячекатаных равнополочных по ГОСТ 8509-93.
2.7. Кровля - односкатная, состоящая из трехслойных кровельных сэндвич-панелей.
2.8. Стены здания с торцевых и заднего фасадов запроектированы из трехслойных сэндвич-панелей. В проекте принята вертикальная раскладка сэндвич-панелей.
2.9. Перегородки между постами автомойки запроектированы из профиля стального листового гнутого с трапециевидными гофрами для строительства по ГОСТ 24045-2010. Возможна замена стального профлиста перегородок на перегородки, выполненные из листов сотового поликарбоната.
2.10. По переднему и правому фасадам здание автомойки имеет фризовые конструкции для установки рекламных баннеров. Высота до низа фризовых конструкций 3,6м. Высота фриза 1м. Фризовые конструкции запроектированы из профилей стальных гнутых замкнутых сварных квадратного сечения по ГОСТ 30245-2003 с креплением к балкам, прогонам и колоннам здания.
2.11. Операторная автомойки представляет собой мобильное модульное здание полной заводской готовности, которое встраивается в центре автомойки. Разработка здания в рамки настоящего проекта не входит.
