Московский государственный открытый университет
Кафедра строительного производства

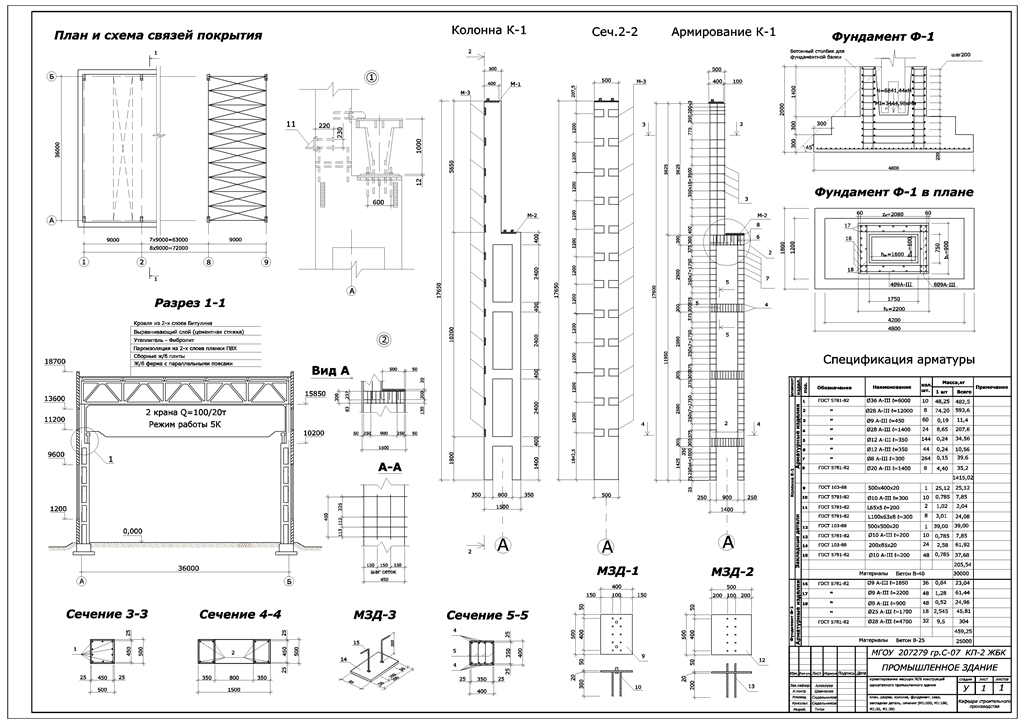

Курсовой проект по дисциплине: «Железобетонные и каменные конструкции»
На тему: "Расчет и проектирование несущих
железобетонных и каменных конструкций многоэтажного промышленного здания"
Губкин 2011
Исходные данные.
1. Схема несущей конструкции № 4 (ферма с параллельными поясами).
2. Пролет здания l1 = 36м (в осях А…Б).
3. Шаг рамы (поперечника) здания b = 9м.
4. Длина здания l2 = 9×8 = 72м.
5. Ширина плит покрытия bn= 1,2м.
6. Высота здания Нзд= 18,7 м.
7. Отметка головки подкранового рельса здания H1= 10,7м.
8. Грузоподъёмность мостового крана Qu=100/20 т. Режим работы средний
(в пролёте расположено 2 крана).
9. Класс бетона для ненапряжённых конструкций В35.
10. Класс бетона предварительно напряжённых конструкций В50.
11. Расчётное сопротивление грунта основания R=1,13 МПа.
12. Вес снегового покрова Fсн= 4 кПа.
- район строительства по напору ветра – VI;
- город региона строительства – Норильск;
13. Скорость напора ветра Fнв= 0,73 кПа.
14. Остекление здания трёхрядное 3х1200 мм.
15. Ограждающие конструкции стен – Бел-панель.
16. Кровля тёплая (по СНиП, ГОСТ, Т.У.).
Содержание
Исходные данные........................................................................................2
1. Статический расчёт поперечной рамы......................................................4
1.1. Постоянная нагрузка........................................................................4
1.2. Временные нагрузки…....................................................................6
1.2.1. Снеговая нагрузка (длительно действующая)....................6
1.2.2. Снеговая нагрузка (кратковременно действующая)..........8
1.2.3. Вертикальная нагрузка от кранов........................................8
1.2.4. Горизонтальная нагрузка от поперечного торможения
крана.......................................................................................8
1.2.5. Ветровая нагрузка................................................................10
1.2.6. Определение усилий от различных загружений..............11
1.2.7. Определение геометрических характеристик стоек........13
2. Определение усилий в раме......................................................................14
2.1.Определение усилий в раме «методом сил».................................14
2.2. Загружение вертикальными нагрузками......................................14
2.3. Метод перемещений.......................................................................23
2.4. Загружение вертикальными нагрузками......................................24
2.5. Расчётные сочетания усилий в сечениях стоек рамы.................31
3. Расчёт колонны..........................................................................................31
3.1. Расчёт надкрановой части колонны..............................................31
3.2. Расчёт подкрановой части колонны.............................................35
3.3. Расчёт промежуточной распорки..................................................41
4. Расчёт фундамента....................................................................................42
Литература..................................................................................................50
