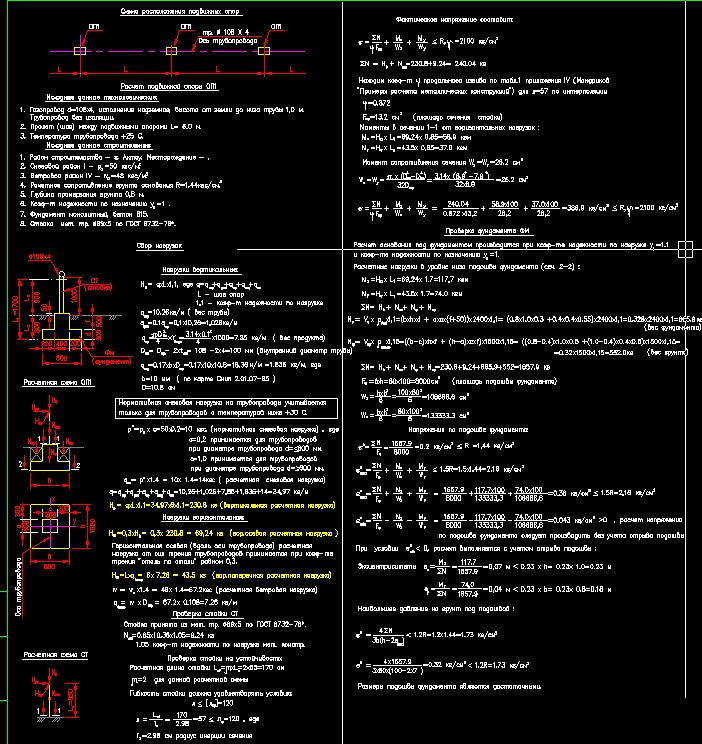

расчет подвижной опоры по нефтепровод , (расчет стоики и расчет фундамента согласно СНИП )
Исходные данные технологические:
1. Газопровод d=108х4, исполнение надземное, высота от земли до низа трубы 1,0 м.
Трубопровод без изоляции.
2. Пролет (шаг) между подвижными опорами L= 6.0 м.
3. Температура трубопровода +25 С.
Исходные данные строительные
1. Район строительства - г. Актау.
2. Снеговой район I - р =50 кгс/м.
3. Ветровой район IV - w =48 кгс/м.
4. Рачетное сопротивление грунта основания R=1.44кгс/см.
5. Глубина промерзания грунта 0,8 м.
6. Коэф-т надежности по назначению y =1 .
7. Фундамент монолитный, бетон В15.
8. Стойка мет. тр. 89x5 по ГОСТ 8732-78*.
Сбор нагрузок
Проверка стойки СТ
Фактическое напряжение
Проверка фундамента ФМ
Наибольшее давление на грунт под подошвой
