РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА
По учебной дисциплине «Гидротехнические сооружения комплексного и отраслевого назначения»
На тему: «Расчеты бетонной плотины на прочность и устойчивость»
2012

СОДЕРЖАНИЕ
Задание
Физико-механические характеристики грунта
Схема бетонной плотины
Введение
Гидротехнический расчет флютбета
Метод линейной контурной фильтрации (способом Бляя, Лена, и УКЛ)
Способ Бляя
Способ Лена
Способ удлиненной контурной линии (УКЛ)
Гидротехнический расчет флютбета методом коэффициентов сопротивления профессора Р.Р. Чугаева
Проверка общей и местной фильтрационной прочности грунта основания
Проверка общей фильтрационной прочности грунта основания
Проверка на местный фильтрационный выпор
Проверка на местную механическую суффозию
Определение сил и нагрузок, действующих на сооружение
Собственный вес сооружения
Гидростатическое давление воды
Волновое давление воды
Давление наносов
Взвешивающее давление воды
Фильтрационное давление воды
Определение нормальных краевых напряжений в основании плотины
Расчет бетонной плотины на сдвиг
Определение коэффициента устойчивости плотины на сдвиг и опрокидывание
Список использованной литературы
Перечень рисунков
Рисунок 1,2 – Схема флютбета и расчетная схема флютбета
Рисунок 3,4,5 – Дополнительное построение, расчетная схема и эпюра фильтрационного давления к способу Бляя.
Рисунок 6,7,8 - Дополнительное построение, расчетная схема и эпюра фильтрационного давления по способу Лена
Рисунок 9,10,11 – Дополнительное построение, расчетная схема и эпюра фильтрационного давления по способу УКЛ.

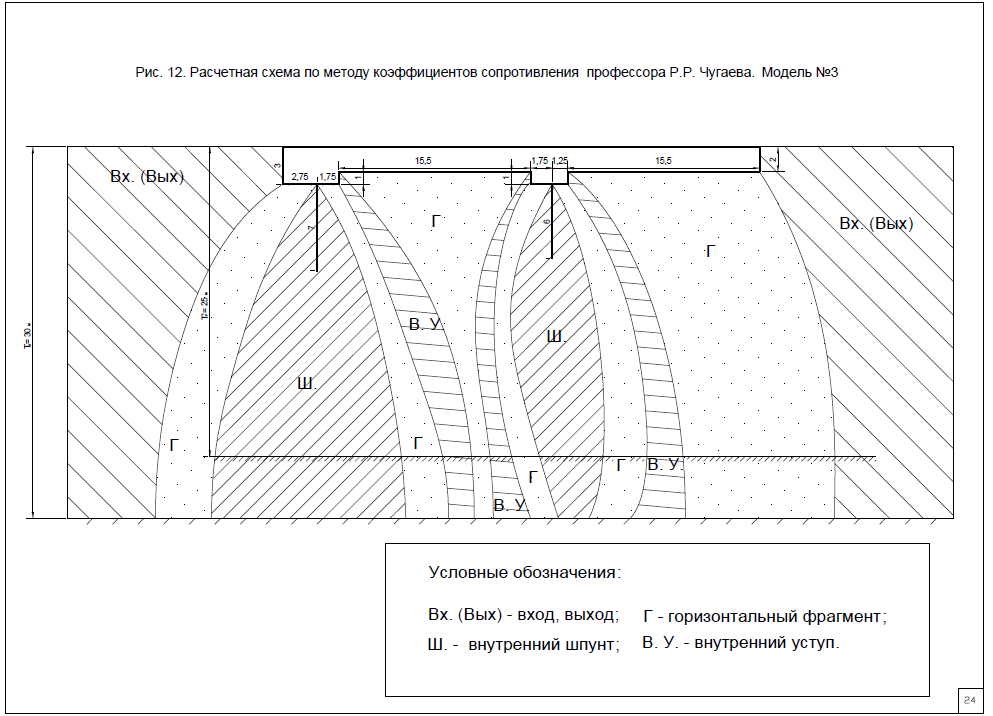

Рисунок 12(13), 14 – Расчетная схема, эпюра фильтрационного давления методом коэффициентов сопротивления профессора Р.Р. Чугаева
Рисунок 15 – Силы и нагрузки, действующие на бетонную плотину.
Рисунок 16 - Эпюра нормальных краевых напряжений в основании плотины.

Состав: Метод линейной контурной фильтрации, Гидротехнический расчет флютбета методом коэффициентов сопротивления профессора Р.Р. Чугаева, Проверка общей фильтрационной прочности грунта основания, Проверка на местный фильтрационный выпор, Проверка на местную механическую суффозию Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Расчеты бетонной плотины на прочность и устойчивость

Содержание.docx
Титульный лист в 2х экземплярах.docx
ГТС скомпанованная.docx
Силы и нагрузки.dwg
метод Бляя.dwg
