Разработка конструктивно-технологических решений заглубленного здания, возводимого способом "стена в грунте"

Белгородский Государственный Технологический Университет им. В.Г. Шухова
Кафедра промышленного и гражданского строительства
Расчетно-графическое задание по дисциплине «Специальные вопросы проектирования»
На тему: «Разработка конструктивно-технологических решений заглубленного здания, возводимого способом "стена в грунте»
Белгород 2011

Исходные данные: по ИГЭ -
1.Песок средней крупности
мощность Н=14 м;
коэф.пористости е=0,65;
объемный вес у=1,8 т/м3.

2.Глина
мощность Н=8 м;
коэф.пористости е=0,75
объем. вес у=1,7 т/м3
показатель консистенции JL=0,35

Здание круглое - внутренний радиус 12м, наружный - 12,6м. Толщина стен - 300мм. Заглублено.
Лист исходных данных находится в графической части. Так же, там находятся схемы монтажа, бетонирования и т.п.

СОДЕРЖАНИЕ

ИСХОДНЫЕ ДАННЫЕ...........................................................................................................................................................3
1. ПРОЕКТИРОВАНИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
1.1 Сбор нагрузок, разработка расчетной схемы и определение усилий в
ограждающей стене..........................................................................................................................................4
1.2 Конструктивный расчет стены...................................................................................................................5
2. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ...............................................................................................................6
2.1 Технология производства работ
2.2 Технологическая последовательность строительства подземных
сооружений способом “стена в грунте”............................................................................................6
2.3 Устройство и крепление верха траншеи............................................................................................6
2.4 Приготовление глинистого раствора..................................................................................................6
2.5 Разработка траншеи под глинистым раствором..............................................................................6
2.6 Заполнение траншеи глинистым раствором....................................................................................7
2.7 Установка арматурных каркасов и бетонирование стенки сооружения………………..................8
2.8 Разработка и выемка грунта внутри сооружения...........................................................................10
2.9 Бетонирование днища сооружения..............................................................................................11

3. ТЕХНИКА БЕЗОПАСНОСТИ......................................................................................................................12
Библиографический список ......................................................................................................................13

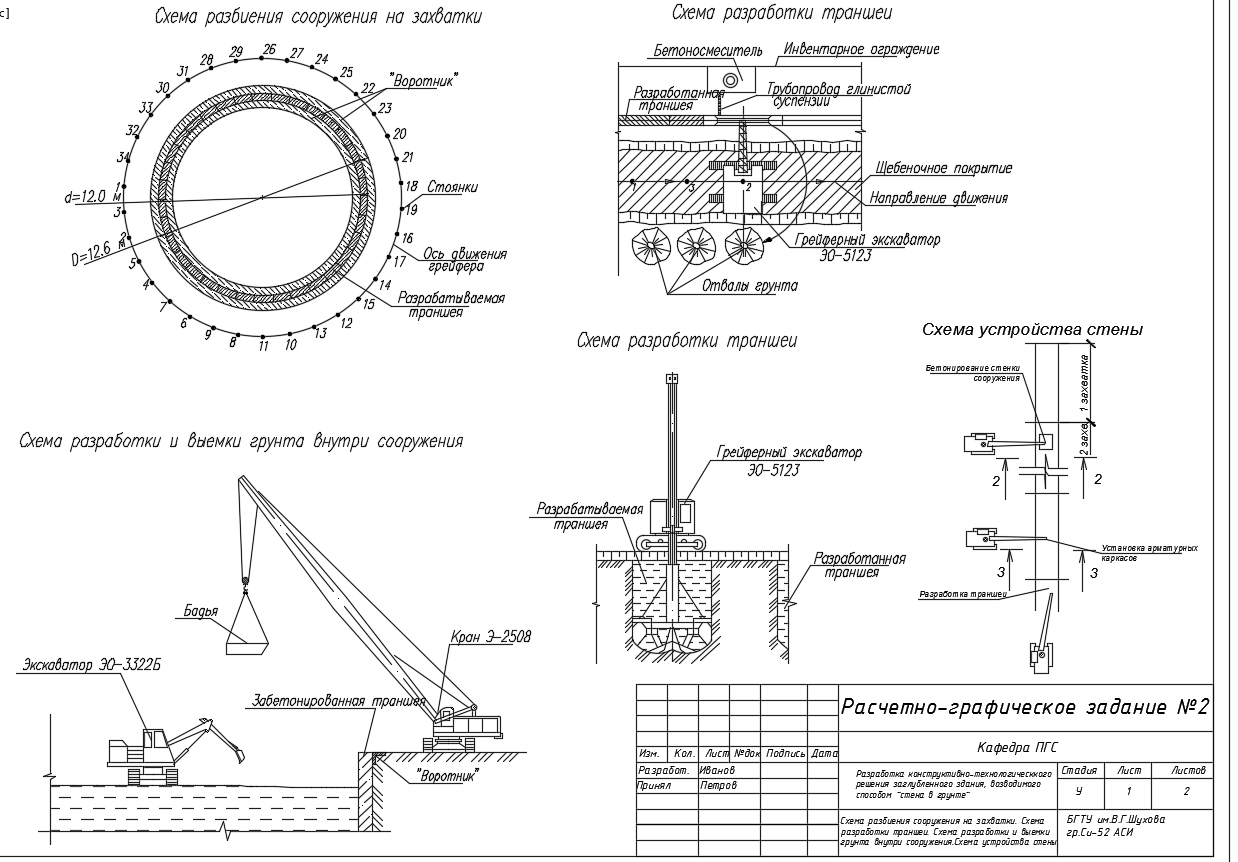

Состав: Схема разбиения сооружения на захватки. Схема разработки траншеи. Схема разработки и выемки грунта внутри сооружения.Схема устройства стены. Расчетная схема стены. Схема армирования. Узел 1. Разрезы 1-1,2-2,3-3. Спецификация арматуры. Указания по производству работ. Ведомость машин и механизмов Язык документа
