Проектирование и разработка технологии монтажа арочного покрытия катка

Белгородский Государственный Технологический Университет им В.Г. Шухова
Кафедра промышленного и гражданского строительства
Расчетно-графическое задание №1 по дисциплине «Специальные вопросы проектирования»
На тему: «Проектирование и разработка технологии монтажа арочного покрытия катка »
Белгород

Исходные данные: требуется рассчитать и законструировать арочное покрытие катка с габаритами сторон 48м и 70м, принять сечение арок и шаг, разработать технологию возведения здания и монтажа конструкций.

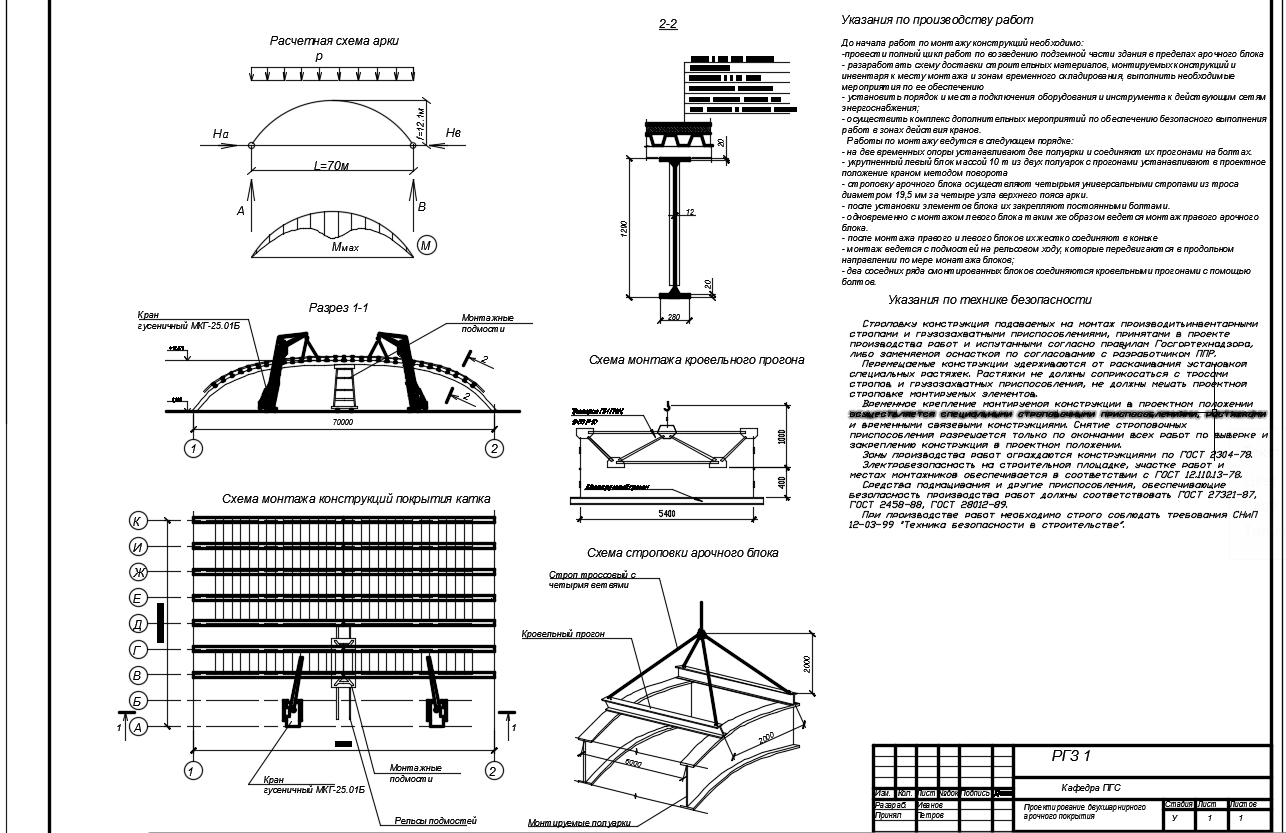

Графическая часть содержит: Расчетная схема арки, Схема монтажа конструкций, Разрез 1-1, Схема монтажа кровельного прогона, Разрез 2-2, Схема строповки арочного блока, Указания по производству работ, Указания по технике безопасности.

СОДЕРЖАНИЕ

1. ИСХОДНЫЕ ДАННЫЕ…………………………………………………………………....
2. ХАРАКТЕРИСТИКА МОНТИРУЕМОГО ПОКРЫТИЯ……………………….
3. КОНСТРУКТИВНОЕ РЕШЕНИЕ АРОЧНОГО ПОКРЫТИЯ………………
4. РАСЧЕТ МЕТАЛЛИЧЕСКОЙ АРКИ ПОКРЫТИЯ……………………………..
5. ВЫБОР МОНТАЖНЫХ КРАНОВ…………………………………………………….
6. КАЛЬКУЛЯЦИЯ НОРМАТИВНЫХ ЗАТРАТ ТРУДА И ВРЕМЕНИ РАБОТЫ МАШИН
БИБЛИОГРАФИЧЕСКИЙ СПИСОК……………………………………….............

Состав: Расчетная схема арки, Схема монтажа конструкций, Разрез 1-1, Схема монтажа кровельного прогона, Разрез 2-2, Схема строповки арочного блока, Указания по производству работ, Указания по технике безопасности. Язык документа
