Разработка вальца вибрационного катка

Белорусско-Российский университет
Кафедра: “Строительные, дорожные, подъёмно-транспортные машины и оборудование (СДПТМ и О)”
Курсовой проект по дисциплине "Машины для земляных работ"
На тему "Разработка вальца вибрационного катка"

Содержание

Введение 4
1 Патентно-технический анализ 5
2 Расчет основных параметров 10
3 Тяговый расчет вибрационного катка 12
3.1 Расчет мощности катка 14
4 Расчет технической производительности катка 16
5 Расчет клиноременной передачи 17
5.1 Выбор гидромотора привода вибратора 19
6 Расчет дебалансов 20
7 Расчет дебалансного вала катка 22
7.1 Проверка вала 24
Заключение 26
Список литературы 27

Исходные данные:
Ширина вальца 1,4 м
Масса катка 8000 кг
длина укатываемой полосы 24 м
масса вала mв = 350 кг;
масса дебаланса m = 13 кг;
число дебалансов z = 4;
эксцентриситет дебалансов r = 6,5 см;
частота вращения дебалансного вала n = 1800 минˉ¹;

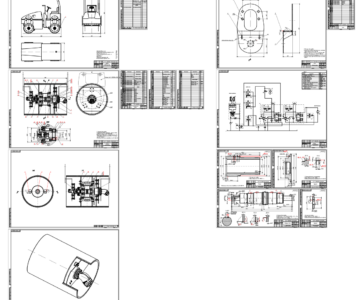

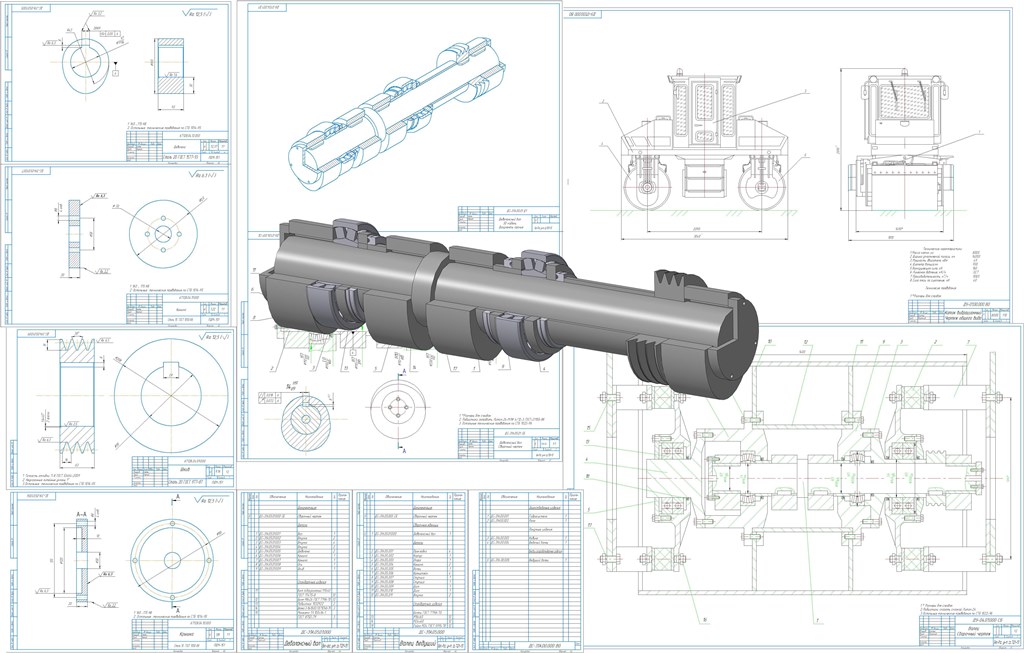

Состав: Валец (СБ) , Деблансный вал (СБ), Дебалансный вал (аксанометрия), дебалансный вал (3D), Каток (ВО), деталировка, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2016

Файлы:
дебалансный вал СБ и аксанометрия.cdw
Валец Сборочный чертеж СБ.cdw
detalirovka.cdw
ов СПЕЦ.cdw
3д/
3д/Кольцо.m3d
3д/дебаланс.m3d
3д/Кольцо 1.m3d
3д/крышка.m3d
3д/Втулка .m3d
3д/Сборка.a3d
3д/втулка.m3d
3д/Деталь.m3d
3д/Кольцо 2.m3d
3д/шкив.m3d
3д/вал.m3d
спец валец 2.cdw
СПЕЦ Валец _ КВ-08.00.000.cdw
СПЕЦ.cdw
Записка.docx
ОВ.cdw
