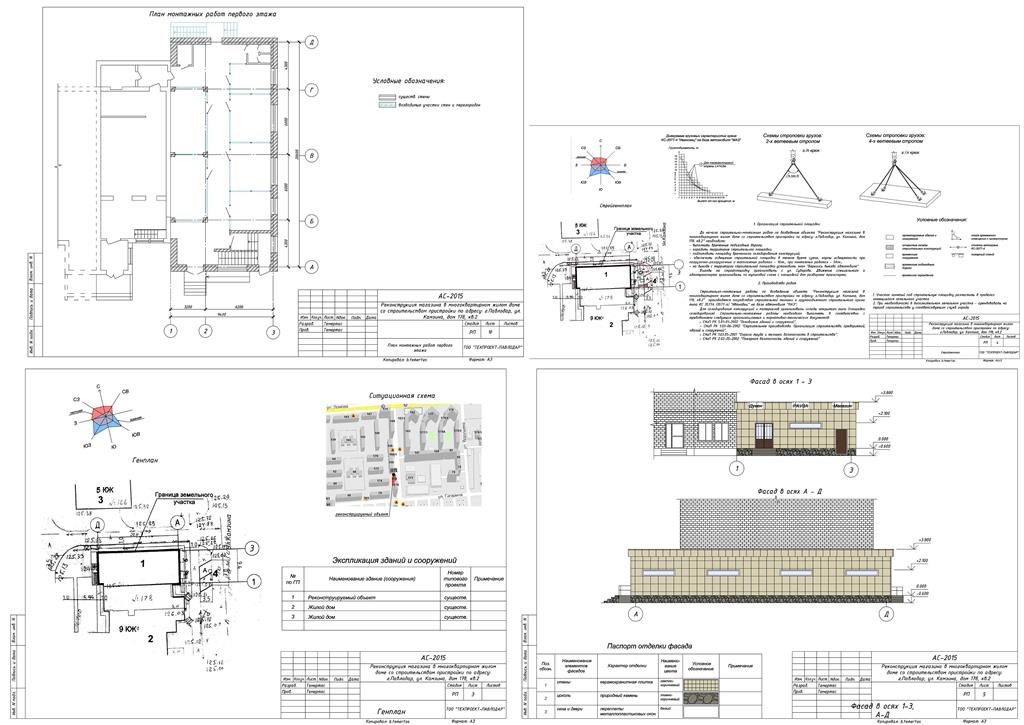

Архитектурно-строительные чертежи пристройки магазина в Казахстане город Павлодар. Рабочий проект
Общие данные
Данный раздел рабочего проекта "Реконструкция магазина в многоквартирном жилом доме со строительством пристройки по адресу: г.Павлодар, выполнен на основании архитектурно-планировочного задания (АПЗ) выданного ГУ "Отдел архитектуры и градостроительства города Павлодара" и в соответствии с требованиями нормативно-технической документации:
- СНиП РК 5.01-01-2002 "Основания зданий и сооружений";
- СНиП 2.01.07-85* "Нагрузки и воздействия";
- СНиП 2.03.01-84* "Бетонные и железобетонные конструкции";
- СНиП РК 2.01-19-2004 "Защита строительных конструкций от коррозии";
- СНиП РК 5.04-23-2002 "Стальные конструкции. Нормы проектирования".
Природно-климатические условия:
- район строительства - I B (СНиП РК 2.04-01-2010);
- нормативный ветровой район - III по СНиП 2.01.07-85*-(38 кгс/м²);
- нормативный снеговой район - II по СНиП 2.01.07-85*-(70 кгс/м²);
- средняя температура наиболее холодной пятидневки минус 37°С
(СНиП РК 2.04-01-2010).
Степень огнестойкости - II
Категория здания по пожарной опасности здания - Д.
За условную отметку 0,000 принят уровень чистого пола.
Согласно инженерно-геологическим изысканиям предоставленным АО "ПНХЗ", основанием под фундамент служит суглинок коричневый, полутвердый, ожелезненный со следующими расчетными физико-механическими свойствами:
- угол внутреннего трения при естественной влажности ϕ=13°,
- модуль деформации Е= 70 кгс/см²,
- плотность Р= 2,10 г/см³,
- сцепление С=0,17 кгс/см².
Грунтовые воды вскрыты на глубине 2,1-4,2, м, что соответствует абсолютной отметке 121,10 без учета сезонного подъема грунтовых вод.
Архитектурно - строительные решения:
Здание магазина представляет собой одноэтажное здание с подвальным этажом, прямоугольной формы в плане с размерами в осях 9,4х20,6 м, высота помещений 2,5 м.
