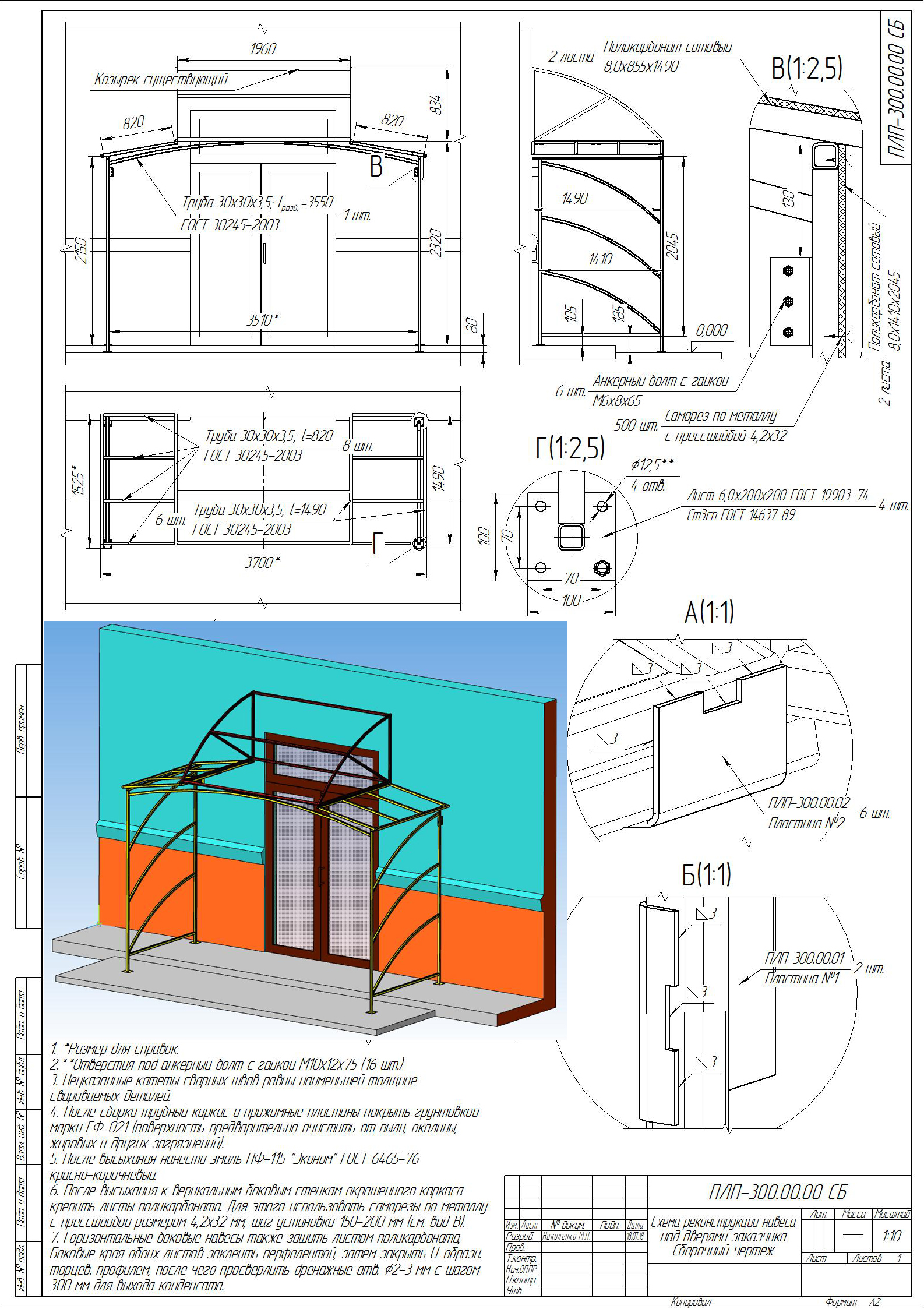

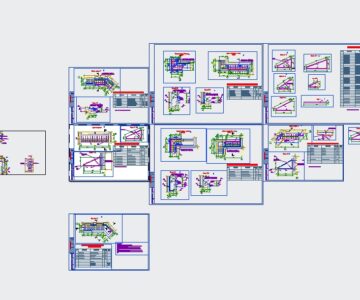

Реконструируемый навес из поликарбоната представляет дополнительные вертикальные и горизонтальные элементы конструкции из трубы 30х30х3,5 лицевые поверхности которых обшиваются сотовым поликарбонатом. Металлоконструкции крепятся анкерами к стенам здания и привариваются к существующему козырьку при помощи специальных пластин. Проект изготовлен для стороннего предприятия с целью улучшения функциональности существующих установленных козырьков над входными дверями здания заказчика.
