Реконструкция цеха 73,5мх31,1м

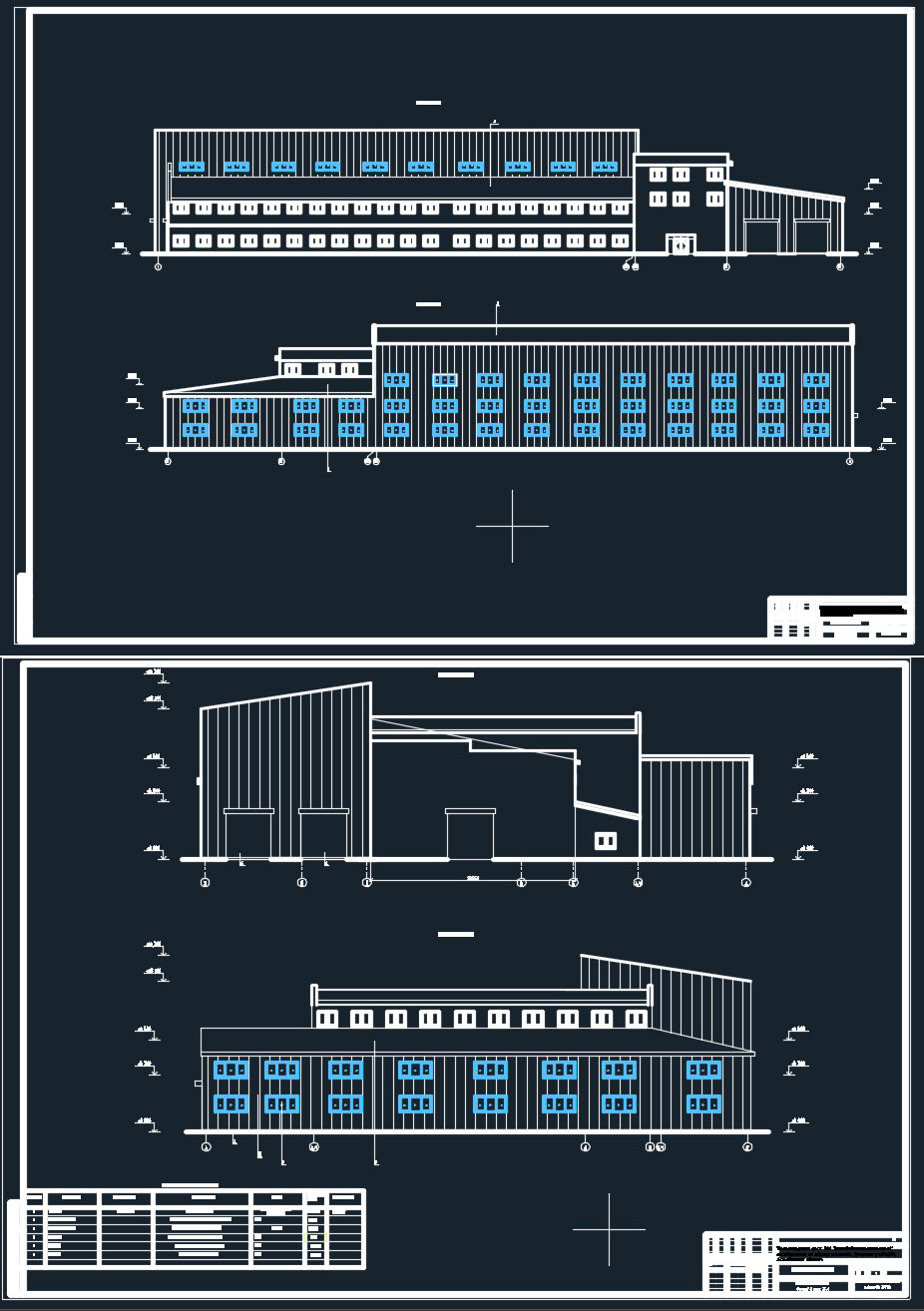

Архитектурно-строительные чертежи по реконструкции цеха. Габариты существующего здания 73,5мх31,1м; проектируемая пристройка к цеху: габариты пристройки с учетом существующего здания -90,0мх50,1м.

ОСНОВНЫЕ ДАННЫЕ
Рабочие чертежи марки АР объекта "Реконструкция цеха", находящегося в г. Актобе, разработаны на основании следующих
документов:
- технического задания на проектирование
- инженерно - геологических условий площадки,
Климатические условия строительства:
- средняя температура наиболее холодной пятидневки с обеспеченностью 0,982 - минус 33 C (СНиП РК 2.04-01-2000);
- нормативная ветровая нагрузка - 0.36 кПа (36 кгс/м²) для III района (СНиП 2.01-07-85*);
- расчетная снеговая нагрузка - 1.0 кПа (100 кгс/м²) для III района (СНиП 2.01-07-85*);
- тип местности - "A" -открытый (СНиП 2.01-07-85* ред.2003г.);
- сейсмичность площадки - район строительства не сейсмичен.
Условия эксплуатации здания:
- уровень ответственности здания - II,
- степень огнестойкости здания - III а (СНиП РК 2.02-05-2011);
- степень агрессивного воздействия среды на металлические конструкции - среда не агрессивная
- здание отапливаемое.
За условную отметку ±0.000 принята отметка чистого пола здания.
Вокруг здания выполнить бетонную отмостку толщиной - 100 мм по щебеночному основанию шириной - 1000 мм с откосами.
Обьемно-планировочные решения.
Пристройка разработана с размерами в плане 73,5х31,1м оси "A-Ж" "1-14". В осях 12-13 А3-Д2 к производственному корпусу примыкает административно-бытовой корпус.
Архитектурные решения
Существующее здание каркасное с железобетонными колоннами и железобетонной двутавровой балки. Стены и перегородки выполнены из кирпичной кладки. кровля существующего здания цеха выполнена из мягкой кровли; кровля над АБК выполнена двухскатной из профилированного листа. Существующие фундаменты столбчатые. проектом предусматривается демонтаж существующего участка здания согласно планов в данном разделе и устройство пристройки.
Проектируемая пристройка разработана с применением металлических конструкций:
- колонны каркаса, связи каркаса, прогоны и связи покрытия - стальные сварные и из прокатных профилей;
- балки покрытия и подстропильные балки стальные сварные.
Наружные стеновые ограждающие конструкции, панели типа "Сэндвич", наружные панели с утеплением из базальтового волокна толщиной 150мм. Окна принять алюминиевые. Цоколь наружных стеновых панелей принят из монолитного железобетона и окрашен. Размеры ворот В1 выполнить по ГОСТ 9238-2013 Кровля из кровельных сэндвич панелей с внутренним водостоком в пристройке между осями 1-11; из сэндвич панелей с неорганизованным водостоком в пристройке между осями 12-14; из крашенного профлиста по деревянной стропильной системе над существующей частью здания между осями 1/1-11.

Состав: Архитектурно-строительные чертежи Язык документа
