Конкурс асов
3D-моделирования 2018

Реконструкция здания общежития

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра архитектурных конструкций
Графическая работа по дисциплине "Реконструкция зданий и сооружений"
На тему: "Реконструкция здания общежития"
Белгород 2011

Исходные данные:
Двухэтажное типовое здание общежития

Нужно:
Выполнить перепланировку типового этажа с устройством квартир для посемейного заселения, выполнить надстройку двух этажей, выполнить пристройку к зданию лестничной клетки на месте существующей пожарной металлической лестницы. Выполнить скатную крышу по деревянным наслонным стропилам.

Графическая работа содержит:

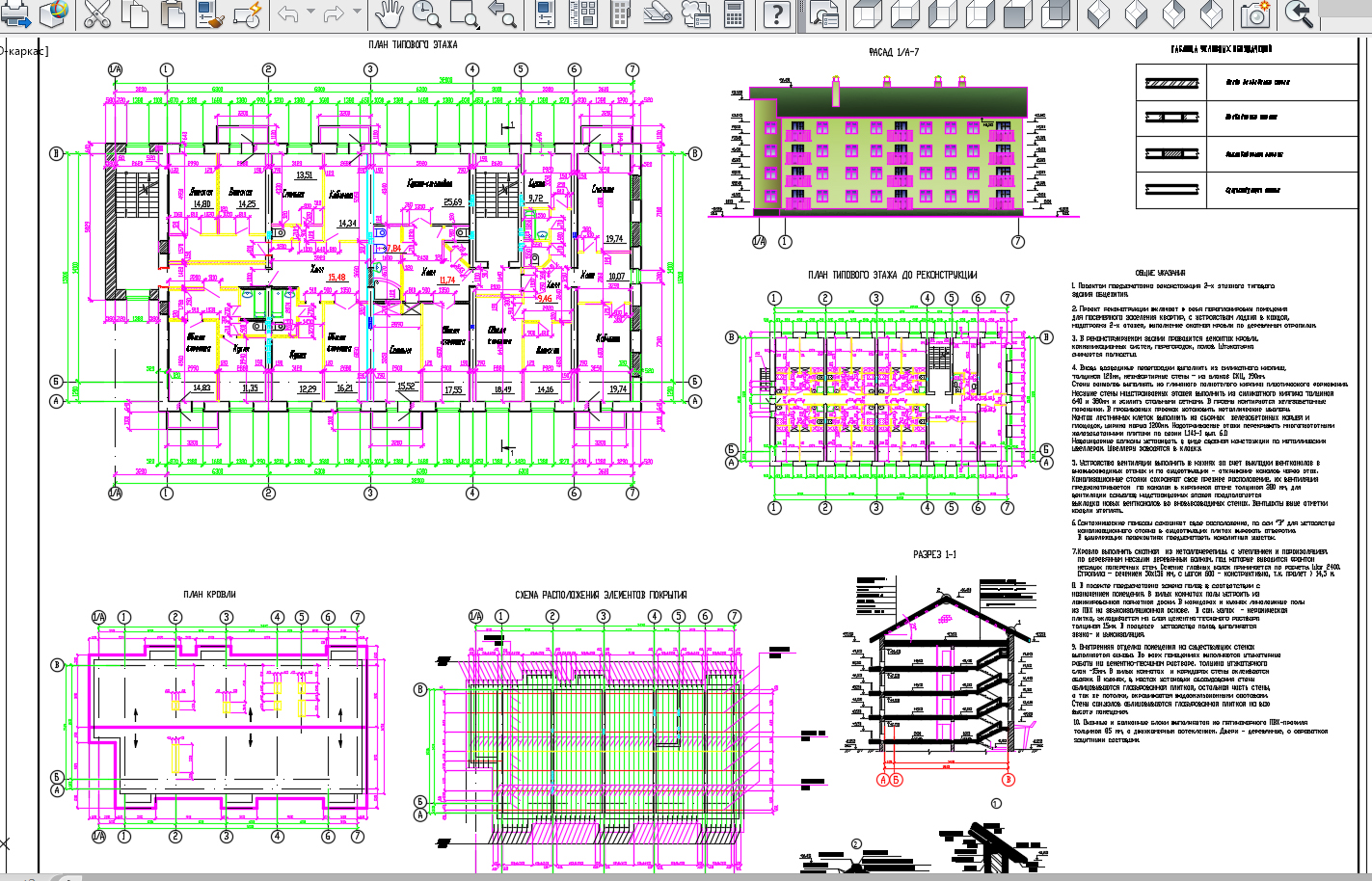

План типового этажа. План типового этажа до реконструкции. Разрез 1-1. План кровли.Схема расположения элементов покрытия. Фасад 1/А-7. Узлы.

Состав: План типового этажа. План типового этажа до реконструкции. Разрез 1-1. План кровли.Схема расположения элементов покрытия. Фасад 1/А-7. Узлы. Язык документа

Софт: AutoCAD 2010
